SG-DT17B 電梯曳引機安裝與調試實訓考核裝置

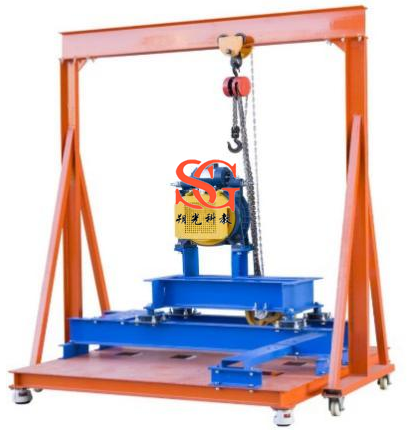

裝置主要由鋼結構平臺、曳引機、曳引機架、移動龍門架等組成。鋼結構平臺模擬電梯機房環境而設計，平臺底部裝有萬向輪更便于教學。曳引機采用目前市場主流的永磁同步曳引機更貼近實際。曳引機架采用優質型鋼焊接可進行重復拆裝。另外配有移動龍門架方便學生起吊安裝。通過本裝置的實訓可以更有效地幫助初學者掌握曳引機安裝的技能。
1.曳引機額定速度：≤0.63m/s；
2.曳引機額定載重：≤450kg；
3.曳引機輪節徑：320；
4.制動形式：鼓式；
5.功率：≤1.6KW；
6.曳引機防護等級：IP41；
7.整機重量：≤1000kg；
8.外形尺寸：≤2200mm×2200mm×25000mm（長×寬×高）。
二、實訓項目
1.機房放樣；
2.曳引機架的安裝與調整；
3.導向輪的安裝與調整；
4.曳引機的安裝與調整；
5.制動器間隙調整；
6.人工盤車練習。
三、設備配置
1.鋼構平臺：材料：Q235，表面噴漆處理；
2.永磁同步曳引機：額定速度：≤0.63m/s；額定功率：1.6KW；額定頻率：9.8Hz；
3.曳引機架：材料：Q235，表面噴漆處理；
4.緩沖墊：橡膠；
5.工字鋼橫梁：材料：Q235，表面噴漆處理；
6.移動龍門架：材料：Q235，表面噴漆處理；
7.導向輪：材料：尼龍；節徑：∅320；
8.實訓工具；
9.配套資料：相關說明書及圖紙。
|
