SG-DT23B 電梯繩頭實訓考核裝置
參數

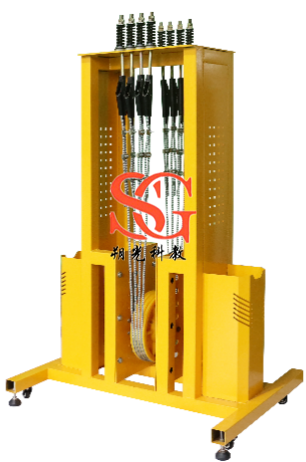

整個裝置由移動框架、曳引繩、繩頭棒、返繩輪等部件組成。移動框架設計更具操作性,使學生直觀地認識曳引繩、繩頭棒等零部件及繩頭的制作。適合于建筑設備安裝與調試專業、樓宇自動化設備安裝與調試專業、機電設備安裝與調試專業，以及電氣運行與控制專業的電梯安裝與維修專門化方向，以及職業資格鑒定中心和培訓考核機構教學使用。
1.包裝尺寸：800×400×1310mm ( 長×寬×高 ) ；
2.曳引繩直徑：8mm (8×19S+FC)；
3.繩頭型式：楔塊式（錐套式）；
4.繩頭數量：4套。
二、實訓項目
1.繩頭制作；
2.曳引繩懸掛；
3.曳引繩張緊力調整。
三、設備配置
1.鋼構平臺：材料：Q235，表面噴漆處理；
2.永磁同步曳引機：額定速度：≤0.4m/s；額定功率：1.6KW；額定頻率：9.8Hz；
3.曳引機架：材料：Q235，表面噴漆處理；
4.緩沖墊：橡膠；
5.工字鋼橫梁：材料：Q235，表面噴漆處理；
6.曳引鋼絲繩：公稱直徑：∅10mm；結構：8×19S+FC；
7.繩頭組合：楔塊式；
8.繩頭板：材料：Q235，表面噴漆處理；
9.限速器－漲緊裝置：額定速度：≤1.0m/s；
10.限速器鋼絲繩：公稱直徑：∅10mm；結構：8×19S+FC；
11.盤車手輪：外徑：500；材料：Q235，表面烤漆處理；
12.導向輪 1 個 材料：尼龍；節徑：∅400；
13.C型鋼墊塊：材料：Q235，表面噴漆處理；
14.主軌支架：材料：Q235，表面噴漆處理；
15.副軌支架：材料：Q235，表面噴漆處理；
16.T型導軌；
17.空心導軌；
18.龍門架：材料：Q235，表面噴漆處理；
19.安全鉗：額定速度：≤1.0m/s；
20.安全鉗連桿機構：材料：Q235，表面噴漆處理；
21.主導靴：滑動彈性導靴（10mm）；
22.轎廂反繩輪：材料：尼龍；節徑：∅400；
23.反繩輪緩沖座：材料：Q235，表面噴漆處理；
24.對重框架：材料：Q235，表面噴漆處理；
25.對重反繩輪：材料：尼龍；∅400；
26.對重導靴：滑動導靴（16mm）；
27.對重塊：混凝土；
28.液壓緩沖器：額定速度：≤1.0m/s；總質量：600kg～3000kg；
29.聚氨酯緩沖器：額定速度：≤1.0m/s；總質量：500kg～3000kg；
30.實訓工具；
31.配套資料：相關說明書及圖紙。
|
