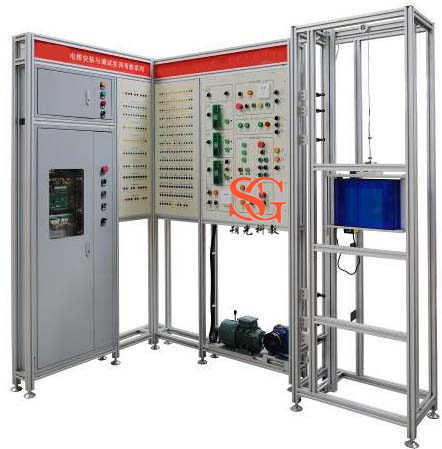

SG-DT16B 電梯電氣安裝與調試實訓考核裝置
一、規格參數
1.電源輸入：三相五線 AC380V 50Hz；
2.工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3.安全保護：接地；漏電（動作電流≤30mA）；過壓；過載；短路；
4.控制方式：VVVF；
5.額定速度：0.5 m/s；
6.整機功耗：≤0.75KW；
7.整機重量：≤150KG；
8.外形尺寸：2100mm×1140mm×2000mm（長×寬×高）。
裝置采用真實的電梯總電源箱和微機控制柜成套設備，曳引機組及三層井道電氣器件均采用模擬的形式，學生借助電梯電氣圖對這兩個部分進行安全型插線連接，通過模擬運行檢驗連接的正確性與排除出現的故障，使學生能夠在本裝置上初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修的技能，為真實電梯電氣的安調與維保打下基礎。
設備具有如下特點：
1.采用了“L”形支架結構能夠減少占地面積，同時多臺并排布置時能夠形成實訓室工位式布局；
2.采用了真實的電梯總電源箱和微機控制柜，使學生學到的與實際應用的一致；
3.采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直觀；
4.采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。
二、實訓項目
1.電梯電氣照明回路的連接與調試；
2.電梯電氣主控回路的連接與調試；
3.電梯電氣安全回路的連接與調試；
4.電梯曳引機組的連接與調試；
5.基本參數設置實訓；
6.電機自動調諧實訓；
7.矢量控制參數設置實訓；
8.運行參數設置實訓；
9.樓層參數設置實訓；
10.功能輸出參數設置實訓；
11.門功能參數設置實訓；
12.井道自學習實訓；
13.電梯一體化控制器故障碼的查詢與檢修。
三、設備配置
1.支架：高級鋁型材；
2.總電源箱：含斷路器、空氣開關、指示燈、照明開關及插座等；
3.微機控制柜：含一體化控制器（NICE1000+）、空氣開關、斷相與相序保護繼電器、計數器、接觸器、開關電源、變壓器、制動電阻、端子排、上下行按鈕、急停及檢修開關等；
4.安全型插線端子板；
5.外呼梯顯示板；
6.曳引機組模擬器件：三相異步電動機與編碼器；
7.井道模擬器件：含上下極限、上下限位、上下減速、上下急停、安全鉗、平層、開關門限位、超載、及照明開關；
8.底坑模擬器件：含張緊輪與照明開關，照明燈，插座；
9.樓層模擬器件：含門鎖、消防及鎖梯開關，上下呼梯按鈕；
10.樓層模擬器件：含門鎖、消防及鎖梯開關，上下呼梯按鈕；
11.轎廂模擬器件：含照明燈，風扇及光幕；
12.轎廂操縱箱模擬器件：含開關門、樓層、急停、檢修、上下行、照明、風扇、司機及直駛開關；
13.轎頂控制箱模擬器件：含上下行與共用按鈕，急停、檢修及照明開關，照明燈，插座；
14.運行狀態指示：含開關門、啟動及制動；
15.安全型插線；
16.實訓工具；
17.配套資料：相關說明書及圖紙。
|
