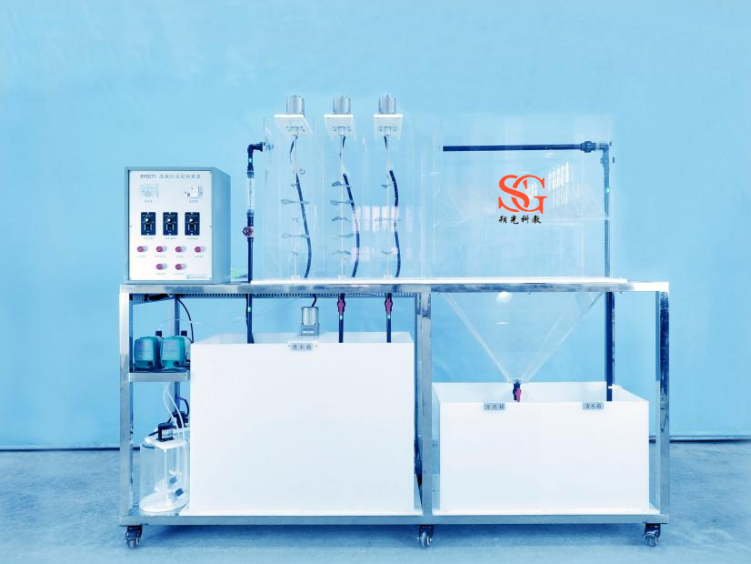

SG-HJ821混凝沉淀實驗裝置
一.實驗目的
1.觀察混凝現象，加深對混凝理論的理解。
2.了解影響混凝過程（或效率）的相關因素。
3.確定最佳混凝工藝條件。
二.技術指標
1.處理水量：10L/h。
2.工作電源：電壓AC220V±10%、50Hz，單相三線制，功率300W，安全保護：具有接地保護、漏電保護、過流保護。
3.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4.裝置外形尺寸：1500mm×450mm×1400mm。
三.主要配置及參數
1.三級混凝池：10mm厚有機玻璃材質，450*150*250mm。
2.斜板沉淀池：10mm厚有機玻璃材質，450*150*350mm。
3.原水箱、清水箱和污泥箱：白色10mm厚PP板，500*400*400mm、350*400*350mm、150*400*350mm，水箱底板上安裝有放空閥，方便將水排凈。
4.攪拌裝置1套，含不銹鋼攪拌槳1個，定速電機1臺：電壓220V、功率25W、15K、90轉/min。
5.有機玻璃加藥罐2個、加藥計量泵2臺。
6.提升泵1臺、攪拌裝置（轉速可調）3套。
7.流量測量與調節：轉子流量計，污水流量1個：LZS-15（2～20L/h）。
8.304不銹鋼臺面、池體及配件標識牌（拉絲銀板），管路性質和水流箭頭標識，便于學生了解設備。
9.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
10.管道、閥門、彎頭：UPVC。
11.不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
|
