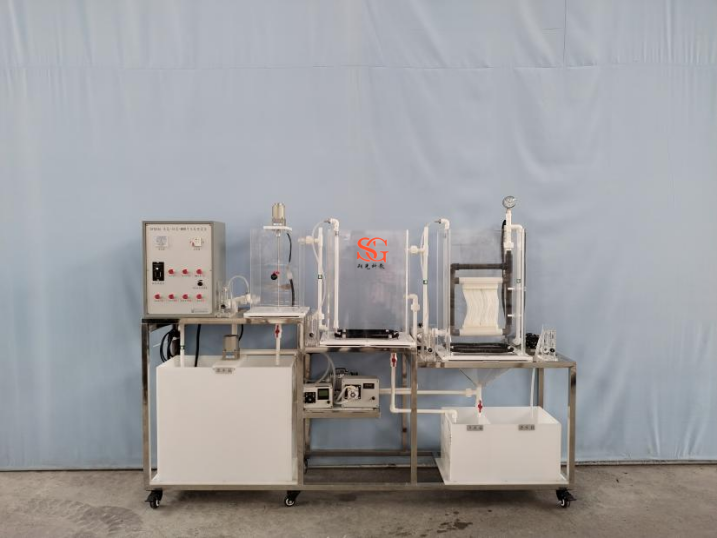

SG-HJ86 缺氧-好氧-MBR污水處理實驗裝置
一.實驗?zāi)康?/strong>
1.了解缺氧、好氧、“MBR”膜過濾多功能污水處理的基本操作過程。
2.加深對該工藝的理解和基本原理。
3.掌握該工藝的技術指標和實踐知識。
二.技術指標
1.處理量：15L/h。
2.工作電源：電壓AC220V±10%、50Hz，單相三線制，功率≤1200w；安全保護：具有接地保護、漏電保護、過流保護。
3.電源線及控制線安裝：環保阻燃電氣配線槽，絕緣、防弧、阻燃自熄，布線整齊，尺寸30*30mm。
4.池體及配件標識牌（拉絲銀板），管路性質和水流箭頭標識，便于學生了解設備。
5.304不銹鋼臺面、不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6.裝置外形尺寸：2200×450×1650mm。
三.主要配置及參數
1.缺氧池1套：主體采用5mm厚透明有機玻璃材質，底板采用15mm厚白色有機玻璃板，有效容積15L。
2.攪拌裝置1套，含不銹鋼攪拌槳1個、調速電機1個：電壓220V、功率15W、12.5K、帶調速器。
3.好氧池1套：主體采用10mm厚透明有機玻璃材質，底板采用15mm厚白色有機玻璃板，有效容積40L。
4.膜反應池1套：主體采用10mm厚透明有機玻璃材質，底板采用15mm厚白色有機玻璃板，有效容積60L。
5.簾式膜組件1套：尺寸300*400mm。
6.浮球液位計：雙浮球高低位可調、304不銹鋼材質、長度400mm。
7.壓力表1只：-20KPa~0。
8.原水箱、清水箱和污泥箱各1只：白色10mm厚PP板，水箱底板上安裝有放空閥，方便將水排凈；原水箱尺寸900*400*550mm、清水箱尺寸310*400*320mm、污泥箱尺寸250*400*320mm。
9.攪拌裝置1套，含不銹鋼攪拌槳1個，定速電機1臺：電壓220V、功率25W、15K、90轉/min。
10.流量測量與調節：有機玻璃面板式轉子流量計2個，水、2.5~25LPH；有機玻璃面板式轉子流量計2個，氣體、0.1~1m3/H。
11.原水輸送泵1臺：電壓220V、功率55W、揚程3.0米、流量3000L/h。
12.隔膜抽吸泵1臺：電壓24V、功率10W、最大流量1L/min、最高壓力0.86MPa、最大揚程5m（調速）。
13.曝氣泵2臺：電壓220V/50Hz,功率35W，排氣量70L/min，壓力＞0.025Mpa。
14.微孔曝氣管路2套：Φ16mm。
15.回流泵2臺：流量數顯和無極調速，具有定時定量輸送及回吸功能（防止滴漏），最大流量分別可達30L/h、16L/h。
16.管道、閥門、彎頭：UPVC。
17.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；電壓表；正泰/德力西電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
|
