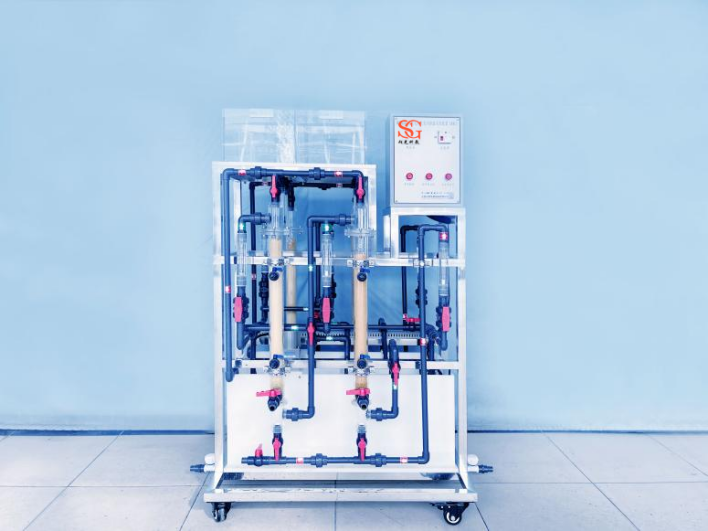

SG-HJ88 離子交換軟化與除鹽實驗裝置(4柱)
一.實驗?zāi)康?/strong>
1.開展離子交換軟化試驗，加深對強酸性陽離子交換樹脂交換容量的理解實驗。
2.掌握測定強酸性陽離子交換樹脂交換容量的測定方法實驗。
3.掌握離子交換的裝置的操作實驗、強酸性陽離子交換樹脂交換容量的測定實驗、軟化實驗、除鹽實驗。軟化實驗、除鹽實驗。
二.技術指標
1.裝置工作環境：常溫、常壓下運行。
2.濾速：10~20m/h，處理水量：20~40L/h。
3.順流再生離子交換，運行周期含反洗、再生、置換、正洗、制水5個步驟。
4.工作電源：電壓AC220V±10%、50Hz，單相三線制，功率≤200w；安全保護：具有接地保護、漏電保護、過流保護。
5.電源線及控制線安裝：環保阻燃電氣配線槽，絕緣、防弧、阻燃自熄，布線整齊，尺寸30*30mm。
6.池體及配件標識牌（拉絲銀板），管路性質和水流箭頭標識，便于學生了解設備。
7.304不銹鋼臺面、不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
8.裝置總尺寸：900×700×1460mm。
三.主要配置及參數
1.離子交換柱4根：透明有機玻璃材質，長度600mm，分為兩組，每組2根離子交換柱，每組均可實現串聯或并聯實驗；配陰、陽離子交換樹脂各1套。
2.原水箱和請水箱各1只：白色PP板、厚度10mm，尺寸分別為285*310*360mm，水箱底板上安裝有放空閥，方便將水排凈。
3.攪拌裝置1套，含四氟攪拌槳、定速電機1臺：電壓220V、功率25W、15K、90轉/min。
4.再生液水箱2只：材質透明有機玻璃、壁厚10mm、尺寸245*320*200mm。
5.原水輸送泵1臺：電壓24V、揚程9米、流量20L/min、進出口螺紋G1/2外螺紋。
6.流量測量與調節：有機玻璃管道式轉子流量計6個、水、4~40LPH。
7.反沖洗水泵1臺：電壓24V、揚程9米、流量20L/min、進出口螺紋G1/2外螺紋。
8.UPVC取樣閥8個，進水管道4套，反沖洗管道4套，樹脂排放口4個，再生液投配管道4套。
9.管道、閥門、活接、彎頭：UPVC化工。
10.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護器等組成。
|
