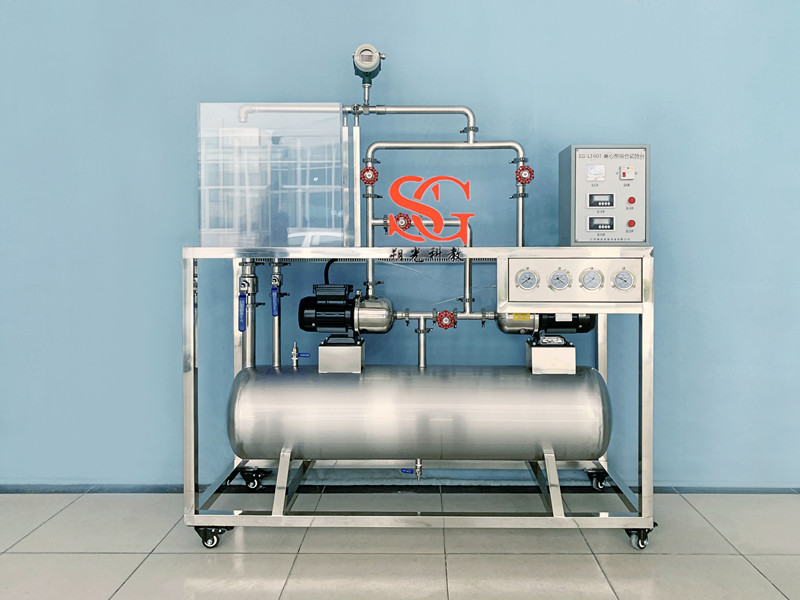

SG-LT401 離心泵綜合試驗臺
一.實驗目的
測試離心泵泵特性曲線、水泵汽蝕和水泵的串、并聯特性試驗。
二.技術指標
1.運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2.工作電源：電壓AC220V±10%、50Hz，單相三線制，功率≤1000w；安全保護：具有接地保護、漏電保護、過流保護。
3.電源線及控制線安裝：環保阻燃電氣配線槽，絕緣、防弧、阻燃自熄，布線整齊，尺寸30*30mm。
4.不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5.裝置外形尺寸：1600×580×1700mm。
三.主要配置及參數
1.離心泵2臺：最大流量2m3/h，最高揚程15m，功率0.37KW，50HZ，轉速2900r/min。
2.變頻器2臺：電壓220V、功率0.75KW。
3.蓄水箱：304不銹鋼材質，容積約130L。
4.溢流水箱：有機玻璃材質，壁厚10mm，500*500*500mm。
5.標定計量箱：有機玻璃材質，壁厚10mm，貼有標定計量尺。
6.數顯壓力表4只：量程-100Kpa~100Kpa和量程0~0.6Mpa，表頭φ80mm、接口尺寸M20*1.5外螺紋。
7.渦輪流量計：法蘭式，流量0.5-10m3/h、就地數顯。
8.雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；頻器控制面板；電壓表；正泰/德力西電器：帶燈自鎖按鈕開關、漏電保護器等組成。
9.管路、管件、閥門：304不銹鋼材質。
|
