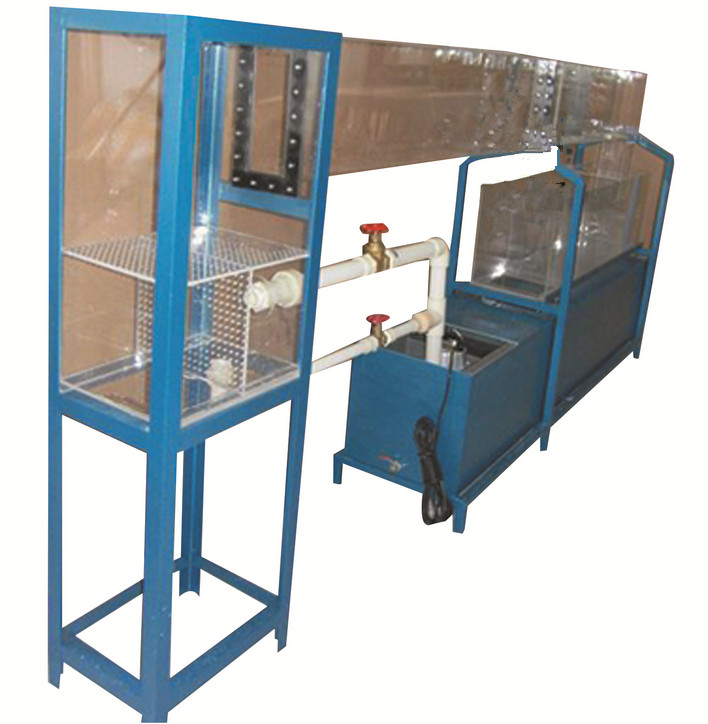

一、雙變坡水槽實驗裝置實驗目的：
1、定量測量臨界底坡、臨界流量、臨界水面曲線。
2、演示并分析平坡、倒坡、臨界坡、陡坡、緩坡的水流銜接現象。
3、演示并分析棱柱形渠道中的十二種水面曲線；進行水面曲線的定性與定量實驗。
二、雙變坡水槽實驗裝置主要配置：
水泵、實驗水槽、蓄水箱、消能池、整流柵板、三角堰、寬頂堰、實用剖面堰、閘板、流量計、水位測針、量角器、刻度標尺、水準器、升降機、實驗管道、閥門、自循環裝置、不銹鋼框架及電控柜。
三、雙變坡水槽實驗裝置技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續操作。
2、實驗槽道：全長11m有機玻璃雙變坡水槽，前后段有兩個可根據需要調節不同坡度的活動軸裝置。
3、采用管道離心水泵，功率：750W，揚程：65m，流量：6m3/h。
4、實驗流量：設計流量Qd=2000~3000ml/s，,最大過流量Qmax=5000ml/s。
5、標準水位測針0-300mm,管式流量計0-10m3/h。
6、整體采用有機玻璃精制，水面曲線清晰可見，并附有標尺和水準器顯示坡度。
7、前后段裝有升降機手動調節坡度，使用靈活方便。
8、循環水箱容積200L，PVC板材制作。
9、活動模型有：三角堰、寬頂堰、實用剖面堰，活動閘板可在不同坡度時調節演示十二種不同的水面流線。
10、實驗所用的流體-水為全循環使用設計，充分節約水資源。
11、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
12、外形尺寸：11500×500×1700mm（長×寬×高）。
