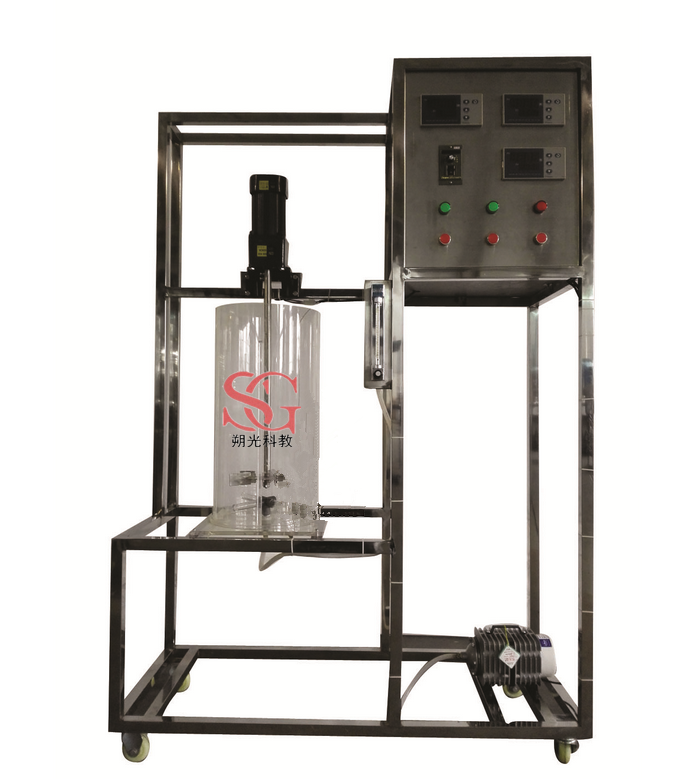

一、攪拌器性能測定實驗裝置功能：
1、掌握攪拌功率曲線的測定方法。
2、了解影響攪拌功率的因素及其關聯方法。
3、用羧甲基纖維素納（CMC）水溶液，測定液—液相攪拌功率曲線。
4、用 CMC 水溶液和空氣，測定氣—液相攪拌功率曲線。
二、設計參數：
1、空氣流量：0~160 L/h。
2、攪拌電壓：0—200V、轉速: 100--500 r/min。
3、操作壓力：常壓操作。溫度：常溫。
4、水：無。
5、電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
6、氣：空氣來自壓縮機（自帶氣源）。
7、實驗物料：羧甲基纖維素納（CMC），外配設備：黏度儀（用戶自配）。
三、攪拌器性能測定實驗裝置主要設備：
1、有機玻璃攪拌器;功率: 140W 轉速:1400 r/min。
2、電壓表：AI501 宇電數字顯示儀。
3、電流表：AI501 宇電數字顯示儀。
4、304不銹鋼攪拌釜內徑φ288mm。
5、數字溫度計：AI501宇電數字溫度顯示儀。
6、數字轉速表： 0-1000r/min，帶調速器。
7、LZB-10 氣體轉子流量計：流量范圍 40～400L/h。
8、空氣壓縮機，功率：750W，帶不銹鋼氣體分布器。
9、電器：接觸器、開關、漏電保護空氣開關。
10、304不銹鋼管路、管件及閥門。
11、304不銹鋼儀表柜：測控、電器設備在實驗架上。
12、304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。
四、測控組成：
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
液體溫度 |
Pt100鉑電阻 |
數字溫度儀 |
無 |
|
電壓 |
數字電壓表 |
數顯表 |
無 |
|
電流 |
數字電流表 |
數顯表 |
無 |
|
空氣流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
電機轉速 |
轉速表 |
數顯轉速表 |
調速器 |
