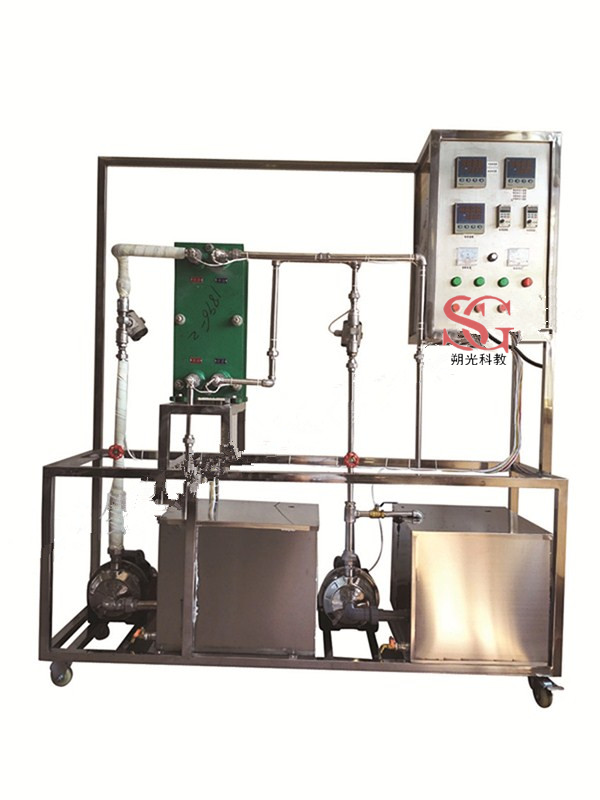

一、液-液列板式換熱實驗裝置特點：

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本裝置采用換熱效率相對較高的板式換熱器，采用間壁式換熱方式進行換熱。

4、雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換，更貼近工業應用的實際。

5、采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。

6、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。

7、裝置設計可360度觀察，實現全方位教學與實驗。



二、液-液列板式換熱實驗裝置功能：

1、了解板式換熱器結構。

2、掌握板式換熱器換熱實驗的流程及效果。

3、掌握熱電阻測溫的原理和方法。



三、設計參數：

1、冷流體流量：100～600L/h，冷流體溫度：常溫～50℃。

2、熱流體流量：100～600L/h，熱流體溫度：60～80℃。

3、水：裝置自帶304不銹鋼加熱水箱，連接自來水，需要上下水。

4、電：電壓AC380V，功率6.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

5、氣：空氣來自風機（自帶氣源）。

6、實驗物料：水，外配設備：無。



四、主要設備：

1、熱水泵：功率370W,最大流量3m3/h。

2、冷水泵：功率370W,最大流量3m3/h。

3、冷、熱水流量：玻璃轉子流量計100-1000L/h。

4、換熱器：1m2立式板式換熱器。

5、加熱器：304不銹鋼加熱水箱，加熱功率5.0KW，可拆卸式加熱棒。

6、冷水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，配有液位顯示裝置；并配有冷水箱入口浮球閥，以保證水箱水位恒定。

7、熱流體進出管：304不銹鋼材質，DN15，帶保溫層。

8、宇電AI702M多路數字溫度顯示儀。

9、宇電AI518溫度控制儀（帶手動功能）。

10、K型熱電偶溫度傳感器5支。

11、控制面板：帶漏電保護空氣開關，儀表及水泵電源。

12、電器：接觸器、開關、漏電保護空氣開關。

13、304不銹鋼水箱、不銹鋼管路、管件及閥門。

14、304不銹鋼儀表柜：測控、電器設備在實驗架上。

15、304不銹鋼材質框架1600*500*1600mm(長×寬×高)，帶腳輪及禁錮腳。

五、測控組成：

變量	檢測機構	顯示機構	執行機構
冷流體進出口溫度	K型熱電偶	數字溫度儀表	無
熱流體進出口溫度	K型熱電偶	數字溫度儀表	無
冷流體流量	轉子流量計	就地顯示	手動
熱流體流量	轉子流量計	就地顯示	手動
加熱溫度	K型熱電偶	數字溫度控制儀	固體調壓模塊
