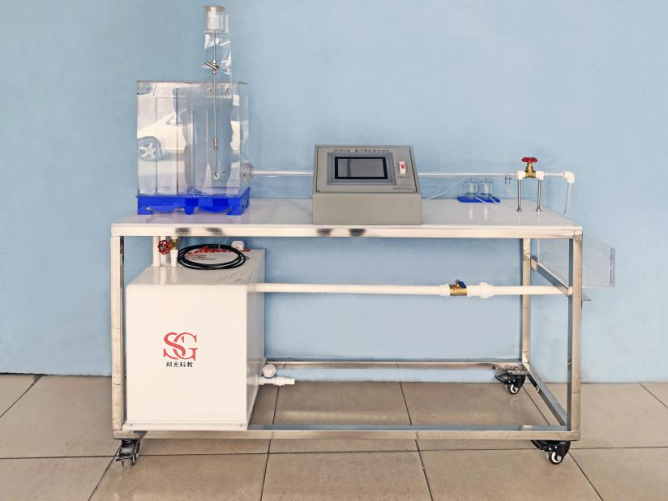

SG-HG40雷諾實驗裝置(數據采集型)
一.實驗?zāi)康?/strong>
1.用于測定臨界雷諾數，可做定性分析實驗——觀測層流與紊流的流態變化過程，再現雷諾數實驗的全過程。
2.圓管層流和紊流的沿程損失與流量之間的定量關系。
3.可做定量分析實驗——測定上臨界與下臨界雷諾數，結果符合：Re下臨界=2000-2300。
4.可做設計性實驗——結合量綱分析法進行實驗研究，用管道實驗測定明渠下臨界廣義雷諾數。
二.技術指標
1.工作環境：常溫、常壓，相對濕度：≤90%RH。
2.工作電源：220V,50HZ。
3.裝置外形尺寸：1500×450×1530mm。
三.主要配置及參數
1.蓄水箱：白色10mm厚PP板，尺寸為400×390×450mm。
2.恒壓水箱：透明有機玻璃精制，尺寸：350×180×450mm，容積約為30L，配有溢流板，穩壓孔板,有穩壓溢流口，流量可調，三道穩水裝置。
3.雷諾實驗等徑管道：規格φ20×3mm，有機玻璃管，總長1100mm,實驗管道設有進口穩水段．充水后3～5分鐘內即可進行實驗。
4.示蹤劑盒：70*90mm圓柱形，帶上蓋，有機玻璃。
5.回水箱：160×250×160mm，可配合秒表、量筒測量流量。
6.304不銹鋼有色水管路，304不銹鋼微調閥，特種色水藥劑（能延時消色、環保、可自循環）循環水管路PVC管。
7.實驗用有色指示液：能延時消色，環保，可循環。
8.溫度傳感器（達拉斯半導體)，單總線數字溫度計，在-20~100℃溫度范圍內精確度為±0.5℃，在主控制器采集到的水溫數據傳輸?shù)较到y(tǒng)軟件或組態觸摸屏。
9.具有較高的線性度（±1.0%VFSS），差壓傳感器與主控顯示板，主芯片全部采用32位微控制器，每秒采樣率：800 kSPS，可以快速采集差壓傳感器信號，并快速計算處理，保證了差壓傳感器精度。轉換速率快，響應時間短（1ms）。
10.美國進口傳感器：（量程0到1Kpa,綜合精度： ±0.2%FS），專用轉換電路,高清晰4位數碼管顯示，手動校零按鈕（調節方便，保證測量準確度），差壓傳感器采集板與主控制器之間采用RS 485通訊模式、Modbus-RTU通訊協議，可有效濾除工模信號干擾保證數據傳輸?shù)臏?zhǔn)確性。
11.低噪音循環防腐水泵：220~240V/50HZ,80W，最高揚程：3.8m，輸出流量：5000L/h，輸送流體最高溫度為35℃。
12.流量信號采集器、實時數顯1級精度流量儀，所有數據由帶標準信號的液晶屏同屏顯示，便于觀察每個數據的即時變化。
13.電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
14.304不銹鋼臺面、不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
|
