SG-HG39 離心泵特定曲線測定實驗裝置數據采集型
一.產品介紹
1.了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2.熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。
3.測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
4.測定流量調節閥某一開度下管路特性曲線。
5.改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
6.掌握多元回歸的方法，回歸（Q-η、Q-H、 Q-N）關系曲線。
二.技術指標
1.運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2.工作電源AC220V、50Hz，單相三線制、功率600W。安全保護：具有接地保護、漏電保護、過流保護。
3.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。

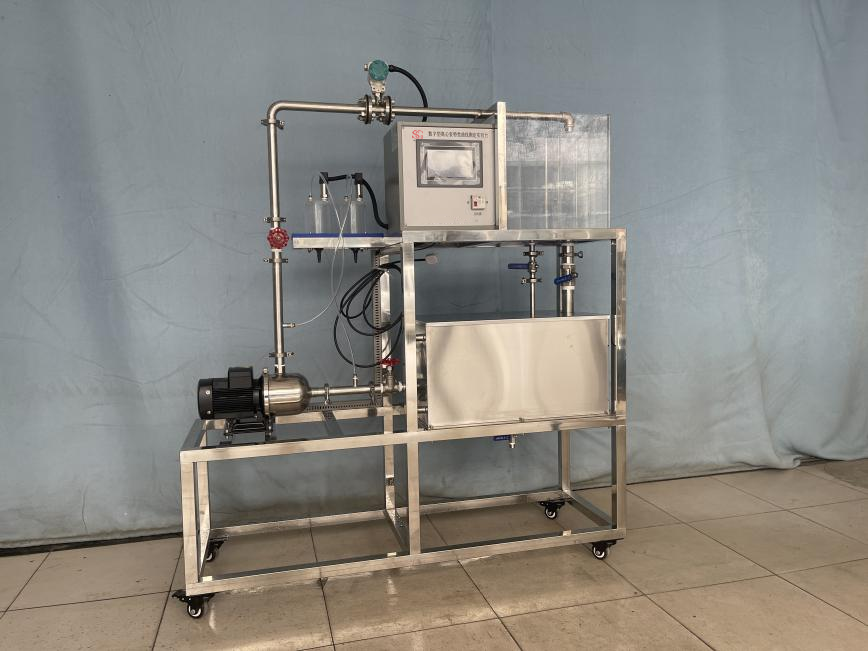

4.裝置外形尺寸：1600×580×1700mm。
三.主要配置及參數
1.儲水箱：約70L，304不銹鋼材質。
2.回水箱、標定計量箱、穩壓罐：透明有機玻璃材質。
3.不銹鋼三通、不銹鋼彎頭、不銹鋼管道、銅質閥門。
4.離心泵：進口G1.2“，出口G1“，最大流量106L/min，最高揚程13m，泵浦重量8.5Kg，功率0.55KW，50HZ，轉速2760RPM，電壓∧220/Y380V，電流3.26/1.88A。
5.渦輪流量計：準確度：0.5%級，輸出形式：4-20mA，供電方式：24V，額定壓力6.3MPa，流量范圍：0.4-8m3/h。
6.壓力變送器：量程-0.1-1MPa，輸出4-20mA，精度：0.5%FS，供電24VDC。
7.溫度傳感器（達拉斯半導體)，單總線數字量溫度計，在-20~100℃溫度范圍內精確度為±0.5℃，傳感器通過變送器輸出4-20ma模擬量信號，在主控制器采集到的水溫數據（模擬量信號）傳輸?shù)较到y(tǒng)軟件或組態觸摸屏。
8.顯示器：7英寸彩色觸摸式液晶顯示屏、國產PLC：所有數據由帶標準信號的液晶屏同屏顯示，便于觀察每個數據的即時變化。
9.電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
10.304不銹鋼臺面、不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
|
