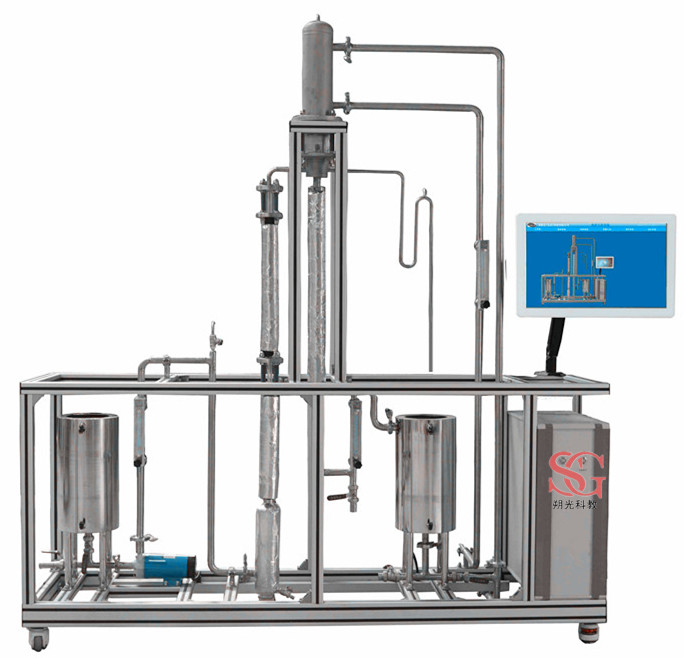

一、單管升膜蒸發實驗裝置功能：
1、觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。
2、測量在不同流型下的對流傳熱系數及蒸汽的干度。
二、單管升膜蒸發實驗裝置設計參數：
1、傳熱系數：1000-5000 ( w/m.2.oC)。液體流量：4~40L/h、常壓操作。
2、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
3、電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
4、實驗物料：清潔自來水，外配設備：無。
三、主要設備：
1、304不銹鋼蒸汽發生器：功率2.0KW，可調，帶保溫層。蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。蒸汽發生器帶有壓力保護裝置，壓力可調節設置，能高低壓報警。
2、304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。
3、玻璃觀測段 長度200mm石英玻璃視窗，觀測視窗為雙層玻璃結構，能保護觀測安全，外包有機玻璃管防護。
4、304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。
5、304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。
6、304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。
7、單管升膜蒸發器尺寸，管內徑14mm，管長1400mm。套管外徑57mm，管長1400mm。
8、LZB-10轉子流量計：流量范圍6～60L/h 。
9、不銹鋼離心泵1臺。水循環真空泵，絕對壓力≤3.3kpa。
10、原料箱，容積80L，304不銹鋼材質。
11、主體溫度、壁面溫度、蒸汽溫度熱電偶6支。
12、宇電AI702M多路數字溫度顯示儀。宇電AI518溫度控制儀（帶手動功能）。
13、正泰電器：接觸器、開關、漏電保護空氣開關。
14、儀表柜：測控、電器設備在實驗架上。
15、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
四、測控組成：
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
液體溫度 |
Pt100電阻 |
數字溫度儀 |
無 |
|
加熱溫度 |
Pt100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
液體流量 |
轉子流量計 |
流量計就地顯示 |
管路出口閘閥（手動） |
|
壓力 |
指針壓力表 |
壓力表就地顯示 |
無 |
