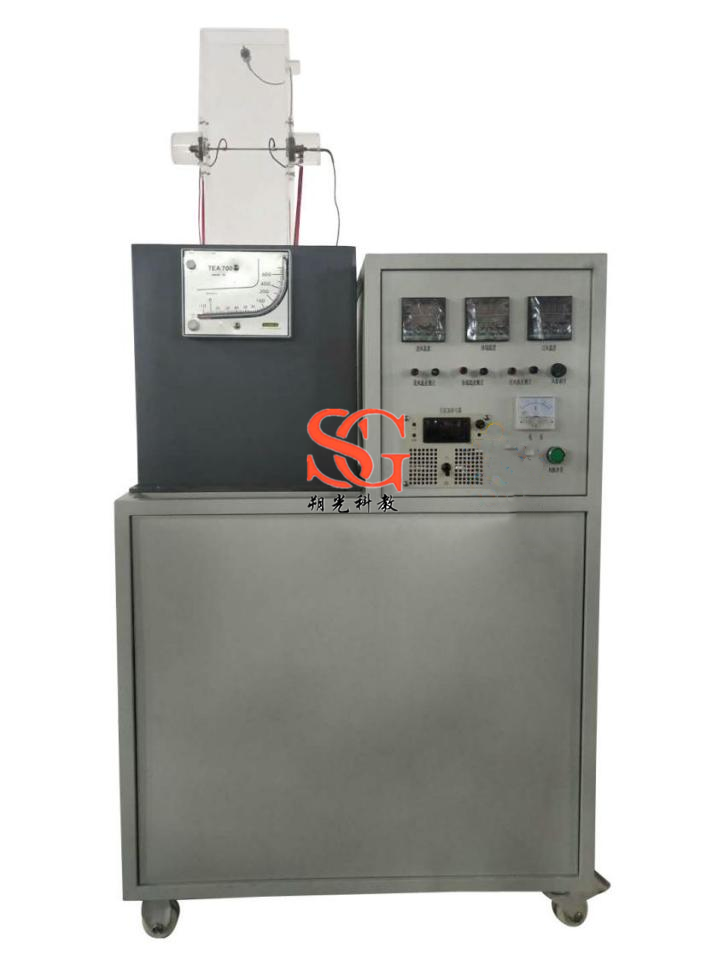

SG-RG42 空氣橫掠單管強迫對流換熱實驗臺
實驗?zāi)康模?/strong>
1、了解對流放熱的實驗研究方法。
2、測定空氣橫向流過單管表面時的平均放熱系數α，并將實驗數據整理成準則方程式。
主要配置：
工頻離心風機、組合式有機玻璃風洞、實驗銅管及其加熱器、固體調壓模塊配電位器調節加熱功率、控制箱、功率表、調壓器、畢托管、微壓計、溫度儀表、不銹鋼可移動實驗臺。
技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率500W。
2、離心風機：電壓220V，功率：85W，風量：1000 m3/h（人工可調節）；有機玻璃實驗本體。
3、被加熱金屬管（304不銹鋼）：Ф4mm。
4、可調直流穩壓電源：輸入220V,輸出:電壓0—12V，電流0--100A；
5、直流電壓表，量程0-5.0V。
6、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
7、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。手動風門調節風量。
8、溫度顯示儀測量銅管表面溫度計管道內空氣溫度。
9、外形尺寸：850×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
|
