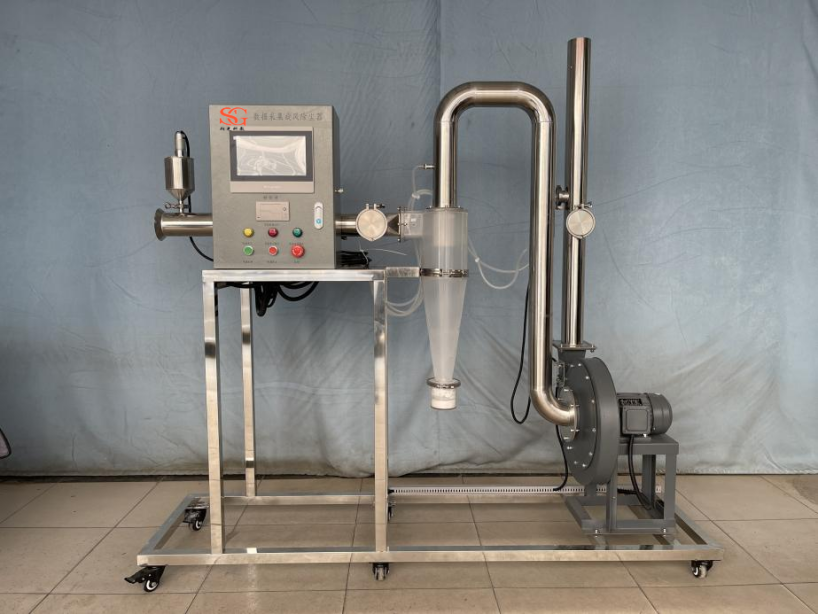

一.實驗目的
1.學習旋風除塵器除塵原理，掌握煙塵性質、結構尺寸變化、運行狀況對除塵器性能的影響。
2.掌握旋風除塵器入口流速、出口流速、壓力損失和阻力系數的測定方法。
3.掌握旋風除塵器的分割粒徑、分級效率和總效率的估算和測定方法。
4.掌握旋風除塵器在工程應用中的適用范圍、設計依據、設計方法、公式計算。

二.技術指標
1.旋風除塵器設計參數：
① 整套裝置動力為負壓式，高徑比4：1。
② 裝置允許含塵質量濃度<1mg/m3；配置至少六種粉塵。
③ 旋風除塵器入口設計氣流速度14~24m/s，設計范圍內氣流速度可調。
④ 旋風除塵器的壓力損失≤350Pa。
⑤ 除塵器的總除塵效率≥75%。
⑥ 按照工程設計要求設計筒體、錐體、進氣管、排氣管、排塵口、旋流阻斷器和卸灰室等部件尺寸，裝置運行滿足以上設計參數要求。
2.工作電源：電壓AC380V±10%、50Hz，三相五線制，功率≤980w；安全保護：具有接地保護、漏電保護、過流保護。
3.線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸30*30mm。
4.實驗通風管路、彎頭、卡盤、寶塔頭：材質均為304不銹鋼。
5.臺面采用304不銹鋼板，不銹鋼框架實驗臺（38*38mm不銹鋼方管、腳輪均為萬向帶禁錮）
6.裝置外形尺寸：1650mm×516mm×1650mm。

三.主要配置及參數
1.管道式粉塵濃度檢測儀2套：插入式測量，測量范圍0~10mg/m³，可測0.1~200μm粒徑粉塵；就地數字顯示，485遠傳信號，陶瓷檢測探頭、耐高溫、抗腐蝕、防粘附，DC24V供電，整體尺寸130mm*150mm*250mm。
2.在線風壓、風量、風速檢測系統1套：測量精度±1%，①L型皮托管1套：304不銹鋼材質，系數0.999~0.998；②壓力傳感器2套：遠傳顯示，輸出4~20MA。
3.在線溫度、濕度檢測系統1套：測量實驗管道內溫濕度，遠傳顯示、溫度量程0~125℃、濕度量程0~100RH%、輸出4~20MA。
4.PLC，10英寸彩色觸摸式液晶顯示屏，微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm。
5.旋風除塵器1套：透明有機玻璃材質、壁厚5mm。
6.卸灰室1套：材質透明有機玻璃管、含旋流阻斷器、φ100mm*80mm，卡盤連接，方便裝卸。
7.粉塵分布器1套，含電機1臺：304不銹鋼、壁厚1.5mm、φ102*110mm。
8.氣塵混合裝置1套：PP材質混合芯葉管道靜態混合器。
9.濃度檢測口2個、風壓檢測口2個、透明測壓軟管1批。
10.離心通風機1臺：電壓380V、功率0.75KW、頻率50Hz、流量402~545m3/h、全壓2223-2262Pa、轉速2830r/min。
11.變頻器1套：電壓380V，功率750W，控制風機轉矩調節風量大小。
12.六種粉塵各0.5KG。
13.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；開關電源；正泰/德力西電器：接觸器、帶燈自鎖按鈕開關、急停按鈕開關、漏電保護器等組成。
