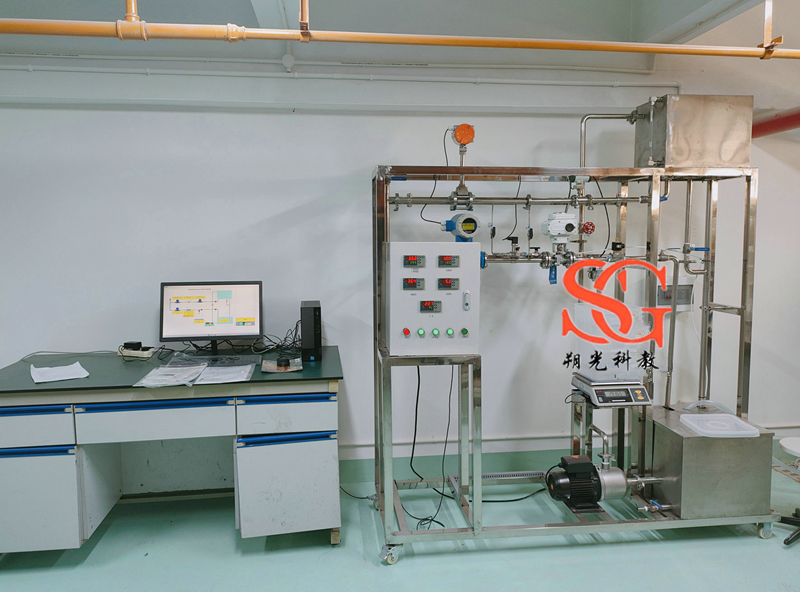

SG-RG61 液體流量?jī)x表標定實驗系統
一、產品概述：
液體流量?jī)x表標定實驗系統是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。
雖然各種流量?jī)x表在出廠前都進行了流量標定，建立了流量刻度標尺，但是在實驗室或生產上應用時，工作介質、壓強、溫度等操作條件往往和原來標定時的條件不同。為了精確地使用流量計，則需要在使用之前進行現場校準工作。
液體流量?jī)x表標定實驗裝置主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。
二、技術參數：
1、流量范圍：1～10m3/h
2、壓力：1.6MPa介質：水
3、儀表測量精度：0.5級
4、電源：440V 16A
5、輸出信號：4～20mA
6、渦街流量計，檢測介質溫度-20~250℃，精度等級：液體≤1%，測量范圍液體3~60m3/h,可正偏。
7、渦輪流量計，檢測介質溫度-20~120℃，精度等級：≤0.5%，測量范圍4~40 m3/h。
8、電磁流量計，檢測介質溫度-15~100℃，精度等級：≤0.5%，最大測量流量70 m3/h。
9、板孔流量計，檢測介質溫度-15~250℃，精度等級：≤1%，公稱壓力2.5MPa。
10、功能齊全，使用方便，數據采集過程全部由計算機控制，達到數據顯示和繪圖同步進行。
三、配置清單：
|
序號 |
名 稱 |
型 號 規 格 |
數量 |
|
一、水路系統 |
|
1 |
水泵 |
不銹鋼 |
1臺 |
|
2 |
截止閥 |
閘閥，排污閥，排氣閥，過濾器等 |
5只 |
|
3 |
管路 |
塑鋼管，接頭，不銹鋼管，法蘭，連接件 |
1套 |
|
4 |
高位水箱 |
不銹鋼 |
1只 |
|
5 |
水槽 |
不銹鋼 |
1只 |
|
6 |
機架結構 |
不銹鋼，自制 |
1套 |
|
二、電子稱重單元 |
|
1 |
電子秤 |
串口通訊，9903-15kg/9903-15kg |
1臺 |
|
2 |
稱量筒 |
不銹鋼 |
1只 |
|
三、數據采集系統 |
|
1 |
數據采集單元 |
自制 |
1臺 |
|
2 |
數據傳輸電纜 |
RS232/485，支持MODBUS協議 |
1只 |
|
3 |
信號線 |
RVVP 2×0.75 |
1批 |
|
4 |
溫度傳感器 |
PT100 |
2只 |
|
四、測量控制單元 |
|
1 |
計算機 |
|
1套 |
|
2 |
有機玻璃板 |
具體外形尺寸見圖紙 |
1套 |
|
3 |
比例調節閥 |
φ20 |
1只 |
|
4 |
電磁閥 |
φ20 |
2只 |
|
5 |
電氣輔材 |
空氣開關，漏電保護器，電線，光電隔離模塊，線槽 |
1套 |
|
五、待校準流量計 |
|
1 |
孔板流量計 |
φ20 一體化孔板流量計 |
1套 |
|
2 |
渦街流量計 |
φ20 LUGB系列渦街流量計典型產品 |
1套 |
|
3 |
渦輪流量計 |
φ20 LW系列液體渦輪流量計 |
1套 |
|
4 |
電磁流量計 |
φ20 LD系列電磁流量計典型產品 |
1套 |
|
