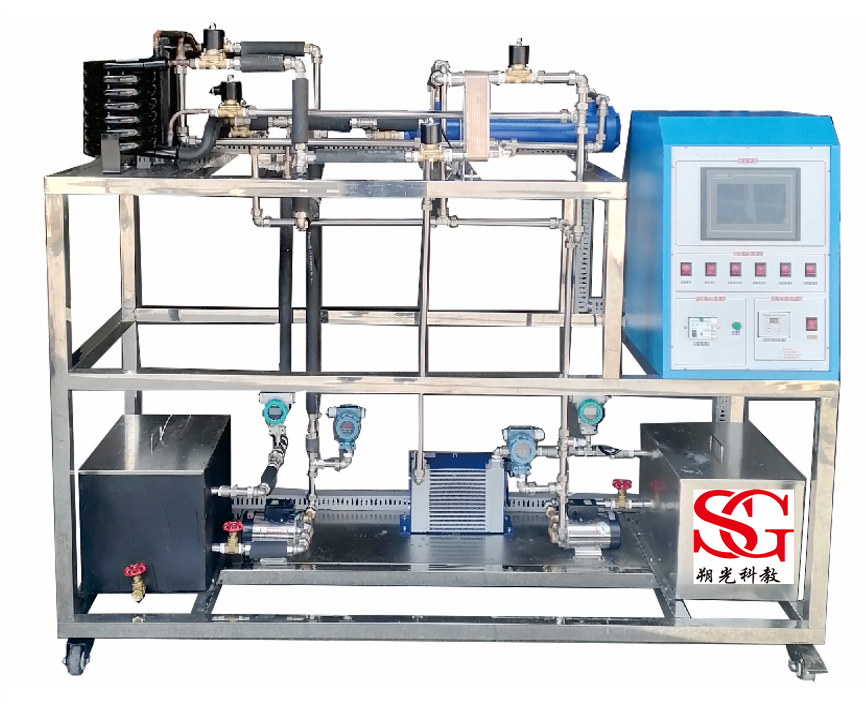

SG-RG62 換熱器綜合實驗裝置（數據采集）
一、概述
換熱器綜合實驗裝置是了解間壁式傳熱元件，可進行并流傳熱實驗，也可進行逆流傳熱實驗，測定總傳熱系數K。分別測定冷熱流體流量改變換熱器的傳熱系數變化；分別測定逆并流操作對換熱器平均推動力及傳熱系數的影響。
目前我國傳熱元件的結構形式繁多，其換熱性能差異較大，在合理選用和設計換熱器的過程中，傳熱系數是度量其性能好壞的重要指標。本裝置以應用較為廣泛的間壁式換熱器（共有套管式換熱器、螺旋板式換熱器、列管式換熱器和釬焊板式換熱器四種）為實驗對象，可完成其性能測試實驗。適合《工程熱力學》、《傳熱學》、《熱工學》等相關課程的實驗教學。
二、系統特點
1.采用四種不同結構的換熱器（分別為套管式換熱器、螺旋板式換熱器、列管式換熱器和釬焊板式換熱器）進行性能測量。
2.實驗裝置可測定換熱器總的傳熱系數、對數傳熱溫差和熱平衡誤差等，并能根據不同的換熱器對傳熱情況和性能進行比較分析。
3.實驗裝置采用工業現場的真實換熱器部件，與實際應用接軌。
三、技術參數
1、.輸入電源：
三相四線（三相五線）AC380V±10% 50Hz
2、工作環境：
溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：
＜5.0kVA
4、外形尺寸：
1800 mm×650 mm×1500mm
5、売管式換熱器：
換熱面積0.4m2，材質：碳鋼制作，接口尺寸：G3/4″外螺紋，外形尺寸：直徑×長度=Φ114mm×600mm
6、螺旋管式換熱器：
換熱面積0.4m2，材質：碳鋼制作，接口尺寸：G3/4″外螺紋，外形尺寸：直徑×高度=Φ300mm×200mm
7、釬焊板式換熱器：
總換熱面積0.2m2，板片材質：304不銹鋼，接口尺寸： R1/2″內螺紋，外形尺寸：寬×高×厚=73mm×191 mm×34mm
8、列管式換熱器：
總換熱面積0.6m2，板片材質：，接口尺寸： R1/2″內螺紋，
9、渦輪流量計：
0.25～1.2m3/h,電源24V，溫度-20～120℃，輸出信號4～20mA，數量：2臺
10、熱水泵：
量程：8L/min,電源：220V,揚程：8m，功率：90W，數量：2臺
11、電加熱器總功率：＜4kW。
12、觸摸屏軟件：
采用上們機軟件加觸摸屏顯示器，可顯示進水溫度，出水溫度，冷卻水進水溫度，冷卻出水溫度，工作電壓，在線工作電流，有功功率，無功功率，功率因數。電能總量、合相有功功率Pt、各相無功功率,、各相視在功率、線路頻率以及有功電能、總無功電能。數據可以表格形式導出.
13、數據采集模塊 1 套 8AI/8PT/8DO
*14、冷水恒溫系統:
為了長期的給冷卻系統提供穩定的冷卻水，系統設計了一套冷卻水系統,克服了以前設備只能冷卻水源不穩定的而慢慢上升帶來的實驗數據不穩定
*14、不銹鋼管道：
水系統采用獨特的不銹鋼水管接頭直插式結構，方便拆除和連接，采用異程連接方式。
四：實驗內容：
1、殼管式式換熱器的結構性認識。工作原理。
2、板式換熱器的結構性認識。工作原理
3、套管式換熱器的結構性認識。工作原理
4、列管式換熱器的結構性認識。工作原理
5、殼管式式換熱器的性能測試
6、板式換熱器的性能測試
7、套管式換熱器的性能測試
8、列管式換熱器的性能測試
9、 實驗裝置可測定換熱器總的傳熱系數、對數傳熱溫差和熱平衡誤差等，并能根據不同的換熱器對傳熱情況和性能進行比較分析。
六．配置表
|
名稱 |
單位 |
數量 |
|
|
鋼制移動式實驗臺 |
|
套 |
1800×700×1700mm |
|
殼管式式換熱器 |
1 |
套 |
|
|
套管式換熱器 |
1 |
套 |
|
|
板式換熱器、 |
1 |
套 |
|
|
列管式換熱器 |
1 |
套 |
|
|
水泵 |
1 |
套 |
不銹鋼 |
|
水路系統 |
1 |
套 |
不銹鋼 |
|
閥門 |
8 |
套 |
|
|
加熱器 |
1 |
套 |
3KW |
|
數據模塊 |
1 |
套 |
|
|
高精度傳感器 |
4 |
套 |
|
|
7寸觸摸屏 |
1 |
套 |
24V |
|
指導書 |
1 |
本 |
|
|
壓力變送器 |
2 |
套 |
|
|
渦輪流量計： |
2 |
套 |
0.25～1.2m3/h,電源24V，溫度-20～120℃，輸出信號4～20mA， |
|
數據采集模塊 |
1 |
套 |
8AI/8PT/8DO |
|
