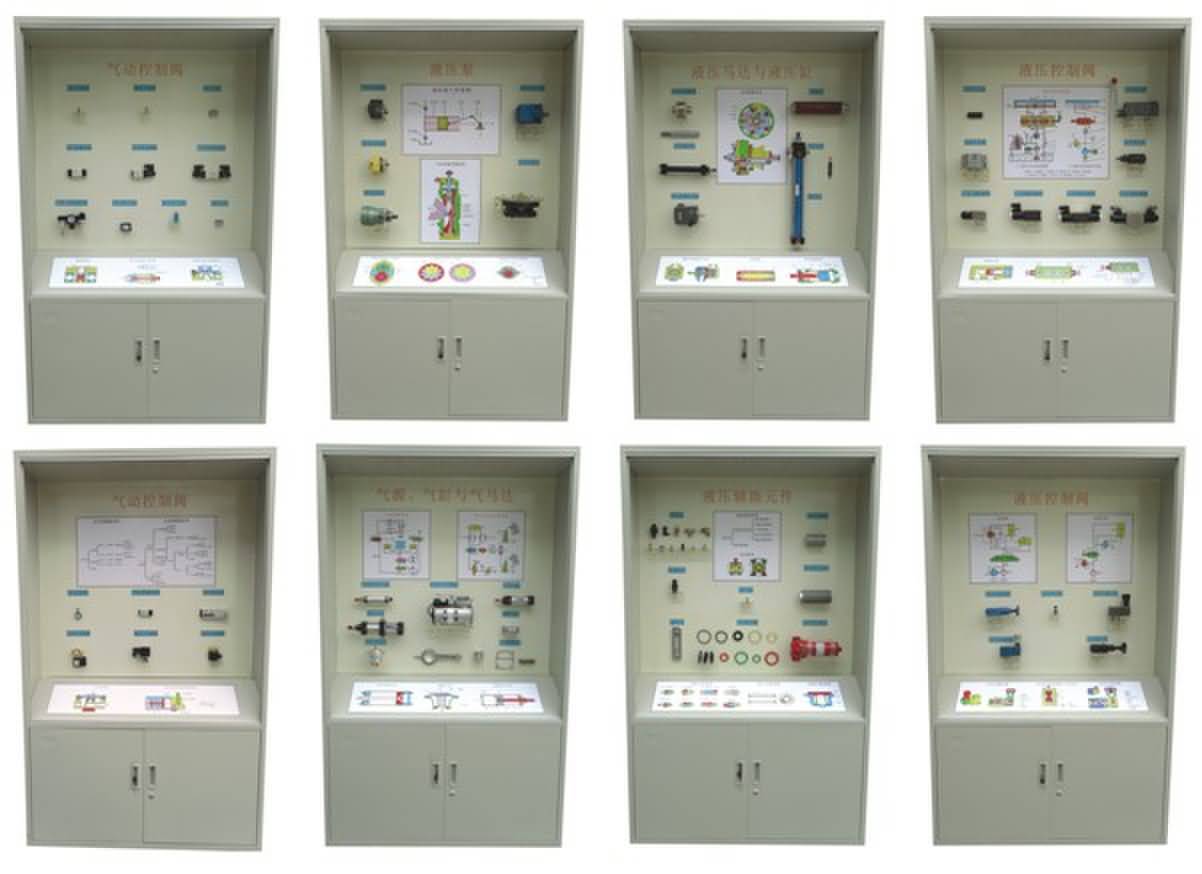

SG-YY41氣動液壓示教陳列柜
一、陳列柜功能
采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
二、陳列內容（陳列柜名稱）
1、液壓泵
2、液壓馬達與液缸
3、液壓控制閥
4、液壓控制閥
5、液壓輔助元件
6、氣缸與氣馬達
7、氣動控制閥（1）
8、氣動控制閥（2）
三、陳列柜性能規格
1、陳列柜中的每個模型都配備文字標牌。
2、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、陳列柜中的模型主要由實物和PVC精制。
4、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。
6、輸入電壓：交流220V，功率400W。
7、單個展示柜外形尺寸：1100×450×1800mm
四、各柜內容如下：
|
序號 |
名稱 |
清單 |
清單 |
備注 |
|
1 |
液壓泵 |
齒輪泵 |
液壓泵工作原理 |
|
|
外嚙合齒輪泵 |
|
|
內嚙合齒輪泵 |
|
|
葉片泵 |
單作用葉片泵 |
|
|
柱塞泵 |
徑向柱塞泵 |
|
|
伺服變量機構 |
|
|
軸向柱塞泵 |
|
|
2 |
液壓馬達與液壓缸 |
液壓馬達 |
葉片式液壓馬達 |
|
|
徑向柱塞馬達 |
|
|
液壓缸類型 |
柱塞缸 |
|
|
擺動缸 |
|
|
液壓缸結構 |
活塞與活塞桿 |
|
|
緩沖裝置 |
|
|
單桿液壓缸 |
|
|
3 |
液壓控制閥 |
方向控制閥 |
普通單向閥 |
|
|
二位三通電磁閥 |
|
|
液控單向閥 |
|
|
三位五通電磁閥 |
|
|
手動換向閥 |
|
|
二位四通電磁閥 |
|
|
機動換向閥 |
|
|
三位四通電磁閥 |
|
|
4 |
液壓控制閥 |
壓力控制閥 |
直動式溢流閥 |
|
|
先導式溢流閥 |
|
|
流量控制閥 |
定差減壓閥 |
|
|
定比減壓閥 |
|
|
5 |
液壓輔助元件 |
管接頭 |
管接頭 |
|
|
快速接頭 |
|
|
過濾器 |
表面粗過濾器 |
|
|
紙質過濾器 |
|
|
深度型過濾器 |
|
|
蓄能器 |
液位計 |
|
|
消聲器 |
|
|
6 |
氣源、氣缸與氣馬達 |
空氣壓縮機 |
小型空氣壓縮機 |
|
|
壓縮機附件 |
|
|
氣缸 |
普通氣缸 |
|
|
薄膜氣缸 |
|
|
氣馬達 |
普通型沖擊氣缸 |
|
|
擺動氣缸 |
|
|
葉片式馬達 |
|
7 |
氣動控制閥 |
方向控制閥 |
單向控制閥 |
|
|
氣壓控制換向閥 |
|
|
壓力控制閥 |
直動式電磁閥 |
|
|
先導式電磁閥 |
|
|
直動式電磁閥 |
|
|
延時換向閥 |
|
|
8 |
氣動控制閥 |
流量控制閥 |
排氣節流閥 |
|
|
柔性節流閥 |
|
|
比例閥與伺服閥 |
或門元件 |
|
|
雙氣控?fù)Q向閥 |
|
|
單電控電磁閥 |
|
|
三位五通電磁閥 |
|
|
氣動邏輯元件 |
氣體三聯件減壓閥 |
|
|
非門禁門元件 |
|
|
是門與門元件 |
|
|
或非元件 |
|
|
