一、特 點：
電氣照明設備安裝調試技能實訓裝置在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

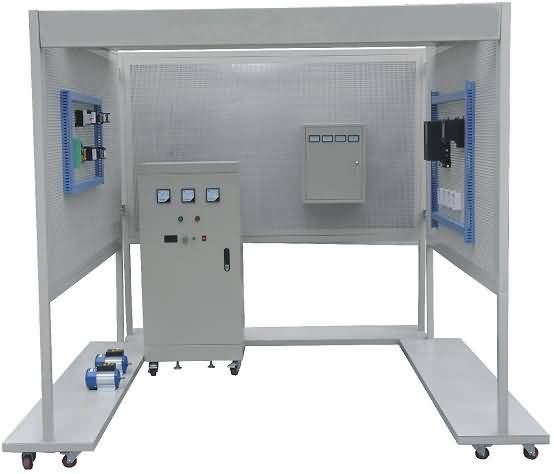

電氣照明設備安裝調試技能實訓裝置
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
3.防雷接地裝置采用工業現場所用的避雷針和避雷器進行實訓
二、電氣照明設備安裝調試技能實訓裝置技術性能
1.輸入電壓：三相四線～380V±10% 50HZ
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜3kVA
三、電氣照明設備安裝調試技能實訓裝置配備
1. 電源、電氣設備配備
(1) 電源部分
三相四線380V電網經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三只指示輸入的三相電源線電壓；交流電源輸出端設有過流保護及漏電保護功能。
(2) 配備一套室內小型配電箱，用于配電箱的室內安裝
(3) 配備室內布線用PVC線管、彎頭及線盒用于線管敷設施工、彎頭制作等
(4) 配備典型照明線路施工所用的燈座及開關等元器件
(5) 配備吊扇及配套調速器1套
(6) 配備避雷針1只
(7) 配備電源防雷器1臺
(8) 配備布線用硬質導線
2. 儀器儀表配備:便攜式數字萬用表，三位半顯示
3. 工具配備:配有電工常用工具2套 （含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸及鋸片等），電烙鐵1把，卷尺1把。
四、實訓項目
1. 配電箱安裝
2. 線管敷設前的預制加工
3. 線管的敷設
4. 線管的穿線
5. 燈具的安裝
6. 典型照明電路的安裝及接線
7. 吊扇的安裝及測試
8. 防雷器的安裝
9. 避雷針的安裝
