(根據金大鷹主編的《機械制圖》第六版一書制作 )

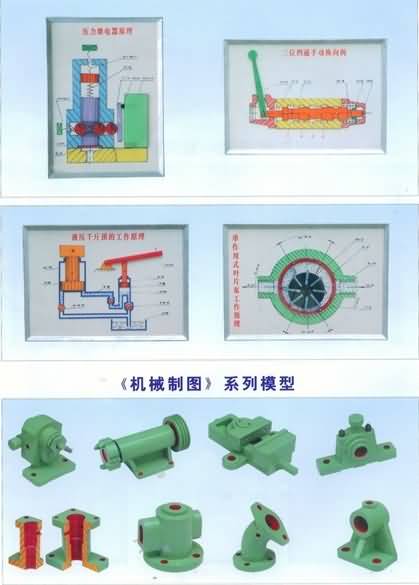

機械制圖教學模型是各大專院校，職業技校各機械專業教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。
|
貨號 |
圖號 |
產 品 名 稱 |
單位 |
金額（元） |
備注 |
|
AF01 |
2-1 |
中心投影法 |
只 |
130 |
20cm × 20cm 透 明有機玻璃投影箱 |
|
AF02 |
2-2 |
平行投影法 |
只 |
130 |
|
AF03 |
2-3 |
正投影的特性(3件) |
套 |
390 |
|
AF04 |
2-6 |
三視圖的形成 |
只 |
210 |
|
AF05 |
2-11 |
點的三面投影 |
只 |
188 |
|
AF06 |
2-15 |
利用兩點不重影的坐標大小判別重影點 |
只 |
188 |
|
AF07 |
2-20 |
直線的三面投影 |
只 |
198 |
|
AF08 |
2-22 |
屬于直線的點的投影 |
只 |
196 |
|
AF09 |
表2-1 |
投影面平行線的投影特性(3件) |
套 |
585 |
|
AF10 |
表2-2 |
投影面垂直線的投影特性(3件) |
套 |
585 |
|
AF11 |
2-24 |
平行兩直線的投影 |
只 |
140 |
|
AF12 |
2-25 |
相交兩直線的投影 |
只 |
180 |
|
AF13 |
2-28 |
平面圖形的投影 |
只 |
190 |
|
AF14 |
表2-3 |
投影面平行面的投影特性(3件) |
套 |
585 |
|
AF15 |
表2-4 |
投影面垂直面的投影特性(3件) |
套 |
585 |
|
AF16 |
2-37 |
正三棱錐的投影及屬于表面的點的求法 |
只 |
215 |
20cm × 20cm透明有機玻璃投影箱 |
|
AF17 |
2-38 |
圓柱的形成、視圖及分析 |
只 |
215 |
|
AF18 |
2-42 |
圓球的形成、視圖及屬于表面上點的求法 |
只 |
215 |
|
AF19 |
2-45 |
線框的含義 |
只 |
3180 |
塑
料
立
模 |
|
AF20 |
2-48 |
圓柱切口槽 |
只 |
160 |
|
AF21 |
2-50 |
半球開槽 |
只 |
140 |
|
AF22 |
3-1 |
截交線的實例(2件) |
套 |
260 |
|
AF23 |
3-2 |
相貫線的實例(2件) |
套 |
320 |
|
AF24 |
表3-1 |
截平面和圓柱軸線的相對位置(3件) |
套 |
360 |
|
AF25 |
表3-2 |
圓錐體的截交線(5件) |
套 |
580 |
|
AF26 |
3-9 |
相貫線的畫法 |
只 |
150 |
|
AF27 |
3-13 |
相貫線為平面曲線或直線示例(4件) |
套 |
520 |
|
AF28 |
4-1 |
軸承座的形體分析(可拆) |
只 |
280 |
|
AF29 |
4-2 |
疊加畫法(一) |
只 |
160 |
|
AF30 |
4-3 |
疊加畫法(二) |
只 |
160 |
|
AF31 |
4-8 |
軸承座 |
只 |
180 |
|
AF32 |
4-16 |
支架 |
只 |
170 |
|
AF33 |
4-22 |
三個組合體的比較(3件) |
套 |
390 |
|
AF 34 |
4-28 |
軸承座的看圖方法(可拆) |
只 |
390 |
|
AF35 |
4-33 |
壓塊的軸測圖 |
只 |
170 |
|
AF36 |
5-8 |
斜視圖的形成 |
只 |
130 |
|
AF37 |
5-12 |
視圖與剖視圖的比較 |
只 |
150 |
|
AF38 |
5-13 |
俯視圖不可只畫一半 |
只 |
150 |
|
AF39 |
5-16 |
剖視圖中虛線的取舍 |
只 |
200 |
|
AF40 |
5-18 |
半剖視圖的形成 |
只 |
180 |
|
AF41 |
5-23 |
局部剖視 |
只 |
180 |
|
AF42 |
5-29 |
單一斜剖切平面的示例(一) |
只 |
190 |
|
AF43 |
5-31 |
畫剖視圖防止出現錯誤 |
只 |
170 |
|
AF44 |
5-32 |
具有公共對稱線的剖視圖 |
只 |
180 |
|
AF45 |
5-37 |
剖切平面后的結構仍按原來位置投射 |
只 |
185 |
|
AF46 |
5-40 |
斷面圖的形成及其與視圖 |
只 |
140 |
|
AF47 |
5-43 |
移出斷面圖配置 |
只 |
180 |
|
AF48 |
5-57 |
回轉體機件上均布結構(2件) |
套 |
300 |
|
AF49 |
5-72 |
根據機件選擇表達方案 |
只 |
220 |
|
AF50 |
5-73 |
根據視圖想象機件形狀 |
只 |
230 |
|
AF51 |
6-3 |
常用標準螺紋的牙型(4件) |
套 |
360 |
|
AF52 |
6-5 |
螺紋的旋向(右旋、左旋)2件 |
套 |
150 |
|
AF53 |
6-17 |
螺栓連接 |
只 |
150 |
|
AF54 |
6-25 |
圓柱齒輪傳動 |
臺 |
190 |
|
AF55 |
6-25 |
圓錐齒輪傳動 |
臺 |
230 |
|
AF56 |
6-25 |
蝸桿與蝸輪傳動 |
臺 |
278 |
|
AF57 |
6-25c |
滑動軸承 |
只 |
320 |
|
AF58 |
7-55 |
肋板與圓柱組合時過渡線(4件) |
套 |
320 |
|
AF59 |
7-63 |
銑刀頭 |
臺 |
750 |
塑料立模 |
|
AF60 |
7-67 |
杠桿零件圖 |
只 |
140 |
|
AF61 |
7-71 |
一級齒輪減速器 |
臺 |
780 |
|
AF62 |
8-8 |
齒輪油泵 |
臺 |
620 |
