一、產品功用
齒輪范成儀用范成法（展成法）加工齒輪是目前齒輪加工業廣泛應用的加工技術。本齒輪范成儀用于機械原理（機械設計基礎）課程開設“漸開線齒輪范成實驗”。



齒輪范成儀進行齒輪范成實驗可以達到以下實驗?zāi)康模?br /> (1) 觀察理解范成法切制漸開線齒輪的基本過程。
(2) 理解漸開線齒輪產生根切的原因和用變位修正來避免根切的道理,并驗證最小變位系數。
（3）加深對互相嚙合的齒廓互為包絡線的理解。
(4) 分析比較標準齒輪和變位齒輪的區別。

二、 設計原理
齒輪范成儀是根據齒輪范成原理設計制造的。范成法加工齒輪是利用一對齒輪互相嚙合時，齒廓曲線互為包絡線的原理。齒輪輪坯的瞬心線(加工節圓)和齒條刀的瞬心線(加工節線)對滾，刀具齒廓即可包絡出被加工齒輪的齒廓。范成法加工齒輪時，需將刀刃形成包絡線的各個位置記錄下來，就能看清輪齒的范成過程。做本實驗時，用圖紙做輪坯，用齒輪范成儀來實現刀具與輪坯的對滾，再用筆將刀刃的各個位置畫在輪坯上,就清楚地顯示出輪齒的范成過程。

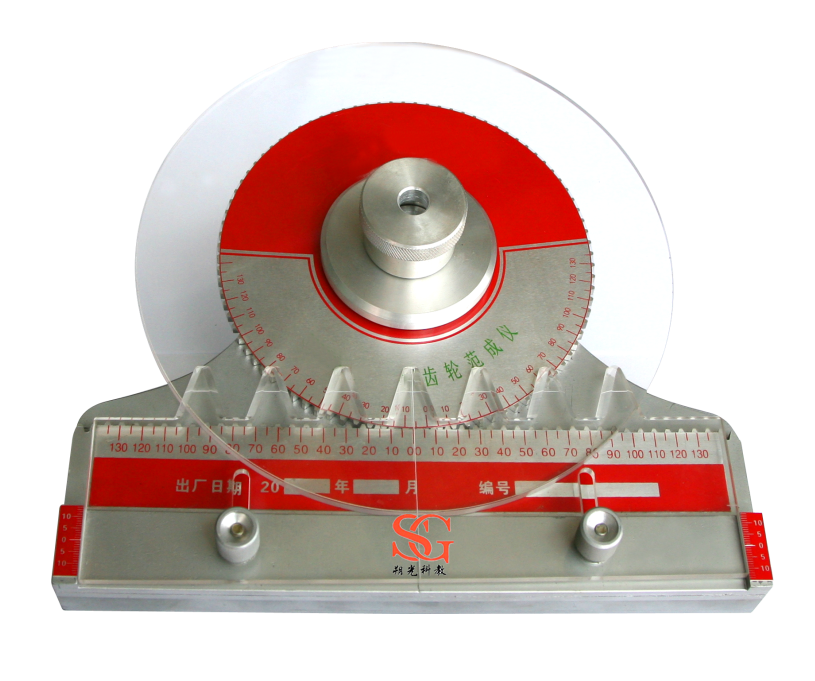

A型齒輪范成儀的結構主要由圓盤、圖紙壓緊螺母、齒條刀具、托板、刀具壓緊螺母、機座等組成。
圓盤的背面固聯安裝有模數ｍ＝2、 Z=80的齒輪。使圓盤后面的齒輪與拖板上的齒條相嚙合，松開出齒條上的兩個旋鈕型螺母，調整齒條刀相對分度圓的位置，可繪制變位齒輪齒形。

三．產品特點
（1）范成原理可靠。
采用齒輪與齒條嚙合，刻度對應比較，說明齒輪在嚙合過程中節園處系純滾動。
底座與梭板采用燕尾槽配合，移動平穩，梭板每次移動3mm（滾動限位）。設計的移動長度確保能夠繪制出兩個完整的齒形。
（2）齒條插刀質優。
齒條插刀采用進口有機玻璃進行機械精加工，刃口平整，不變形、強度好，使用壽命長。

四．主要配置及技術參數
1. 范成儀基體
范成儀基體主要包括底座與滑板、齒輪與齒條等零件。
齒輪：m=2mm、z2=80 ，安裝方便。
采用鋁合金和PVC工程塑料制造。
2. 齒條插刀
配齒輪加工刀具（梳刀），模數10mm一把。
3.外形尺寸：300×300×70mm。
