技術指標 |
說 明 |
|
裝置功能 |
1、加深對組成納濾膜工藝流程各個處理單元構造的了解。
2、掌握納濾膜工藝流程各單元操作方法及沖洗方法。
3、熟悉各單元的作用，了解其水質變化及設計參數。 |
|
主要配置 |

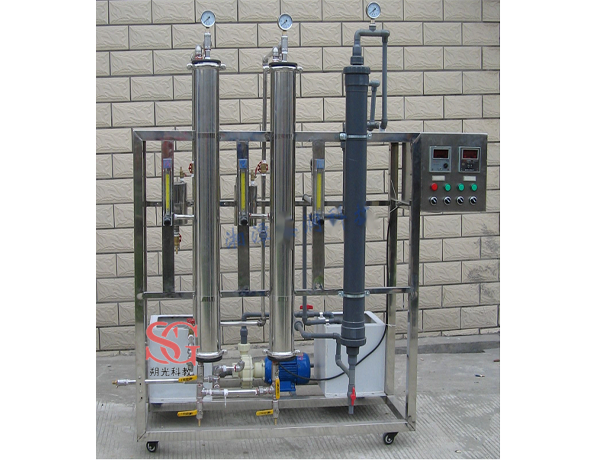

活性炭過濾器、保安過濾器、納濾膜膜組件、不銹鋼外殼、不銹鋼水泵 、流量計、純水電導率儀 、原水箱、純水箱、閥門、壓力表、電器控制系統、不銹鋼框架。 |
|
公用設施 |
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|
技術參數 |
1、納濾膜組件采用增強型低壓納濾，進水pH 值3.0—10，最高進水溫度45-80℃，最大出水量為40L/h。數量2根。
2、預過濾器：10英寸活性炭預過濾和5μm精過濾。
3、保安過濾器：線繞式芯+不銹鋼外殼，出水量4-40L/h。
4、不銹鋼多級立式離心泵，功率：0.55KW，流量：40L/min，揚程40m。
5、液體流量計：4-40L/h，面板式轉子流量計。
6、原料儲槽：容積40L，材質為304不銹鋼；純水箱：容積40L，304不銹鋼。
7、電導儀：在線檢測純水電導率，電極常數可調節切換。
8、各項電路指示、操作均在控制屏面板進行。
9、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
10、外形尺寸：1300×550×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
電導率 |
電導傳感器 |
電導率顯示儀 |
無 |
|
|
流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
|
膜分離壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
|
|
溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
