實驗目的：
1、測定保溫測試管中保溫材料的導熱系數。
2、測定裸管測試管中管壁對空氣的自然對流傳熱系數。
3、測定套管換熱器中氣液對流傳熱中蒸汽對流的對流傳熱系數。

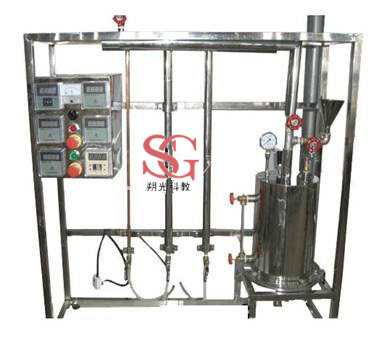

主要配置： 不銹鋼電加熱器、不銹鋼蒸汽發生器、不銹鋼汽包、收集瓶、裸管測試管、保溫管、套管換熱器、不銹鋼高位槽、熱電偶傳感器。
技術參數：
1、裸管：管徑：16mm、管長600mm，紫銅材質，導熱系數10-20W/m•℃。
2、保溫管：管徑：16mm、管長600mm，紫銅材質。
3、外管內徑34mm，玻璃材質，導熱系數0.1-1W/m•℃。
4、對流管：管徑：16mm、管長600mm，紫銅材質
5、外管內徑34mm，玻璃材質，對流傳熱系數10-30W/m2•℃。
6、AI706宇電溫度數字顯示儀兩塊。
7、正泰電器：接觸器、開關、漏電保護空氣開關。
8、所有管路和閥門均采用不銹鋼材質。不銹鋼儀表柜：測控、電器設備在實驗架上。
9、外形尺寸：1500×550×1900mm（帶雙剎輪）實驗臺架為304不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
