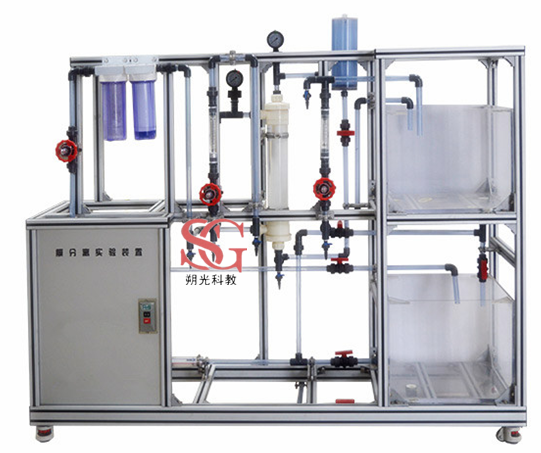

一、超濾膜分離實驗裝置功能：
1、膜分離效率測定，了解膜分離的分離工藝流程。
2、通過折分膜組件，進一步理解膜組件的內部結構。
3、測定鹽（溶質）的脫除率與操作壓力的變化關系.
4、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。
二、超濾膜分離實驗裝置主要配置：
洗水池、濾液池、水泵、超濾組件、壓力表、液體流量計、高品質鋁合金型材框架。
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：自來水或聚乙二醇，外配設備：分光光度計
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓220V；功率370W。
2、超濾膜組件：聚丙烯中孔纖維，孔徑：0.01—0.3μm,孔隙率：50%-55%，截留分子量：5萬,可實現無菌過濾。使用溫度：44℃-73℃；最大工作壓力：4Kg/cm2。
3、活性炭過濾器：規格：Φ100×400mm，過濾介質為活性炭。
4、配液池：60L，304不銹鋼制。洗水池：60L，304不銹鋼制。
5、水泵：不銹鋼離心泵，流量：1m3/h，揚程：30m，功率：370W。
6、流量計：液體流量16-160L/h和10-100L/h。
7、管路：透明，壁厚≥2.0mm，透明可視材質。
8、正泰電器：接觸器、帶燈開關、漏電保護空氣開關。
9、外形尺寸：1200×500×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
10、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
四、測控組成：
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
膜分離壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
