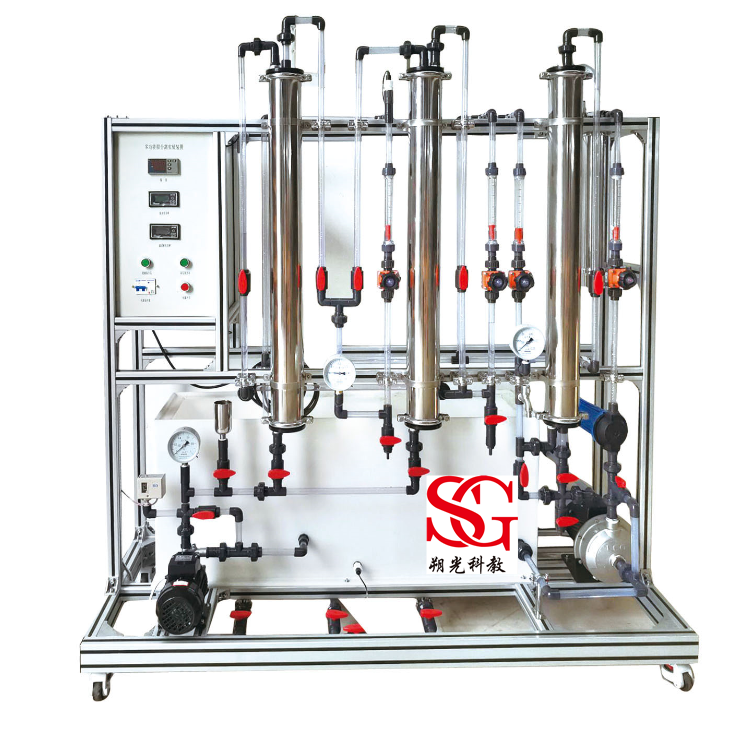

一、多功能膜分離實驗裝置特點：
1、加壓動力組件采用不銹鋼多級高壓離心泵，具有高壓力、高效率、耐腐蝕、自吸能力強等優點，壓力、流量可自由調節。
2、整體結構緊湊，操作簡單，運行體積小。
3、系統采用透明塑料管路及配件，承壓高、耐腐蝕、且密封性好。
二、多功能膜分離實驗裝置功能：
1、體現膜分離組件的基本結構及流程。
2、可進行超濾、微濾透、反滲納濾透、納濾4種膜分離工藝的系統實驗；掌握4種膜的適應范圍和操作方法。
3、可根據進水、濃水和凈水的流量及含鹽量，計算回收率、脫鹽率；研究影響反滲透膜分離性能的主要因素及其影響規律。
4、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。
三、多功能膜分離實驗裝置主要配置：
出水槽、原水槽、高壓泵、離心泵、預過濾器、反滲透膜組件、納濾膜組件、超濾組件、微濾膜組件、壓力表、液體流量計、壓力控制器、電導率儀、管路、閥門、高品質鋁合金型材框架。
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
電：電壓AC380V，功率2.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：自來水或聚乙二醇，外配設備：分光光度計
四、技術參數：
1、預過濾器：20英寸5μm粗濾器，數量2個。
2、反滲透膜組件采用采用4040型膜，膜直徑：φ100mm；長度：1014mm；脫鹽率：95%；最大壓力：3.16MPa。采用不銹鋼壓力容器。
3、超濾膜組件：聚丙烯中孔纖維，孔徑：0.01—0.3μm,孔隙率：50%-55%，截留分子量：5萬,使用溫度：44℃-73℃；最大工作壓力：4Kg/cm2，出水量為60-600L/h。
4、納濾膜組件采用4040型膜，不銹鋼外殼，進水pH 值3.0—10，最高進水溫度45-80℃。采用不銹鋼壓力容器。
5、微濾膜組件：塊狀炭 + 工程塑料外殼，出水量250-2500L/H，孔徑0.2μm。
6、電導率儀測量：反滲透膜進水、出口淡水、出口濃水，納濾膜進水、出口淡水、出口濃水的濃度變化。共計6臺在線電導率儀，量程0-1999μS/cm。
7、微濾膜出水流量：管式流量計，測量范圍60-600L/h。
8、超濾膜淡水和濃水流量：管式流量計，測量范圍25-250L/h。
9、反滲透膜淡水和濃水流量：管式流量計，測量范圍16-160L/h。
10、納濾膜淡水和濃水流量：管式流量計，測量范圍16-160L/h。
11、壓力：不銹鋼指針防震壓力表，測量范圍0-0.6MPa和0-1.6MPa。
12、不銹鋼多級高壓離心泵：流量范圍1.0-2.5 m3/h ，揚程40-102m，功率0.75KW。
13、不銹鋼離心泵：流量范圍0.5-3.5 m3/h，揚程16-28m，功率0.55KW。
14、原水槽：容積80L，優質PP材質，厚度8mm。
15、出水槽：容積80L，優質PP材質，厚度8mm。
16、管路：透明，壁厚≥2.0mm，透明可視材質。
17、壓力開關：0～0.6MPa，低壓保護，延時保護。
18、電壓：380V，總功率：2.0kW。
19、正泰電器：接觸器、帶燈開關、漏電保護空氣開關。
20、外形尺寸：2000×550×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
21、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
五、測控組成：
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電導率 |
電導傳感器 |
電導率顯示儀 |
無 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
膜分離壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
