技術指標 |
說 明 |
|

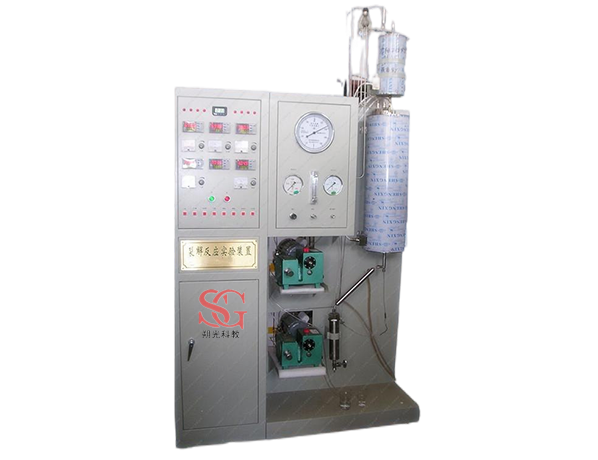

裝置功能 |
1、適于進行烴類與其他有機物熱裂解反應的教學實驗與科學研究。
2、可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。 |
|
主要配置 |
裂解反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、計量泵、壓力表、溫控儀表、在線取樣六通閥、不銹鋼框架、控制屏。 |
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|
技術參數 |
1、反應裂解加熱爐：φ20×750mm，304不銹鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；最高使用壓力，0.2MPa.開啟式四段加熱，總功率：4KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度：800℃。
3、預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫至400℃，加熱功率：0.8KW使用壓力，常壓。
4、流量計：采用LZB-3（40~400ml/min）型氣體流量計兩支,流量計自帶調節閥。
5、微型隔膜計量泵：最大流量：3L/h，沖程頻率120n/min，吸程2m，工作功率：30W。
6、壓力表：量程:0~0.6MPa，分別對氣體的壓力和反應器壓力進行測定。
7、混合器：304不銹鋼材質，容積約50ml，在預熱器入口前將各原料匯合并一同送入預熱器。
8、冷凝器：ф40×400mm，材質：304不銹鋼。出口氣體冷卻除去多余的水分。
9、氣液分離器：ф50×150mm，材質：304不銹鋼。
10、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。
11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
12、外形尺寸：1600×550×1900mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
氣體流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
|
液體加入量 |
計量泵 |
數字流量顯示儀 |
沖程頻率調節 |
|
|
預熱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
加熱爐溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
反應溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
|
|
反應壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
