裝置功能培訓要點
1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。
2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。

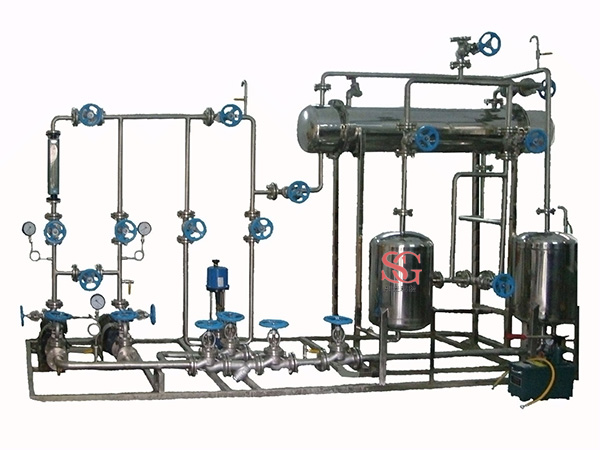

主要設備：
外形尺寸
對象部分：3800×800×2400 (長×寬×高mm)，鋼制花紋板噴塑底座。整機采用304不銹鋼制作，噴漆花紋防滑鋼板底座。
測控部分：開關盒集成于對象部分之上。
外配設備：無。
公用工程
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
對象組成
水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：4.4kW，數量2臺。
水泵進口管路：不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。
水泵出口管路：不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。
回流管路：不銹鋼材質，DN25。
安全泄壓管路：不銹鋼材質，DN25。
灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。
耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。
電源設備：布線槽，帶漏電保護的空氣開關盒。
|
設計參數 |
液體流量：0～8m3/h。 |
|
液體溫度：常溫。 |
|
實驗物料 |
清潔自來水 |
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
離心泵
進口壓力 |
壓力表： 精度：1.5%FS |
壓力表就地顯示 |
無 |
離心泵
出口壓力 |
壓力表： 精度：1.5%FS |
壓力表就地顯示 |
管路出口閥
（手動） |
|
流體流量 |
玻璃轉子流量計：精度：4%FS |
流量計就地顯示 |
管路出口閥
（手動） |
|
流體溫度 |
雙金屬溫度計：精度：1.5%FS |
溫度計就地顯示 |
無 |
|
電動調節閥 |
4-20mA輸出，精度：0.5%FS |
數字顯示 |
信號調節 |
|
設備裝系統 |
名稱 |
規格 |
數量 |
備注 |
|
循環水泵 |
機械密封臥式連軸化工泵，功率：2.2KW,流量：10m3/h。 |
2 |
國標 |
|
水箱 |
鏡面不銹鋼，φ500×600 |
2 |
|
|
換熱器 |
不銹鋼（列管）Φ 219；換熱管，φ 20×2×1000mm，16 根。 |
1 |
|
|
過濾器 |
不銹鋼，法蘭式，DN50 |
1 |
國標 |
|
電動調節閥 |
不銹鋼，法蘭式，DN32，4-20mA輸出，精度：0.5%FS |
1 |
國標 |
|
閘閥 |
不銹鋼，法蘭式，DN50 |
2 |
國標 |
|
銅球閥 |
螺紋式DN15 |
4 |
國標 |
|
止逆閥 |
不銹鋼，DN40 |
1 |
國標 |
|
安全閥 |
不銹鋼，DN25 |
1 |
國標 |
|
截止閥 |
不銹鋼，法蘭式，DN40 |
1 |
國標 |
|
法蘭 |
不銹鋼，DN32 |
1組 |
國標 |
|
不銹鋼，DN40 |
|
不銹鋼，DN50 |
國標 |
活接、三通、
彎頭等 |
不銹鋼，與管路配套 |
1組 |
國標 |
|
管路 |
不銹鋼管
DN25、N32、DN40、DN50 |
1組 |
國標 |
|
不銹鋼軟管 |
1 |
國標 |
|
電氣組成 |
電氣元件 |
數量 |
|
電源插頭 |
1個 |
|
4P空氣開關 |
1個 |
|
8路開關盒等 |
1組 |
|
備注 |
上述不銹鋼均為SUS304材質。
耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。
輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。 |
