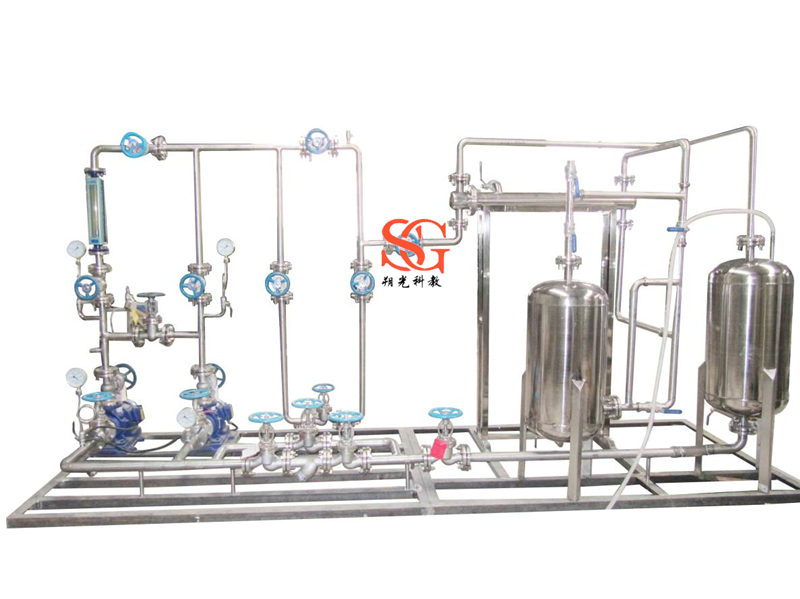

裝置功能
1．強化手動操作技能訓練。
2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
4、實訓裝置能夠使學生掌握管道、管件、閥門、水箱、水泵及測量?jī)x表等組成化工生產工藝流程。
5、根據工藝要求制定設備連接方案、并完成管路組裝、水壓實驗、管路拆卸等工作。
6、化工設備如管件、閥門、水箱、水泵出現故障應及時檢查出并排除。
7、能夠完成設備維修等10項技能訓練。
8、實訓裝置使學員掌握化工管路拆裝方面的理論知識（化工管路基本概念、流體輸送設備及管路拆裝安全操作規程等）。
設計參數
液體流量：0～8m3/h。
液體溫度：常溫。
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率3KW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
實驗物料：清潔自來水。
技術參數
水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
循環水泵：機械密封臥式連軸化工泵 供電：AC380V ，功率：2.2KW，數量2臺。
水泵進口管路：304不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。
水泵出口管路：304不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。
回流管路：304不銹鋼材質，DN25。
安全泄壓管路：304不銹鋼材質，DN25。
灌泵管路：304不銹鋼材質，專用灌泵管路，方便操作檢驗。
耐壓測試管路：304不銹鋼材質，專用管路耐壓測試接口。
電源設備：布線槽，帶漏電保護的空氣開關盒。
設備尺寸：3800×800×2200mm（長×寬×高），整機采用304不銹鋼制作，鋼制花紋板噴塑底座。開關盒集成于對象部分之上。
拆裝工具及試壓檢漏設備一批見清單。
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
離心泵
進口壓力 |
壓力表，精度：1.5%FS |
壓力表就地顯示 |
無 |
|
|
離心泵
出口壓力 |
壓力表，精度：1.5%FS |
壓力表就地顯示 |
管路出口閥 （手動） |
|
|
流體流量 |
玻璃轉子流量計，
精度：4%FS |
流量計就地顯示 |
管路出口閥 （手動） |
|
|
流體溫度 |
雙金屬溫度計，
精度：1.5%FS |
溫度計就地顯示 |
無 |
拆裝工具及試壓檢漏設備
|
序號 |
名稱 |
規格 |
單位 |
數量 |
|
1 |
管子鉗 |
450mm |
把 |
1 |
|
2 |
管子鉗 |
300mm |
把 |
1 |
|
3 |
活動扳手 |
12寸 |
把 |
1 |
|
4 |
活動扳手 |
10寸 |
把 |
1 |
|
5 |
呆扳手 |
17~19 |
把 |
1 |
|
6 |
呆扳手 |
22~24 |
把 |
1 |
|
7 |
兩用扳手 |
17mm |
把 |
1 |
|
8 |
兩用扳手 |
19mm |
把 |
1 |
|
9 |
兩用扳手 |
22mm |
把 |
1 |
|
10 |
兩用扳手 |
24mm |
把 |
1 |
|
11 |
木榔頭 |
2.5寸 |
把 |
1 |
|
12 |
穿心一字批 |
12寸（敲棒） |
把 |
1 |
|
13 |
螺絲一字批 |
小號 |
把 |
1 |
|
14 |
螺絲一字批 |
中號 |
把 |
1 |
|
15 |
螺絲十字批 |
小號 |
把 |
1 |
|
16 |
螺絲十字批 |
中號 |
把 |
1 |
|
17 |
水平尺 |
600mm |
把 |
1 |
|
18 |
直角尺 |
LG-ZT300 12"/300mm |
把 |
1 |
|
19 |
卷尺 |
3m |
把 |
1 |
|
20 |
普通游標卡尺 |
LG-W150 6"/0-150mm |
把 |
1 |
|
21 |
螺栓螺母 |
M12×45 |
套 |
10 |
|
22 |
螺栓螺母 |
M14×50 |
套 |
20 |
|
23 |
螺栓螺母 |
M14×55 |
套 |
10 |
|
24 |
生料帶 |
聚四氟乙烯 |
卷 |
4 |
|
25 |
石棉墊片 |
DN20 |
片 |
10 |
|
26 |
石棉墊片 |
DN25 |
片 |
10 |
|
27 |
石棉墊片 |
DN32 |
片 |
10 |
|
28 |
石棉墊片 |
DN40 |
片 |
10 |
|
29 |
石棉墊片 |
DN50 |
片 |
10 |
|
30 |
安全帽 |
橘紅色 |
頂 |
3 |
|
31 |
帶腳龍門架
（管子臺虎鉗） |
3#帶腳 |
臺 |
1 |
|
32 |
試壓泵 |
SB-2.5手動 |
臺 |
1 |
|
33 |
貨架 |
2.4×0.6×1.5(m)
(分三層） |
個 |
1 |
