一、活塞式壓氣機性能實驗裝置實驗?zāi)康模?/span>
1.了解活塞式壓氣機的工作原理和構造。
2.根據實驗測量的數據，掌握計算理論軸功率、等溫壓縮軸功率、壓氣機效率和容積效率的方法；分析影響壓氣機性能的因素。

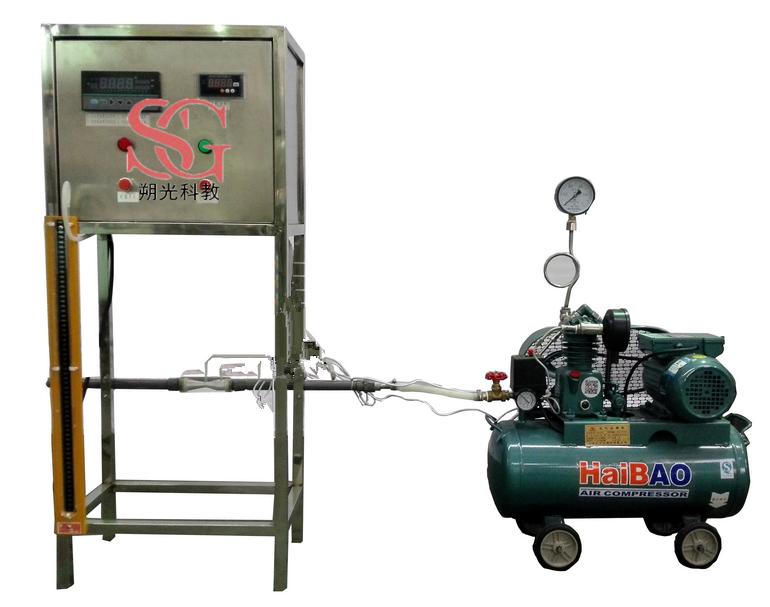

二、活塞式壓氣機性能實驗裝置主要配置：
單缸活塞式壓縮機，電動機0.75KW，電動機支撐裝置，稱重傳感器測量電動機力矩，數顯電動機轉速表，文丘里流量計及差壓傳感器，缸體壓力表，罐體壓力表，各點溫度由PT100鉑電阻測試，電動機的轉速用變頻器調節，數顯8路萬能信號輸入巡檢儀測量顯示電動機扭矩g、電動機轉速n/h、缸體壓力和罐體壓力Pa、出口流量m3/h、各點溫度℃。
三、活塞式壓氣機性能實驗裝置技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率750W。
2、單缸活塞式壓縮機：功率750W，排氣量36 L/min，工作壓力0.7MPa。
3、文丘里流量計配差壓傳感器測量流量：量程0—1000Pa，精度0.5級。
4、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表顯示溫度、流速、速等實驗全部測量參數。
5、外形尺寸：1500×500×1500mm，外形為不銹鋼可移動支架，帶雙剎車輪。
數字II型增加帶標準信號流量采集傳感器1套，缸體壓力傳感器，罐體壓力傳感器，變頻器調電機轉速，帶標準信號的萬能信號輸入巡檢儀，配有數據采集，自動數據分析處理軟件等。
