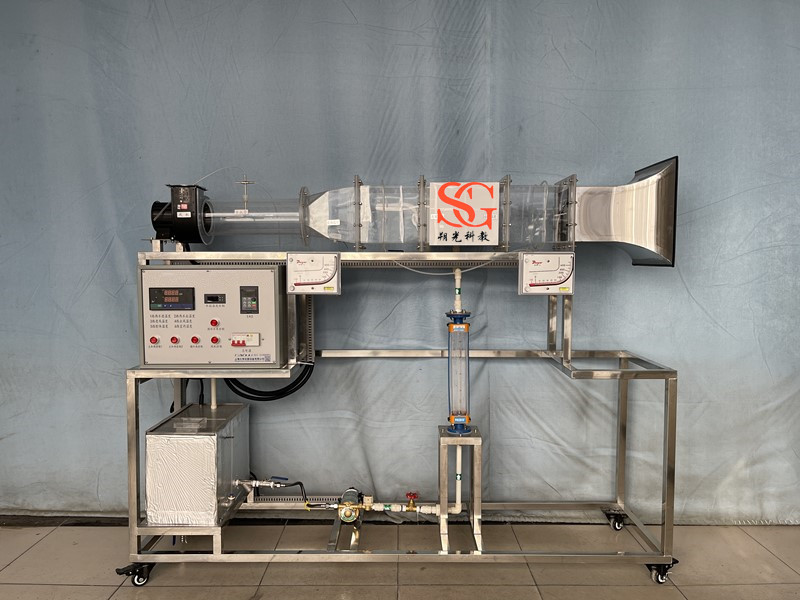

SG-RG053 空氣加熱器性能測試實驗臺
一.實驗?zāi)康?/strong>
1.測量換熱器的傳熱系數和阻力。
2.本實驗臺是空氣通過翅片換熱器的流通阻力，測試風速，利用水箱加熱使熱水通過換熱器的流通阻力，測試流量和溫度，從而實現氣—液翅片管換熱器的換熱量，確定傳熱系數。
二.技術指標
1.裝置工作環境：常溫、常壓下運行。
2.加熱器功率：4.5KW。
3.工作電源AC220V、50Hz、單相三線制、功率10KW，安全保護：具有接地保護、漏電保護、過流保護。
4.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
5.裝置外形尺寸：1500×500×1650mm。
三.主要配置及參數
1.氣[空氣]—液[熱水]換熱式。
2.實驗風洞1只：透明有機玻璃材質。
3.風機：電壓220V、功率：330W、轉速：2800rpm。
4.變頻器1套：控制風機轉矩調節風量大小。
5.翅片管1套。
6.水泵、轉子流量計：40－400L/h。
7.測量系統：紅油斜管微壓計2個、畢托管。
8.溫度巡檢儀1臺、溫控儀1臺
9.不銹鋼電熱水箱和水循環系統。
10.電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、變頻器控制面板、線槽等組成，控制箱面板采用鋁質凹字技術制作。
11.不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
|
