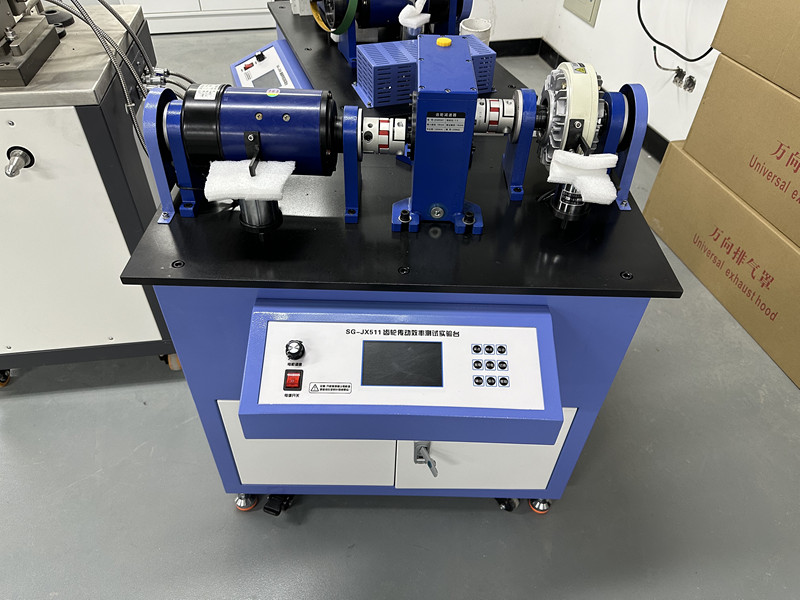

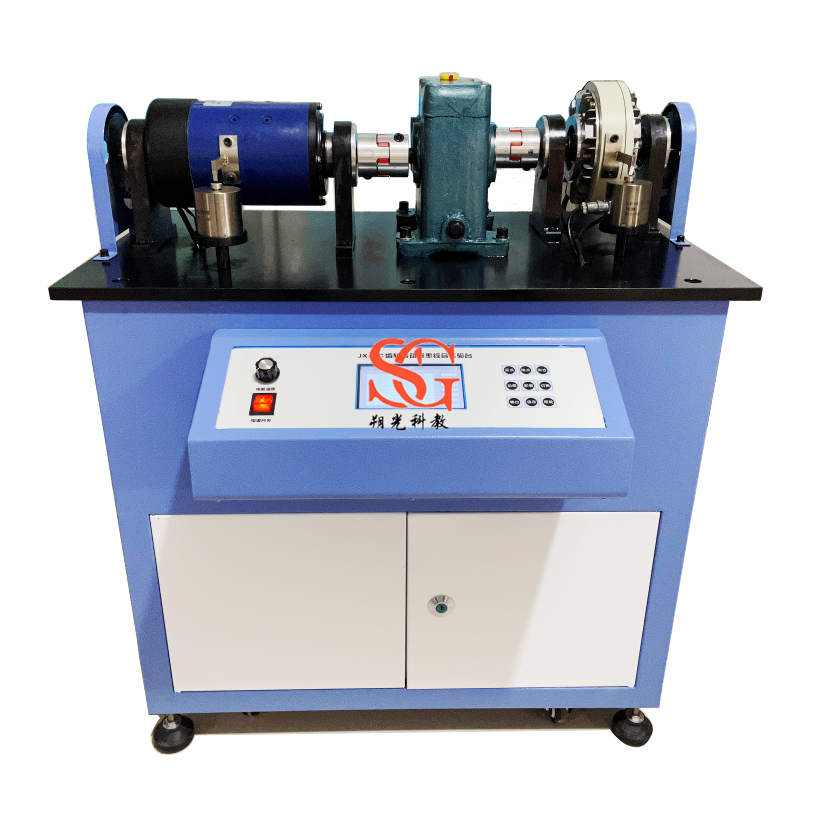

SG-JX511 齒輪傳動效率測試實驗臺
一、產品功用
齒輪傳動效率測試實驗臺，是原齒輪傳動效率測試實驗臺升級換代產品，升級后實驗臺的測試精度更高，使用壽命更長。
機械傳動中，功率的損失主要由軸承摩擦、傳動零件間的相對滑動和攪動潤滑油等因素造成的。效率表示能量的利用程度，效率是評定傳動質量?jī)?yōu)劣的重要指標之一。
實驗臺是采用傳感器、微機等先進測控技術的多媒體可視化綜合實驗臺，操作方便、效果直觀等優點，用于測試圓柱齒輪傳動或齒輪傳動的效率，適于開放實驗室配備。
實驗項目及內容：
1、圓柱齒輪傳動效率、轉速和載荷的測定與分析；
2、掌握測量轉矩、轉速、效率、功率等方法
二、產品特點
1、實驗臺組件采用整體式結構，提高了裝配精度，安裝調整、更加迅速方便；
2、本實驗臺除設計有測試電機力（轉矩）傳感器外還設計有磁粉加載力（轉矩）傳感器，可測試并反饋磁粉加載器輸出轉矩，如此取樣數據是磁粉加載器的實際轉矩，使傳動效率測量精度更高。
3、該實驗臺操作簡便、安全、直觀性強、傳感器測量精度高，系統數據傳輸穩定可靠；使用RS232串口與計算機通訊。
4、實驗臺外形為工作臺板+箱體落地式結構，工作臺板材料為高強度冷軋鋼板，經铇、銑、平磨等工序精工制作，表面光亮，達二級平板精度，剛度大、抗震性能好。鋼制件精加工表面均作防銹處理，發蘭、鍍鎳；箱體表面噴塑平整光滑清潔、無劃跡和脫落斑點。箱體底部裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
5、配備專用實驗軟件對數據進行處理、分析，可以顯示、保存、打印實測實驗曲線。
6、配套虛擬仿真教學與實驗立體軟件資源
實驗臺貼有二維碼，通過手機或移動終端掃描二維碼可進入虛擬仿真實驗系統，該系統采用重力引擎技術，所有模型包括螺絲與實物1:1建模設計使虛擬軟件系統具有實際的物理意義，虛擬實驗系統，可通過用戶交互操作，360度宣傳，放大縮小，并能完成完成的實驗過程，可通過操作與實物一模一樣的操作面板操作控制實驗臺（投標現場須用手機掃描二維碼演示該功能）
三、主要配置及參數：
1. 圓柱齒輪減速器1臺；m=2 z1=14 z2= 70 加工精度8-8-7GK和8-8-7EJ
2. 5英寸彩色觸摸液晶屏 1塊，分辨率800X480
3. 直流調速電機 1臺 調速0-1450rpm ，功率 355W；
4. 壓力傳感器：2個 精度0.1%
5. 測速裝置：2套
6. 裝拆工具 1套
7. 專用軟件光盤 1張；
8. 使用說明與實驗指導書 1本
9. 外形尺寸 約800×450×1000mm；
10. 重量：約110 kg。
|
