SG-GCS08 公差配合與精度檢測組合實訓裝置
一、產品概述
公差配合與精度檢測組合實訓裝置是我公司教學與科研人員根據《公差配合與技術測量》課程的教學要求，以及現代企業對精度檢測工程技術人員的實際要求，精心設計的一套實際零件精度檢測組合實訓產品。

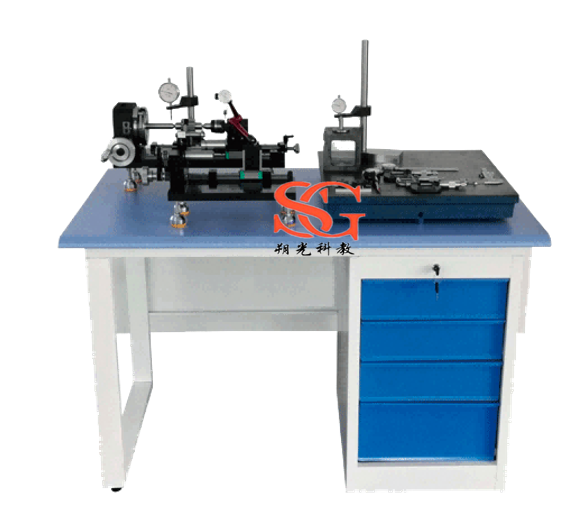

1、公差配合與精度檢測組合實訓裝置采用臺式結構設計，主要由實訓臺、精密鑄鐵平板、檢測方箱、徑向/端面跳動測量儀、齒輪徑向跳動測量儀、工量具、被測零件組成。
2、公差配合與精度檢測組合實訓裝置在功能設計上由《公差配合尺寸的測量與檢驗》、《形位誤差的測量與檢驗》及《表面粗糙度對比檢驗》三大部分組成，其目的是加深學員對誤差及公差基本概念的了解，掌握誤差測量方法的技能。
3、公差配合與精度檢測組合實訓裝置可作為本科高等工科院校和高職高專院校機械類各專業教學、實訓用器材，也可作為企事業單位有關工程技術人員培訓用。
二、產品特點
1、項目實際化：以真實零件為檢測對象，以實際量具為檢測手段；
2、功能系統化：誤差測量、合格零件判斷、誤差分析三位一體訓練模式；
3、學生大眾化：小型組合臺式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的標準圖紙、指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：檢測零件、測量工具、標準圖紙及指導書均放在組合臺訓練中，管理十分方便。
三、實訓項目
（一）公差配合尺寸的測量與檢驗
|
實訓一：基本尺寸的測量與檢驗 |
|
序號 |
實訓項目 |
序號 |
實訓項目 |
|
實訓1-1 |
長度尺寸的測量與檢驗 |
實訓1-3 |
內圓尺寸的測量與檢驗 |
|
實訓1-2 |
外圓尺寸的測量與檢驗 |
實訓1-4 |
孔深及鍵槽深尺寸的測量與檢驗 |
|
實訓二：齒輪尺寸的測量與檢驗 |
|
實訓2-1 |
齒輪齒（弦）厚誤差的測量與檢驗 |
實訓2-2 |
齒輪公法線長度誤差的測量與檢驗 |
|
實訓三：普通螺紋尺寸的測量與檢驗 |
|
實訓3-1 |
用螺紋樣板測量螺距 |
實訓3-3 |
用螺紋環規檢驗外螺紋 |
|
實訓3-2 |
外螺紋中徑尺寸的測量與檢驗 |
實訓3-4 |
螺紋塞規檢驗內螺紋 |
|
實訓四：配合尺寸的測量與檢驗 |
|
實訓4-1 |
軸與孔配合尺寸的測量與檢驗 |
實訓4-3 |
普通平鍵配合尺寸的測量與檢驗 |
|
實訓4-2 |
滾動軸承配合尺寸的測量與檢驗 |
實訓4-4 |
花鍵配合尺寸的測量與檢驗 |
（二）形位誤差的測量與檢驗
|
實訓一：形狀誤差的測量與檢驗 |
|
序號 |
實訓項目 |
序號 |
實訓項目 |
|
實訓1-1 |
直線度誤差的測量與檢驗 |
實訓1-3 |
圓度與圓柱度誤差的測量與檢驗 |
|
實訓1-2 |
圓度誤差的測量與檢驗 |
實訓1-4 |
平面度誤差的測量與檢驗 |
|
實訓二：方向誤差的測量與檢驗 |
|
實訓2-1 |
垂直度的測量與檢驗 |
實訓2-2 |
平行度誤差的測量與檢驗 |
|
實訓三：位置誤差的測量與檢驗 |
|
實訓3-1 |
同軸度誤差的測量與檢驗 |
實訓3-3 |
徑向全跳動誤差的測量與檢驗 |
|
實訓3-2 |
徑向圓跳動誤差的測量與檢驗 |
實訓3-4 |
端面圓（或全）跳動誤差的測量與檢驗 |
|
實訓四：齒輪形位誤差的測量與檢驗 |
|
實訓4-1 |
齒圈徑向跳動誤差的測量與檢驗 |
實訓4-2 |
齒輪齒向誤差的測量與檢驗 |
（三）形位誤差的測量與檢驗
|
序號 |
實訓項目 |
序號 |
實訓項目 |
|
實訓1-1 |
外圓車表面粗糙度對比檢驗 |
實訓1-3 |
刨削表面粗糙度對比檢驗 |
|
實訓1-2 |
端銑表面粗糙度對比檢驗 |
實訓1-4 |
平面磨表面粗糙度對比檢驗 |
四、技術參數
|
總體參數概述 |
|
項目 |
參 數 |
項目 |
參 數 |
|
外形尺寸 |
1500*600*820 mm |
重量 |
125kg |
|
類型 |
臺式（檢測裝置、檢測零件、標準圖紙及指導書） |
教學資料 |
實訓圖紙、指導書
配套教材 |
|
配套測量儀器 |
|
項目 |
參 數 |
項目 |
參 數 |
|
游標卡尺 |
0-150mm/0.02mm |
公法線千分尺 |
0-25mm/0.01mm |
|
齒厚卡尺 |
m1-26/0.02mm |
螺紋環規(通、止) |
M10-6g |
|
外徑千分尺 |
0-25mm/0.01mm |
螺紋塞規(通、止) |
M10-6H |
|
內徑百分表 |
10-18mm/0.01mm |
60°公制螺紋樣板 |
螺距：0.5-7 |
|
螺紋千分尺 |
0-25mm/0.01mm |
55°英制螺紋樣板 |
螺距：
4-48/每英寸螺紋牙數 |
|
杠桿百分表 |
0-0.8mm/0.01mm |
百分表 |
0-5mm/0.01mm |
|
百分表 |
0-3mm/0.01mm |
齒輪模數測頭 |
測頭直徑Sφ4.5 |
|
校對量塊 |
35x15x9mm |
|
|
|
精密鑄鐵平板 |
500x500mm/2級 |
方箱 |
100x100x100mm/2級 |
|
徑向/端面跳動測量儀 |
390x150x210mm |
齒輪徑向跳動測量儀 |
524x150x210mm |
|
對比塊樣塊：車 |
Ra0.8/1.6/3.2/6.3 |
對比塊樣塊：刨 |
Ra0.8/1.6/3.2/6.3 |
|
對比塊樣塊：銑 |
Ra0.8/1.6/3.2/6.3 |
對比塊樣塊：磨 |
Ra0.8/1.6/3.2/6.3 |
|
公差配合實訓用配套零件 |
|
項目 |
參 數 |
項目 |
參 數 |
|
測量軸（階梯型） |
φ20x100 |
測量內花鍵 |
φ25x15 |
|
測量螺紋軸 |
M10x75 |
測量平鍵(A型) |
5x16 |
|
測量深溝球軸承 |
GB/T276 61901 P0級 |
測量軸套 |
外徑40，內徑24x15x18 |
|
測量外花鍵 |
φ25x22 |
測量齒輪 |
m=3 Z=20 齒寬15 |
|
形位誤差實訓用配套零件 |
|
項目 |
參 數 |
項目 |
參 數 |
|
測量軸-1 |
φ30x60 |
測量軸-4 |
φ60x95 |
|
測量軸-2 |
φ50x40 |
測量尺 |
120x25x5 |
|
測量軸-3 |
φ50x60 |
齒輪軸 |
φ42.5x78 |
|
配套輔助工具 |
|
項目 |
參 數 |
項目 |
參 數 |
|
十字螺絲刀 |
φ3x50 |
內六角扳手 |
S3x130 |
|
內六角扳手 |
S2.5x120 |
內六角扳手 |
S5x160 |
|
