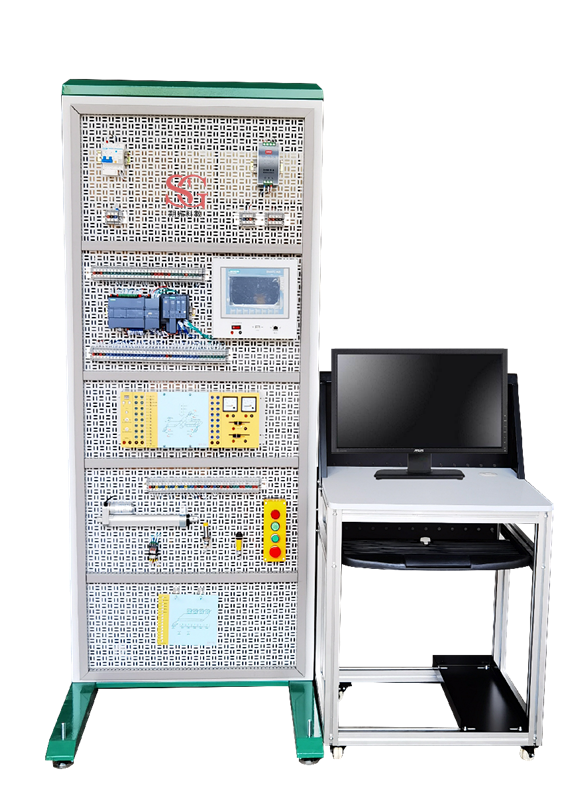

一、 產品概述
該裝置是根據人力資源和社會保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。
二、 研發背景
1. 該裝置是根據人力資源和社會保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。
2. 工業迅速發展處理器要求不斷提高，教學需要與時俱進設備要不斷升級，而教學還需要從基礎學起，同時滿足需要實驗室建設重復會導致浪費資金和實驗室空間。
3. 一個產品需要多種加工工藝，導致工業現場設備錯縱復雜，一個主機不能完成所有工作，需要多個站點進行相互配合完成。
4. 不同層次的考核需要不同設備，不能有機的進行結合，有些實訓完成后無法進行考量檢查學生的接受程度。
三、 裝置特色
1. 實訓建設理念為一次性建設，本設備采用通用型寬展口，所有主機的I/O口都可通過擴展口引出，可以用于插接式訓練，也可進行線接式實操訓練；還設有兩塊可拆卸的網孔板可對不同層次的學生進行考核。
2. 采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏、通信模塊等，配套工控組態監控軟件，實現仿真化、信息化實訓教學。
3. 項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。
4. 仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，模擬工業現場控制，可以進行編程訓練、程序編寫測試等功能。
5. 模塊化網絡系統：網絡結構主要由西門子主機S7-1200、觸摸屏、伺服電機構成，根據工業中西門子PLC應用歷程構建了一個工業網絡，網絡通訊涉及PROFINET通訊、以太網通等多層網絡通訊。
四、 技術性能
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3. 裝置容量：＜0.5kVA
4. 重    量：100kg
5. 外形尺寸：1780mm×730mm×1460mm
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
五、 基本配置及功能
1. S7-1200單元
S7-1200單元主要由主機1215C和信號轉接板組成。
主機1214C,125 KB 工作存儲器；24VDC 電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和；板載 6 個高速計數器和 4 個脈沖輸出；信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達 8 個用于 I/O 擴展的信號模塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信，配置一個模擬量模塊SB1232(1路模擬量輸出）
2. 觸摸屏單元
觸摸屏單元采用西門子KTP700 Basic 7寸彩色觸摸屏，用于1200主機以太網通訊，控制和顯示各單元的運行狀態。
3. 以太網交換機
以太網交換機采用非網管型工業以太網10/100MBIT/S交換機，自帶5個雙絞線端口，RJ45 接口；用于構建小型星形和總線形拓?fù)浣Y(jié)構；自帶LED診斷顯示，供電電源DC 24V 。
4. 變頻調速單元
變頻調速單元采用西門子SINAMICS 系列G120C變頻器，三相380V供電，輸出功率0.55KW。集成PROFINET通訊接口，提供BOP操作面板；具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制，磁通電流控制、直流轉矩控制；集成12路數字量輸入，8路模擬量輸入；具備過電壓、欠電壓保護，變頻器、電機過熱保護，短路保護等。
5. 實訓組件
實訓組件主要由電源掛箱虛實結合掛箱，掛箱區域采用開放式結構可根據需求增加不同掛箱。
電源掛箱提供AC380V、AC220V、DC24V電源，為實訓掛箱和電機實訓單元提供動力源；設有啟動停止按鈕，各相電源工作指示，具有過流、過壓、短路等保護。
6. 伺服控制單元
伺服電機主要采用西門子V90伺服，輸入電壓220V，功率200W，內置PN口，伺服電機功率200W ，內置增量編碼器，不帶剎車功能，用于小車運動控制，
7. 小車運動控制
小車運動控制主要由伺服電機、步進電機、傳送帶、滑塊、導軌，模組、等組成，工作電壓AC220V，輸出功率200W。采用數字信號處理器（DSP）作為控制核心，智能功率模塊（IPM） 內部集成了驅動電路,同時具有過電壓、過電流、過熱、欠壓等故障檢測保護電路，具有較強的溫度、濕度、振動等環境適應能力和很強的抗干擾的能力；支持位置、速度和力矩三種方式對伺服馬達進行控制。
8. 電工基礎實訓單元
電工基礎實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。
10.邏輯編程控制對象
1套 信號模擬，包含的模擬器件提供真實的模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。包括：
1）個 電壓表，測量AQ輸出電壓。
2）個 直滑電阻，提供0~12V 直流電壓信號。
3）8路開關和8路LED顯示。
配套教學使用的對象卡，包括：交通燈、自控成型、洗衣機、天塔之光、機械手、自控售貨機、裝配流水線、搶答器、音樂噴泉、自控軋鋼機、郵件分揀機、四節傳送帶、物料分揀、多種液體混合、加工中心、電鍍生產線、電機控制、運料小車控制、攪拌器控制、汽車燈光控制、采用配方形式進行各種實驗，可以任意擴展實訓內容，采用通用底盒加卡片式設計，內置三基色LED燈、開關、安全接插柱，所有I/O口均開放出來。
11.三相交流電機
交流額定電壓380V/△接法，轉速1400轉/min，功率40W，頻率50HZ，絕緣等級E級。
★12.工業自動化數字孿生仿真軟件（實驗室共配1套，具有軟件著作權）
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。軟件通過自動、手動和PLC控制三種模式再現以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致，3D場景的PLC實驗項目：
1）三層電梯控制；2）自動售貨機；3）機械手；4）自動門；5）天塔之光；6）全自動洗衣機；7）自動成型機；8）紅綠燈；9）裝配流水線；10）四路搶答器；11）音樂噴泉；12）軋鋼機；13）郵件分揀；14）物料分揀；15）多級傳輸；16）八段碼顯示；17）多種液體混合；18）雙面銑床；19）電鍍槽；20）交流電機正反轉控制；21）小車運動；22）攪拌站；23）汽車燈光控制；24）汽車火花塞點火控制；25）加工中心控制；26）隧道監控；27）自動扶梯；28）CA6140普通車床PLC改造控制；29）X62W萬能銑床PLC改造控制；30）T68臥式鏜床PLC改造控制；31）M7120平面磨床PLC改造控制；32）Z3050搖臂鉆床PLC改造控制；33）電動葫蘆PLC改造控制；34）Z35搖臂鉆床PLC改造控制；35）M1432A萬能外圓磨床PLC改造控制。36）顆粒上料單元自動化工作站，包括工作臺，型材臺面，上料筒2個，顆粒推送氣缸2個，雙皮帶分揀輸送帶1條，雙工位旋轉吸料機構1個，瓶子上料輸送帶1條，填裝輸送皮帶1條，填裝氣動定位機構1個。
37）擰蓋單元自動化工作站，包括工作臺，型材臺面，加蓋機構1個，擰蓋機構1個，輸送帶1條，定位機構2個。
38）檢測分揀自動化工作站，包括工作臺，型材臺面，龍門檢測機構1個，不合格品分揀機構1個，輸送帶1條，定位機構1個。
39）立體倉庫自動化工作站，包括工作臺，型材臺面，倉庫構架1個，2軸垛機機構1個。

六、主要配置清單

序號	品名	規格	技術參數	數量	單位
1	實訓臺			1	臺
2	實訓電源			1	套
3	電腦桌			1	臺
4	1214 CPU	6ES7214-1AG40-0XB0		1	個
5	V90 Profinet通訊	200W，單相220V		1	套
6	G120C	0.37KW		1	臺
7	BOP-2	6SL3255-0AA00-4CA1		1	個
8	觸摸屏	KTP700 BAISIC PN		1	個
9	步進電機	57步進電機		1	個
10	三相異步電機	380V/220V  180W		1	臺
11	傳感器	接近開關		1	套
12	交換機			1	批
13	模組			1	套
14	邏輯控制對象			1	套
15	學生凳			2	張
16	教學軟件			50	點


七、可實驗內容：
1、PLC基本邏輯控制實驗
2、PLC模擬量控制實驗
3、交通燈
4、自控成型
5、洗衣機
6、天塔之光
7、機械手
8、自控售貨機
9、裝配流水線
10、搶答器
11、音樂噴泉
12、自控軋鋼機
13、郵件分揀機
14、四節傳送帶
15、物料分揀
16、多種液體混合
17、三軸加工中心
18、電鍍生產線
19、電機控制
20、運料小車控制
21、攪拌器控制
22、汽車燈光控制
23、汽車火花塞控制
24、隧道風機控制
25、三層電梯控制
26、藝術彩燈控制
27、LED數碼管控制
28、伺服電機參數設置
29、伺服電機的位置控制
30、伺服電機的速度控制
31、伺服電機轉矩控制
32、步進電機參數設置
33、步進電機位置控制
34、步進電機速度控制
35、單軸運動控制
36、變頻器參數設置
37、變頻器BOP控制
38、變頻器點動控制
39、變頻器連續控制
40、變頻器外部端子控制
41、變頻器外部模擬量控制
42、PLC控制三相異步電機的點動控制
43、PLC控制三相異步電機自鎖控制
44、PLC控制三相異步電機的正反轉控制
45、PLC控制三相異步電機的星三角控制
46、觸摸屏的通訊控制
47、觸摸屏畫面編輯實驗
48、觸摸屏上載下載實驗
49、觸摸屏與PLC通訊實驗
50、PLC與伺服電機通訊控制實驗
51、PLC與變頻器通訊控制實驗
52、觸摸屏、PLC、變頻器網絡控制實驗
53、觸摸屏、PLC、伺服電機網絡控制實驗
54、觸摸屏、PLC、伺服電機、變頻器綜合網絡控制實驗
★六、配套教學資源（共配1套，購5臺以下無此項配置）：
1、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）部分微課內容舉例：

學習項目	學習任務	參考課時
項目一、三相異步電動機啟動線路制作、調試與故障排除	任務一：識別低壓電器及異步電動機	2
	任務二：點動與自鎖正轉控制線路的實施	12
	任務三：聯鎖正反轉控制線路的實施與檢測	12
	任務四：Y-△降壓?jiǎn)��?dòng)控制線路分析與接線	6
	任務五：三相異步電動機順序控制線路安裝與測試	6
項目二  三相異步電動機行程控制線路的設計及實施	任務一：電動葫蘆控制線路設計及實施	6
	任務二：工作臺自動往返線路設計及實施	4
項目三  三相異步電動機制動控制線路分析設計及實施	任務一：三相異步電動機反接制動控制線路安裝與測試	4
	任務二：三相異步電動機能耗制動控制線路安裝與測試	4
項目四  卷簾門控制電路的安裝、調試及故障排除	任務一：卷簾門控制電路的安裝、調試及故障排除	10
	任務二：卷簾門PLC控制電路設計	4
	任務三：卷簾門PLC控制控制程序設計與調試	6
項目五  傳送帶送料裝置控制線路的安裝、調試及故障排除	任務一：傳送帶送料裝置控制電路安裝、調試及故障排除	10
	任務二：用PLC技術實現傳送帶送料裝置控制	4
	任務三：編寫調試PLC程序及系統總調試	6

2、仿真軟件
★（1）、三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權）
一、產品技術要求
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、產品內容要求

級別	內容	備注
中級	PLC工作原理控制、程序的執行過程、電動機的起�？刂啤㈦妱�(dòng)機的正反轉控、電動機循環正反轉控制、三速電動機控制
高級	星/角起動控制、電動機正反轉能耗制動控制、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置控制、簡易機械手的控制
技師	電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、小推車控制、停車場車位的控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作
綜合	手持編程器的操作、X62W萬能銑車、Z3050搖臂鉆床、CA6140型車床



（2）、西門子PLC仿真實訓軟件（具有軟件著作權，網絡版）

軟件以西門子PLC S7-200系列型號為依據，對重點、難點PLC控制電路展開仿真實訓。通過3D Max建模，結合Flash編程技術，融合教學設計，每個實訓項目精心設計了實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器的應知應會全部要求。
本軟件在研制中力爭貫徹如下的設計思想：以就業為導向，以技能訓練為核心，體現職業性；以三維職場的構建與再現為訓練環境，體現情境性；以真實項目為引領、任務為驅動、工藝過程主線，體現過程性；以學生自主訓練為主，教師演示為輔，體現以學生為主的主體性；以職業生產活動為中心，強化技能養成，體現養成性。
本軟件主要以網絡形式發布，供學生在C/S架構的微機室使用，標準配置為30個終端，可供至少一個班的學生上機仿真實訓。單機版另配，主要供教師演示性教學以及實訓教師備課使用。
本軟件適用于機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定，是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。

一級模塊	二級模塊	三級模塊
基本指令	電動機啟�？刂�	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	電動機正反轉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	電動機循環正反轉	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	可逆運行反接制動	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	三速電機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	星角降壓?jiǎn)��?dòng)控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	數碼管點亮控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	交通燈控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	恒壓供水系統控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接
應用指令	循環彩燈控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	停車場車位控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	小推車控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	簡易三層電梯控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
順序控制指令	大小球傳送裝置控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	簡易機械手控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	音樂噴泉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	運料小車控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	電鍍生產線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	皮帶運輸線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	工業洗衣機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	雙面銑床控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行



（3）、自動化生產線考核仿真教學軟件（網絡版，具有軟件著作權）
自動化生產線考核軟件是以目前流行的自動生產線安裝調試技能大賽裝備(教育部指定競賽裝備)為實物模型,軟件以實際工程項目為主線，以項目進程為引領，突出技能訓練；強調職場場景，全部考核在三維場景下進行，具有很強的職業性、情景性、過程性與互動性。軟件分為兩大部分，分別是安裝部分考核和編程部分考核。每個項目中又包括若干個項目進程，每個項目也有若干個進程，考生必須依次對所考內容進行作答，如果該步驟操作具有困難性可以點擊右下角“跳過”按鈕跳過該操作進程考核。
一、安裝部分考核：單元安裝、部件安裝、氣路連接、電氣連接、PLC通信5個項目?jī)?nèi)容。
1.單元安裝：操作進程中包括供電單元檢查、加工單元安裝、裝配單元安裝、分揀單元安裝等4部分考核任務。
1.1供電單元檢查包括供電單元上電檢查進程，從工具庫選取萬用表拖動到總電源控制斷路器處測量AC380V和AC220V帶電情況→將數字萬用表檔位調到交流750V→拖動數字萬用表紅黑表筆分別到黃綠、黃紅、綠紅端測量AC380V帶電情況→再拖動數字萬用表紅黑表筆分別到黃藍、綠藍、紅藍端測量AC220V帶電情況；
1.2加工單元安裝包括單元安裝、裝置側總線接線、單元通電、輸入點檢查、傳感器位置調整、輸出點檢查進程等
1.3裝配單元安裝包括單元安裝、裝置側連接、單元通電、輸入點檢查、傳感器檢查、輸出點檢查進程等
1.4分揀單元安裝包括單元安裝、裝置側連接、單元通電、輸入點檢查、傳感器檢查、輸出點檢查進程等
2.部件安裝：操作進程中包括元件檢查、輸送單元、供料單元等考核任務。
2.1元件檢查：此部分給出若干個輸送單元和供料單元的元件模型，再同時給出裝配站的警示燈模型和分揀站交流電機的模型。當點擊警示燈和交流電機時，警示燈和交流電機會消失，然后給出對勾。都選完之后可以進入下一步，如果沒選對則一直停留在這一步，按跳過按鈕才能進入下一步；
2.2輸送單元包括輸送臺裝配、機械手裝配、坦克鏈安裝、伺服接線、裝置側接線考核進程等
2.3供料單元包括支撐架裝配、物料臺裝配、送料機構裝配、供料單元固定、電磁閥組裝配、氣路連接、裝置側接線、單元安裝等考核進程。
3.氣路連接：主氣路連接、供料氣路調試、加工氣路調試、裝配氣路調試、輸送氣路調試、分揀氣路調試等6部分考核任務。在考核平臺頁面下考生自行完成主氣路的連接，不給任何的提示；在訓練平臺在設置 2個按鈕，提示、答案，點提示會出現接下來要連接的兩個點，當連接完之后則不再提示接下來的電；點答案則給出完整的氣路連接答案→完成供料單元?dú)饴返恼{(diào)試→顯示加工單元部分，按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位完成加工單元?dú)饴返恼{(diào)試→按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位，完成裝配單元?dú)饴返恼{(diào)試→按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位，完成輸送單元?dú)饴返恼{(diào)試→按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位，完成分揀單元?dú)饴返恼{(diào)試；
4.電氣連接：原理圖設計、電氣接線、通電檢查、變頻器設置、伺服驅動設置等5部分考核任務。屏幕上顯示供料-輸送站電路圖，在考核系統中不給出文字提示，完成供料-輸送站的原理圖設計→點擊輸入端之后，出現輸入端的電氣接線圖；點擊輸出端出現輸出端的電氣接線圖，考核系統中不給出電氣接線圖、提示和答案，完成供料-輸送站的電氣接線；→從工具庫中選取萬用表，將萬用表選擇到蜂鳴器擋，測量開關電源的AC220V和DC24V有沒有短路的情況→請完成變頻器參數的設置→完成伺服驅動參數的設置；
5.PLC通信：連接各分站PLC、連接觸摸屏等兩部分考核任務。根據接線圖將各個分站的PLC連接起來→從零件庫中選取觸摸屏連接線，將觸摸屏接口和PLC端接口連接起來；
二、編程部分考核：程序編制、通電運行、故障排除等3個項目?jī)?nèi)容。
1.程序編制：包括供料輸送單元的程序、加工單元程序、裝配單元程序、分揀單元程序、觸摸屏地址選擇等考核任務。完成供料輸送單元的程序編制→完成加工單元的程序編制→成裝配單元的程序編制→完成分揀單元的程序編制；
2.通電運行：加工單元運行、裝配單元運行、分揀單元運行、輸送單元運行和全線運行等等考核任務。進入加工站單站運行后，首先顯示完整的加工站，按下加工站運行按鈕，從零件庫中選取需加工的物料，將其放在物料夾上。從工具庫中選擇儀表螺絲刀，調整光電開關的靈敏度，使光電開光的指示燈變成綠色，同時，夾緊氣缸加緊，接下來自動完成后續加工動作，排除故障并完成加工單元單站運行調試→進入裝配站單站運行后，按下裝配站運行按鈕，從零件庫中選取需裝配的物料，將其放在料倉內，1、從工具庫中選取儀表螺絲刀，調節光釬放大器靈敏度就能檢測到物料；2、從工具庫中選取扳手，向外調節光纖傳感器的位置，此時可以檢測到物料，排除故障并完成裝配單元單站運行調試→進入分揀站單站運行后，按下分揀站運行按鈕，從零件庫中選取需加工的物料，將其放到分揀站物料臺上，分揀站工作。
3.故障排除：包括變頻器參數鎖定和伺服驅動器錯誤兩個考核項目。進入變頻器參數鎖定后，顯示變頻器，此時無論怎么動變頻器上的按鈕，都顯示HOLD，解決方法，按住MODE鍵2S，解除鎖定模式→進入伺服驅動器錯誤后，畫面顯示伺服器，此時無論怎么動伺服器上的按鈕，都閃爍顯示ERR210。解決方法，先斷開伺服驅動斷路器，連接好通信電纜，重新打開斷路器，伺服驅動器即恢復正常；
