序號 |
配置
名稱 |
規格參數 |
|
1 |

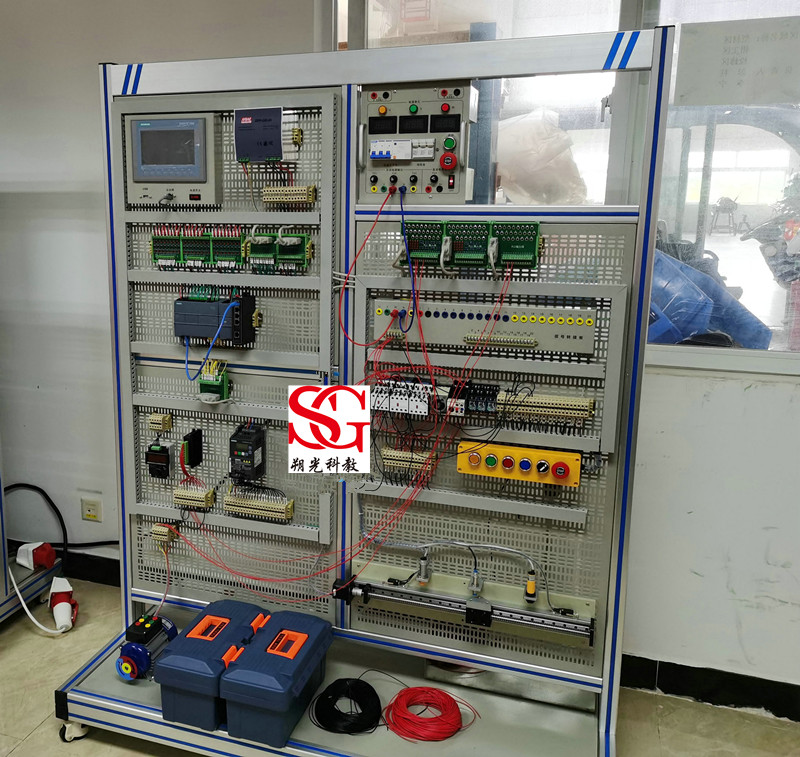

設備臺體 |
1.設備主體框架采用優質128mm×34mm±1mm工業鋁型材搭建而成，設備布件區域采用由1.5mm厚優質鋼板經數控機械精加工制作的標準網孔板，表面經酸洗磷化后，高溫靜電噴塑處理；
2.設備底部帶輪，方便設備的移動和放置。
3. 尺寸：≥W1400*D700*H1800mm |
|
電源箱（ 可脫離實驗臺單獨使用） |
4.交流輸出：三相五線交流380V±10％單相三線交流220±10％使用自動空氣開關通斷電源， 設有短路保護系統、漏電保護系統、接地保護、急停保護。
5.直流穩壓電源：DC24V/2A以上，調節精度1%，具有短路軟限流和短路自恢復功能。
6.電源智能保護器具有、漏電、過流、短路、浪涌保護功能 |
|
控制模塊Ⅰ |
1、PLC：采用三菱系列主機，F(xiàn)X3U-48MT/ES：基本單元,內置24入/24出(晶體管漏型),AC電源100-240V，1. 內置高達64K大容量的RAM存儲器2.內置業界最高水平的高速處理0.065μS/基本指令3.內置獨立3軸100kHz定位功能(晶體管輸出型)
2、變頻器：采用三菱FR-CS82S變頻器，輸入電壓：200~240V單相交流，適用電機容量：0.4kW
額定容量：1.0kVA
. 額定電流：2.5(2.1)
. 過負載電流額定：150% 60、200% 0.5s(反時限特性)
. 額定電壓：三相200~240V
3、步進電機系統： 可以實現內部定位塊功能，同時具有脈沖位置控制，速度控制，力矩控制模式。
4、觸摸屏：采用昆侖通態tpc 7012ei觸摸屏，按鍵式/觸摸式操作，7"TFT顯示屏，65536 顏色，串行接口。
5、步進驅動器模塊：兩相步進電機驅動器，可正定電流范圍1.0—4.2A，供電電壓DC18-48V，細分1-128，脈沖控制型。 |
|
控制模塊Ⅱ（可脫離實驗臺單獨使用） |
1、采用鋼制實訓模塊為主機，配置鋁質面板，包含多組中間繼電器、指示燈、按鈕等模塊。
2、控制電路使用彈簧式端子 |
|
電氣控制實訓單元 |
電氣控制實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。 |
|
模擬實驗?zāi)K |
塑制掛箱盒體，注塑成型，面板采用PCB板。
PLC001交通信號燈PLC自動控制
PLC002攪拌器的PLC自動控制
PLC003LED數碼管顯示PLC自動控制
PLC004四層電梯的PLC自動控制
PLC005加工中心刀具庫選擇控制
PLC006藝術彩燈造型的PLC控制
PLC007電機的自動控制
PLC008步進電機的PLC控制
PLC009模擬電視發射塔
PLC010自動送料裝車系統 |
|
電腦桌 |
22、功能：工業鋁型材框架結構，單工位，設有電腦主機位及鍵盤支架，用于放置編程電腦。
23、尺寸：不小于L600mm×W700mm×H780mm
24、桌身：桌體底裝有帶剎車萬向輪，方便移動和固定。 |
|
軟件及說明書 |
25、實訓項目的相關編程軟件及參考程序
26、實驗指導手冊 |
|
實訓項目 |
實訓一 異步電動機點動控制電路
實訓二 異步電動機單向點動、起動控制電路
實訓三 異步電動機自鎖控制電路
實訓四 具有過載保護自鎖控制電路
實訓五 異步電動機聯鎖正反轉控制電路
實訓五 雙重聯鎖正反轉控制電路
實訓六 異步電動機星、三角控制電路
實訓七 接觸器控制星、三角控制電路
實訓八 PLC控制電動機啟停
實訓九 PLC控制電動機正反轉
實訓十六 觸摸屏的使用
(一) 觸摸屏的工程創建、編輯與下載
(二) 觸摸屏的離線模擬與應用
(三) 觸摸屏動畫元件應用
(四) 觸摸屏的數值、文本輸入顯示元件應用26
實訓十七 步進電機的使用
(一) 步進電機驅動器的接線
(二) 步進電機驅動器參數的設置
(三) 步進電機的調試
(四) 步進電機驅動器與PLC的脈沖定位控制
實訓十八 變頻器的使用
(一) 變頻器的面板參數設置
(二) 外部端子點動控制
(三) 變頻器控制電機正反轉
(四) 多段速度選擇變頻調速
(五) 實訓十四 PLC控制變頻器外部端子的電機正反轉
(六) 基于PLC數字量控制方式的多段速
(七) 變頻器的博圖參數設置
(八) 變頻器的PN通訊
實訓十九 步進電機控制
實訓二十 模擬實驗內容
（1）與、或、非邏輯功能實驗
（2）定時器、計數器功能實驗
（3）跳轉、分支功能實驗
（4）移位寄存器實驗
（5）數據處理功能實驗
（6）微分、位操作實驗
（7）交通信號燈控制PLC自動控制
（8）自控軋鋼機PLC自動控制
（9）多種液體自動混合PLC自動控制
（20）自動送料裝車系統PLC自動控制
（21）電梯控制PLC自動控制
（22）機械手控制PLC自動控制
（23）五相步進電機模擬控制PLC自動控制
（24）加工中心刀具庫選擇控制PLC自動控制
（25）LED數碼管實驗
（26）天塔之光PLC自動控制
（27）增加基礎實驗內容
（28）三相鼠籠式異步電動機Y/△轉換起動PLC控制 |
|
工具及儀表 |
（1）大兩用螺絲刀 6寸 1把
（2）小兩用螺絲刀1把
（3）內六角 中長桿，9件套裝 1套
（4）剝線鉗鉗 6寸 1把
（5）尖嘴鉗 6寸 1把
（6）工具箱 10寸 1個
（7）萬用表 UT39A+ 1把
（8）壓線鉗 1把 |
