一、產品概述
本裝置是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

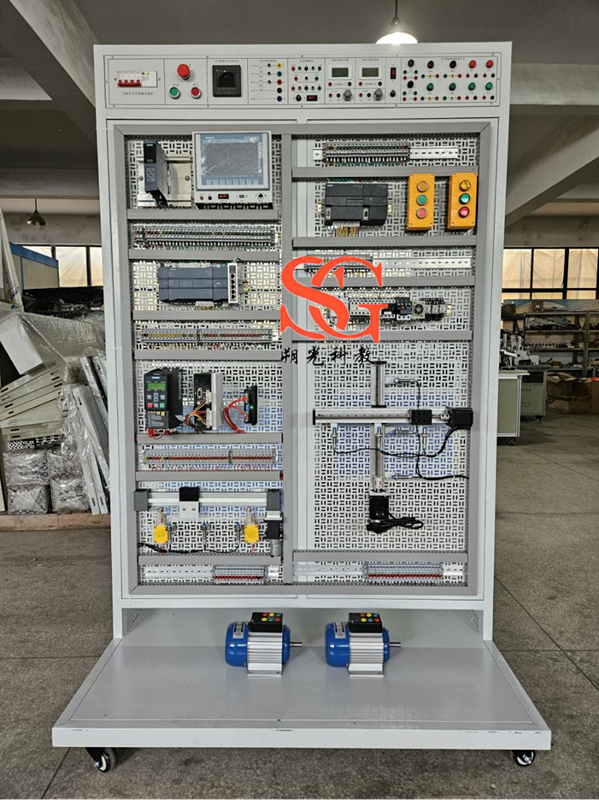

平臺采用立式結構開放式設計，主體采用40*80型材做骨架，周邊采用Q235冷扎鋼板做封板，表面靜電噴塑處理，整機既堅固耐用，又美觀大方。底部裝有帶腳墊萬向輪，萬向輪移動時用，可調腳固定時用，移動固定兩相宜。頂部安裝電源模塊，中部為實訓區域，依據任務安裝不同掛板。

二、電源模塊
1、工作電源：AC380V±10％ 50Hz
2、額定功率：≤1.5kW
3、安全保護功能：漏電保護、過流保護、短路保護、接地保護
4.功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。
6.直流電源：DC24V/6.5A，帶短路保護及自動恢復功能；
7.兩組交流電源輸出：AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
8.電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。

三、主要設備構成

1、PLC電氣模塊
PLC電氣控制掛板安裝有PLC、觸摸屏、變頻器、伺服驅動器、步進驅動器、指示燈按鈕模塊、十字滑臺模型等器件，所有實訓I/O接口均采用插拔式。
1主要器件參數：
1)PLC模塊
品牌：三菱FX3U 64MT-ES-A 晶體管型32進/32出
2)觸摸屏模塊
品牌：三菱GT2107-WTBD-N
3)變頻器系統
品牌：三菱FR-D720S-0.4K
4)伺服系統
品牌：三菱驅動器MR-JE-10A，電機HG-KN13J-S100；
5)步進系統
品牌：步進驅動器、步進電機：雷賽或白山
6)指示燈按鈕模塊
安裝有自復平鈕4個、旋鈕2個、信號指示燈6個，端口引至接線端子。
2、數據可視化單元
三菱GT2107-WTBD-N，TFT彩色液晶屏，7英寸寬屏，【分辨率】：WVGA:1280*800點，顯示字符數：16點陣標準字體時:50字*30行(全角)12點陣標準字體時:66字*40行(全角)顯示顏色：65536色 亮度調節：32級背光燈：LED，存儲用存儲器(ROM):15MB，RS-232： 接口形狀:D-sub 9針，RS-422/485：接口形狀:D-sub 9針(母)，以太網：2ch 數據傳送方式:100BASE-TX/10BASE-T 接口形狀:RJ-45(模塊插頭)，USB(host)：1ch(背面),最大傳送速度:High-Speed 12Mbps 接口形狀:USB-A
USB(device)：1ch(前面),最大傳送速度:High-Speed 12Mbps 接口形狀:USB Mini-B
3、邏輯編程控制對象
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
5、工業自動化數字孿生仿真軟件
軟件通過自動、手動和PLC控制三種模式再現了虛擬工業場景，3D場景的PLC實驗項目和36個邏輯編程控制對象1:1一致，與各種PLC主機兼容。
6、運動控制對象
提供一套伺服電機，伺服驅動器，支持多種通訊方式，配置一個485口，支持位置控制，速度控制，轉矩控制。提供步進電機一套，步進驅動器一套，直線軸承2套，絲杠2套，光桿2套，按鈕開關四個，傳感器6個
7、變頻控制對象
提供三菱變頻器FR-D720S一臺，功率0.4KW，電壓380V，支持4路數字量輸入，3路輸出，兩路模擬量輸入和輸出，一臺三相異步電機，功率180W，
9、產品平臺尺寸
1套 網孔式標準控制屏（臺式）：H1800*W800*D800
配套電腦桌，鋁型材鋼木結構。
10、智能電源管理系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4）、后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
11、教室網絡：需提供整個教室的局域網絡布線

四、可實訓項目
（一）基礎訓練
1、與、或、非邏輯功能測試
2、定時器、計數器功能測試
3、跳轉、分支功能訓練
4、移位寄存器測試
5、數據處理功能訓練
6、微分、位操作測試
7）、三層電梯控制
8、自動售貨機
9、機械手
10、自動門
11、天塔之光
12、全自動洗衣機
13、自動成型機
14、紅綠燈
15、裝配流水線
16、四路搶答器
17、音樂噴泉
18、軋鋼機
19、郵件分揀
20、物料分揀
21、多級傳輸
22、八段碼顯示
23、多種液體混合
24、雙面銑床
25、電鍍槽
26、交流電機正反轉控制
27、小車運動
28、攪拌站
29、汽車燈光控制
30、汽車火花塞點火控制
31、加工中心控制
32、隧道監控
33、自動扶梯
34、CA6140普通車床PLC改造控制
35、X62W萬能銑床PLC改造控制
36、T68臥式鏜床PLC改造控制
37、M7120平面磨床PLC改造控制
38、Z3050搖臂鉆床PLC改造控制
39、Z35搖臂鉆床PLC改造控制
41、M1432A萬能外圓磨床PLC改造控制
（二）綜合訓練
1、觸摸屏的基本畫面編輯實訓
2、觸摸屏通訊參數設置實訓
3、觸摸屏上下載程序?qū)嵱?br /> 4、觸摸屏的交通燈控制實訓
5、PLC與觸摸屏通訊實訓
6、伺服電機的參數設置
7、伺服電機的外部端子控制
8、伺服電機的位置控制
9、伺服電機 模擬量控制
10、伺服電機通訊控制
11、步進電機單數設置
12、步進電機速度控制
13、步進電機位置控制
14、變頻器參數設置
15、變頻器面板啟停
16、變頻器外部端子啟停
17、變頻器模擬量控制
18、變頻器通訊控制
19、觸摸屏、PLC、變頻器控制
20、觸摸屏、PLC、伺服電機脈沖控制
21.單軸運動控制
22.雙軸運動控制
