一、產品簡介

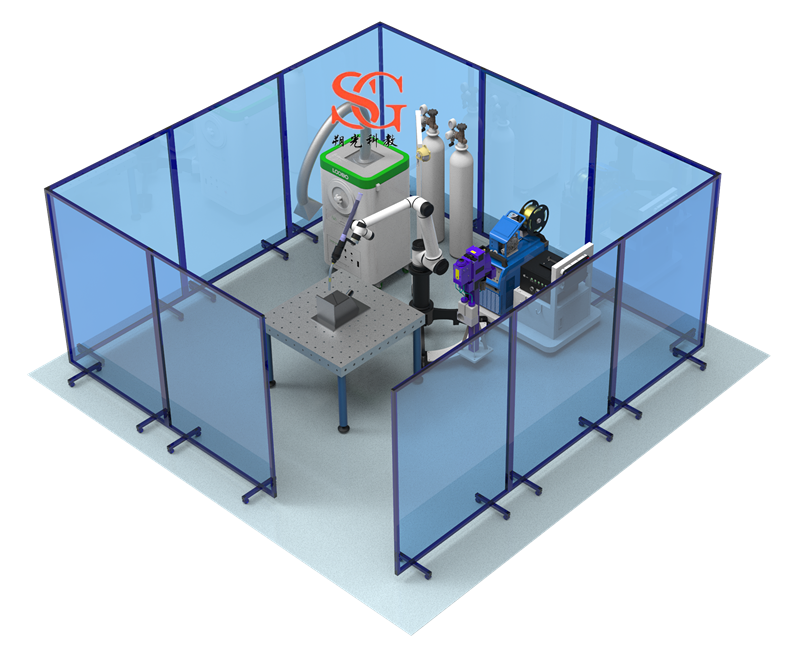

本產品由6軸協作機器人、焊接工作臺、智能焊接電源、機器人空冷焊槍、集成式清槍站、煙塵凈化器、保護氣瓶和安全防護裝置等組成。可以根據實際需要完成相應焊接任務，讓學生掌握基本的焊接技巧與方法，配套說明書和實驗指導書，適用于培養專業的機器人自動化焊接應用人才�？捎糜诤附酉到y(tǒng)原理教學、機器人編程教學、焊接電氣接線教學及焊接工藝研究等。

二、產品特點
靈活性和快速部署：采用柔性焊接工作臺設計，滿足各種工件的焊接作業部署。
易用性：協作機器人的編程簡單直觀，甚至可以支持拖拽示教，使得普通操作工也能快速上手。這大大減少了對專業編程技能的依賴，提高了生產效率。
焊接工藝包：自主研發的焊接工藝包，支持直焊、圓弧焊、包角焊、多層多道焊等多種焊接工藝。充分滿足各種焊接作業的需求。

三、整機參數
占地尺寸（含防護圍欄）：4m（長）×4m（寬）×2m（高）
整機功率：≤4kVA
適用電源：三相AC 380V±10%（50Hz）
溫度：0～50℃；環境濕度：≤90％無水珠凝結；
安全保護：具有接地、漏電壓、漏電流、斷電保護，安全指標符合國家標準。

四、設備與功能模塊

4.1 智能協作機器人

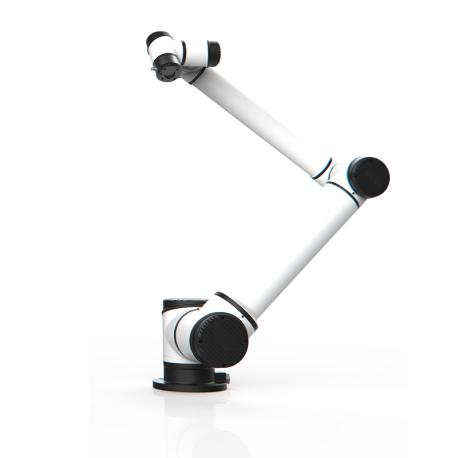

智能協作機器人

產品特點：
（1）協作安全
具有靈敏的力度反饋特性，特有的碰撞監測功能，工作中一旦與人發生碰撞，便會立刻自動停止，無需安裝防護欄，在保障人身安全的前提下，實現人與機器人的協同作業。

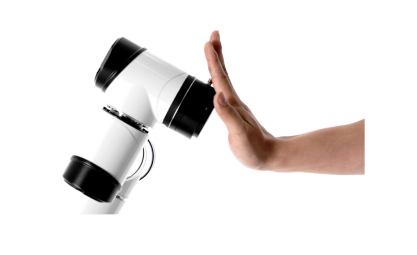

人機協作安全
（2）高精度與靈敏度
機器人的重復定位精度可達±0.03mm，適用于各種自動化中對精度有高度要求的工作。輕質量小型化的身材，面對不同的應用場景，也能快速部署和設置。

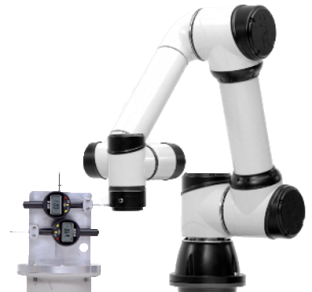

機器人重復定位測試
（3）單易操作
用戶可直接通過手動拖拽來設置機器人的運行軌跡�？梢暬�的圖形操作界面，讓非專業用戶也能快速掌握。

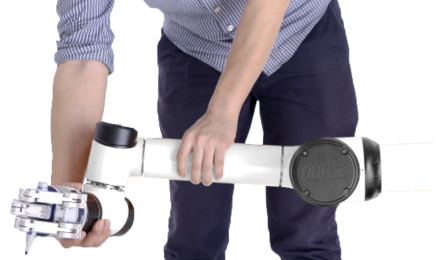

機器人拖拽示教
（4）模塊化
機器人的額定使用壽命為25000小時，即便是在工作超負荷，環境惡劣的情況下，也可正常運行，模塊化的設計理念，讓機器人的維修與保養更加快速與便捷。關節模塊一旦出現故障，用戶可在極短的時間內進行更換。
（5）實用性
包含了工業機器人搬運、上下料、碼垛等常用工藝，集成了IO通信和PLC配合控制以及視覺跟蹤等高端技能，便于技術人員熟悉了解其他應用方式工業機器人工作站的配置和操作，有助于提高技術人員綜合實踐能力。
（6）智能與開放
系統支持多種形式的應用編程接口，提供多種平臺SDK開發包，支持Linux下C/C++編程、Lua腳本語言編程、Windows VC++、Python腳本編程、QT跨平臺編程開發。

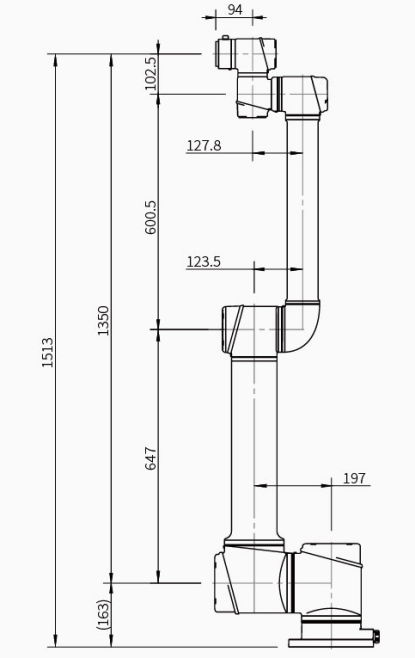

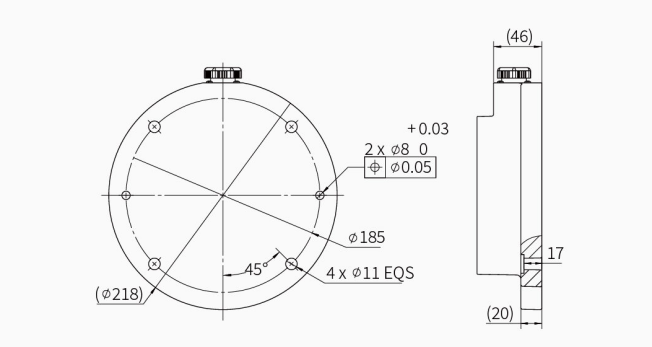

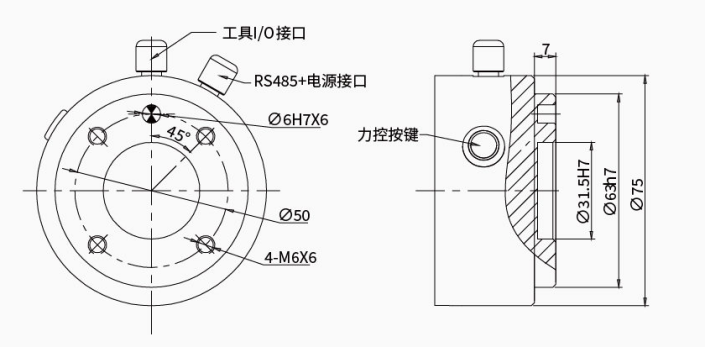

外形尺寸及工作范圍

4.2 智能焊接電源

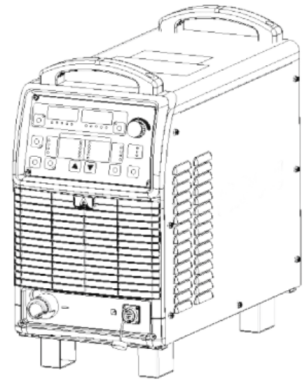

智焊接電源具有脈沖、恒壓、低飛濺三種焊接模式，可以實現碳鋼及不銹鋼、鋁及其合金等金屬的焊接。
焊機采用全數字的控制方式與機器人進行通訊，通過焊接機器人工藝包直接控制焊接參數。焊接飛濺極小，焊縫成型美觀。優化的引弧、收弧以及去球功能。全數字化控制系統，實現焊接過程的精確控制、弧長穩定強大的數字報錯功能，多種故障都有錯誤代碼進行顯示。系統內置焊接專家數據庫，自動智能化參數組合。操作界面友好，一元化調節方式，易于掌握。軟開關逆變技術，整機可靠性高、節能省電。

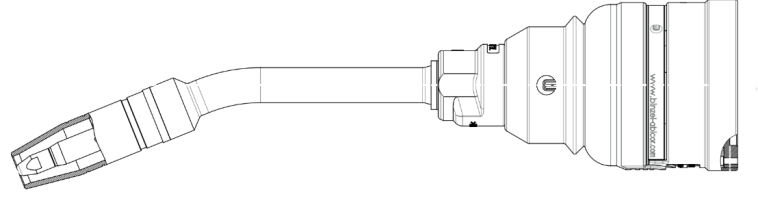

4.3 機器人焊槍

機器人焊槍通過內置空冷方式，采用槍頸連接模塊、緊湊且堅固的防撞器，不同電流大小的槍頸使用同一根電纜，負載應用范圍廣，可以廣泛用于鋼結構、壓力容器、管道焊接兩輪車、健身器材等中厚板以下的碳鋼自動化焊接應用。

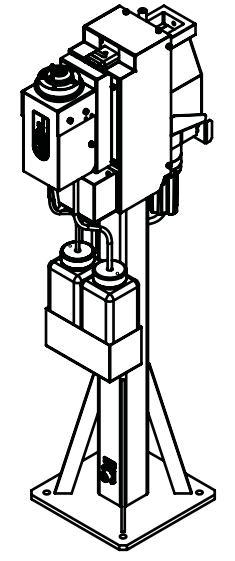

4.4 清槍剪絲裝置

1.防飛濺劑噴射功能
僅靠機器人運動觸發，高效噴霧，低能耗，殘余防飛濺液可收集，全面保護環境清潔。
2.焊渣清理功能
適配各類焊槍、可定制的鉸刀，無需調整-適合所有噴嘴尺寸的V型塊，結實、高品質氣動馬達，高效的焊渣清理，徹底的無污垢灰塵防護，夾緊活塞桿的滾花端面可以增加夾持力并讓焊槍保持在位置上。
3.剪絲功能
產品結實、剪切可靠；焊絲切口整齊、利于起��；高硬度剪絲刀片，使用壽命長；開口剪絲模塊讓焊槍易于“進入”，簡化剪絲示教編程

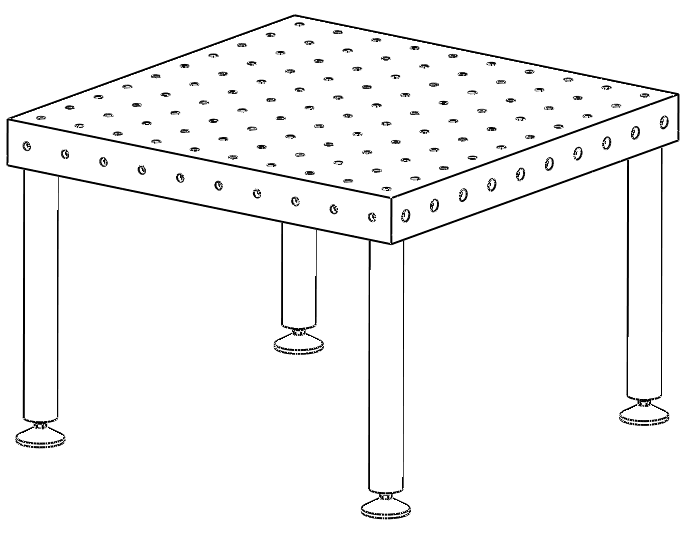

4.5 柔性焊接工作臺

柔性焊接工作臺具有陣列通用固定孔，可根據焊接需求對工件進行快速柔性拆裝。

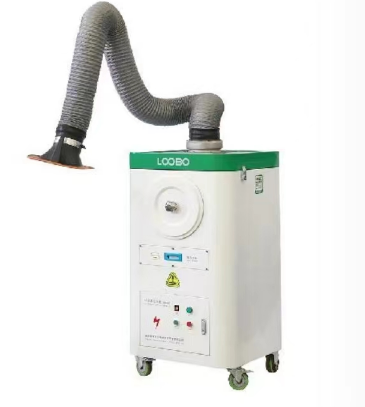

4.6 煙塵凈化器

生產操作過程中產生的煙塵由于風機引力作用通過吸氣罩口吸入移動式焊接煙塵凈化器，首先經過凈化器進風口處的第一層阻火網，可對大顆粒及打磨產生的火星顆粒進行分離截留，初步過濾后的煙塵經過濾芯防護板，進一步對顆粒和殘留火星遮擋，過濾后的煙塵進入主過濾芯（主過濾芯選用進口覆膜聚酯纖維材質，過濾效率達到99.9%），凈化后的氣體再經過活性炭過濾棉進一步的凈化后經出風口達標排放。


4.7 工具及配件

壓塊*4個，膠錘*1個，錘子*1個，內六角扳手*1套，鋼直尺30cm*1把，角尺30cm*1把，磁力表座*2個，焊接檢驗尺*1把，斜口鉗*1把，老虎鉗*1把。

五、實訓項目

六、產品詳細參數


七、仿真軟件（網絡版、具有軟件著作權）

1、工業自動化數字孿生仿真軟件（具有軟件著作權）
（1）功能：
信息化虛擬仿真上位機，交互式軟件接口實現與下位機通訊。采用軟件建模及上位機界面設計，實現與下位機的通訊功能（USB、Wifi、以太網協議），實現上位機的虛擬仿真。
將設備的PLC控制程序下載到真實PLC中，3D仿真模型和仿真數據驅動器取代實物設備受PLC程序控制并反饋相關的傳感器信號。仿真模型接收數據后驅動3D模型運行，運行中機構對應的傳感器等信息通過仿真驅動器IO輸出端輸出到PLC及自動化控制系統的輸入端。
仿真數據驅動器通過IO輸入端采集送料模型、機械手搬運模型、物料傳送分揀模型的輸出控制信息，將輸出控制信息通過USB通信傳送給上位機仿真模型
（2）仿真軟件模型包括：
①　顆粒上料單元自動化工作站，包括工作臺，型材臺面，上料筒2個顆粒推送氣缸2個，雙皮帶分揀輸送帶1條，雙工位旋轉吸料機構1個，瓶子上料輸送帶1條，填裝輸送皮帶1條，填裝氣動定位機構1個。
②　蓋擰蓋單元自動化工作站，包括工作臺，型材臺面，加蓋機構1個，擰蓋機構1個，輸送帶1條，定位機構2個。
③　檢測分揀自動化工作站，包括工作臺，型材臺面，龍門檢測機構1個，不合格品分揀機構1個，輸送帶1條，定位機構1個。
④　立體倉庫自動化工作站，包括工作臺，型材臺面，倉庫構架1個，2軸垛機機構1個。
3、機器人虛擬拆裝及應用仿真軟件
機器人虛擬拆裝及應用采用3D技術與交互式動畫相結合的方式，仿真拆裝工業機器人機構結構，通過對機器人的3D模擬仿真拆裝訓練，可以將每個軸拆卸成獨立的零部件，也可以用獨立的零部件裝配成每個軸，讓學生掌握工業機器人的硬件組成、機器人結構分析、機器人電機安裝、諧波減速器安裝、同步帶安裝、日常保養等機器人維護技巧。

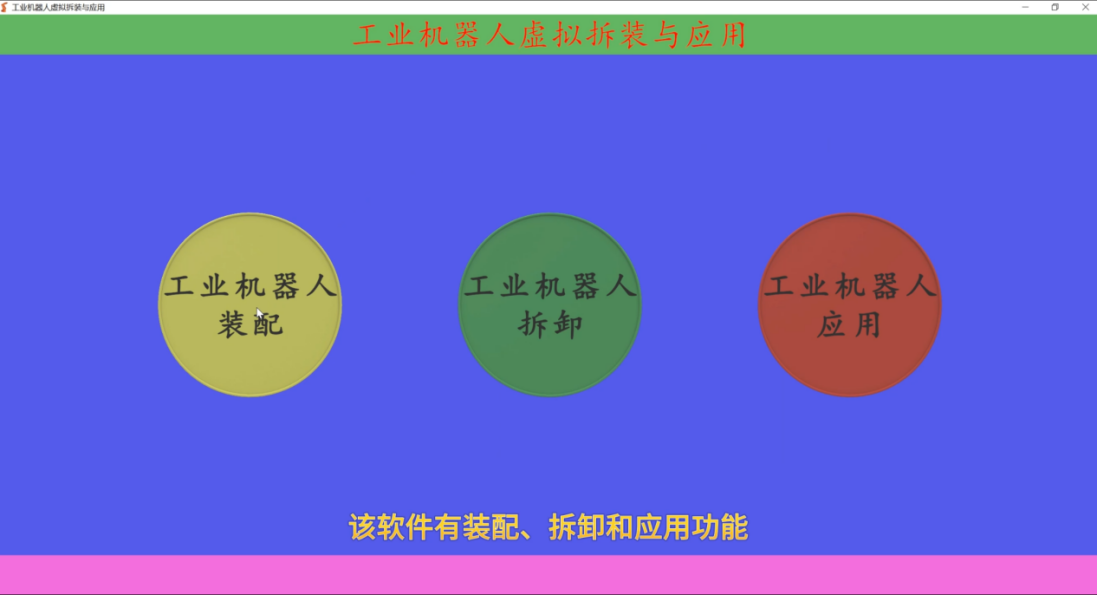

機器人虛擬拆裝及應用設有3大功能：工業機器人裝配、工業機器人拆卸和工業機器人應用。

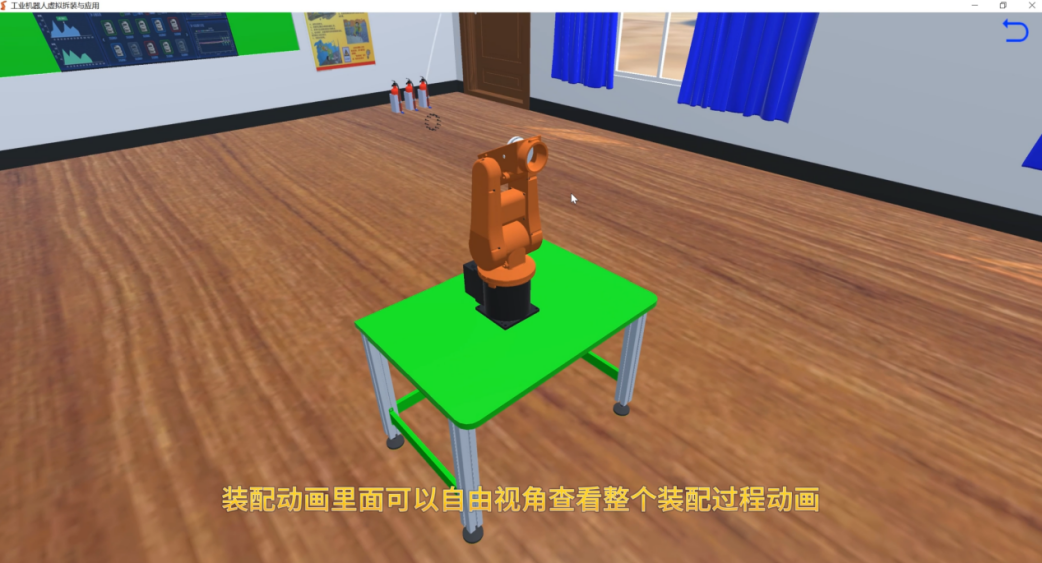

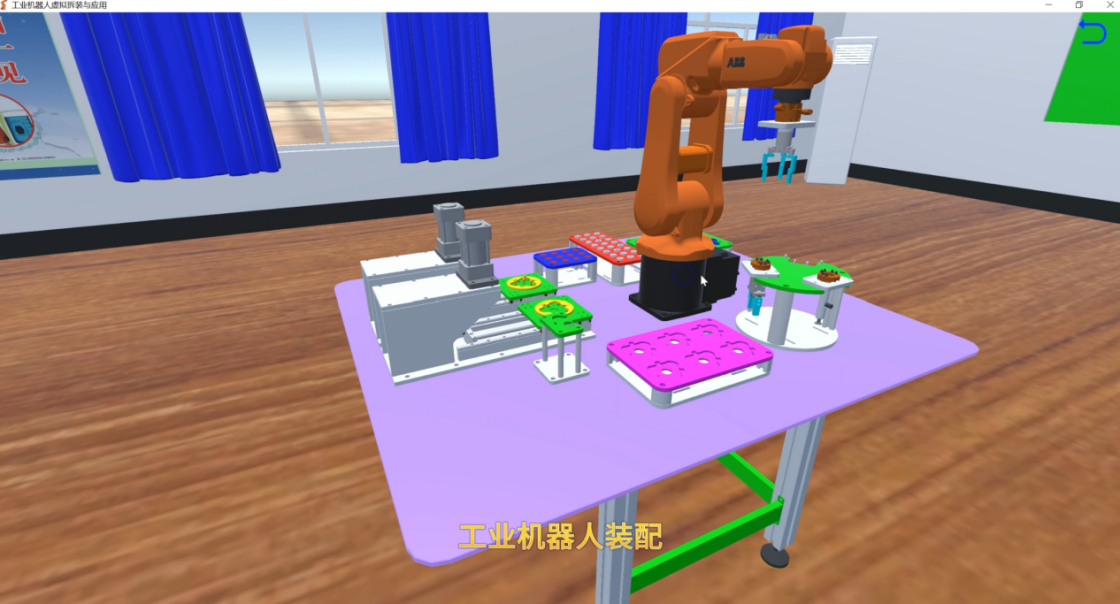

工業機器人裝配

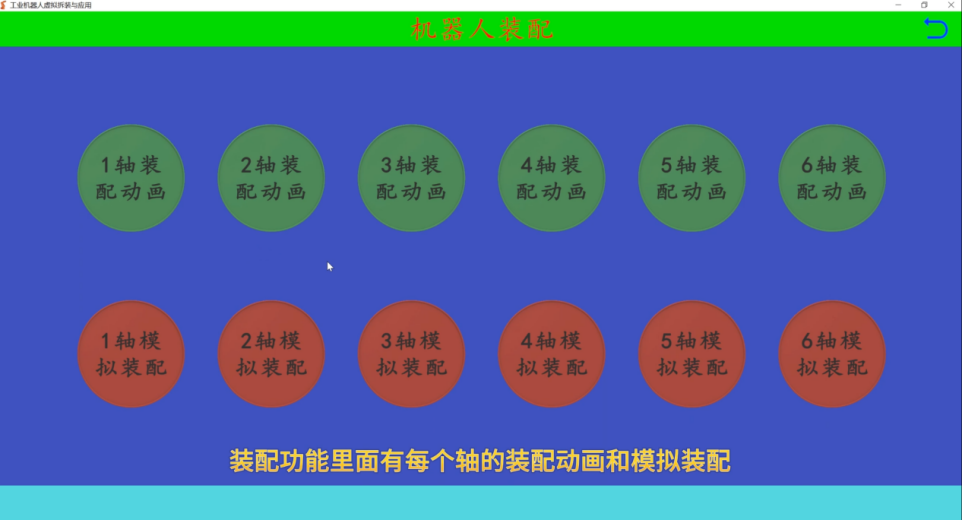

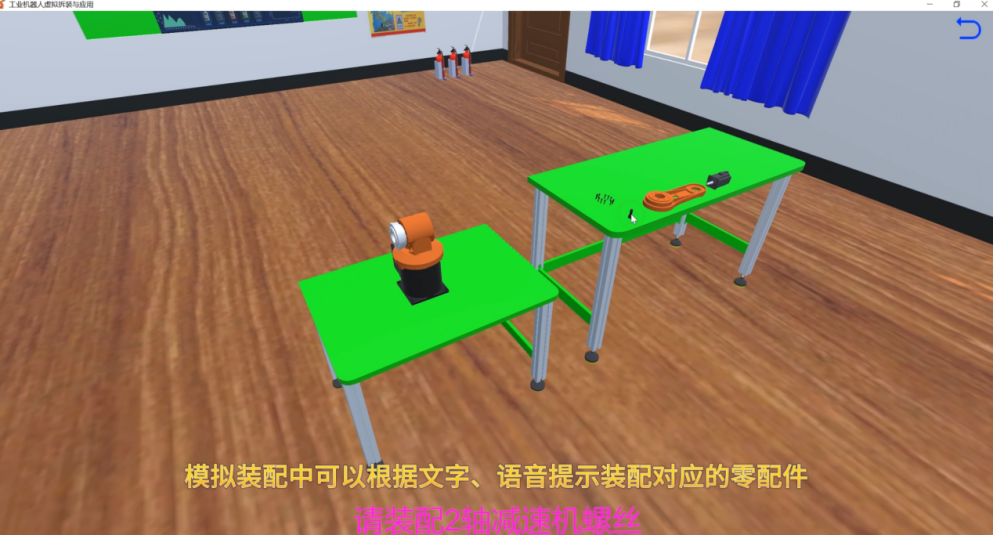

工業機器人裝配中有1-6每個軸的裝配動畫和模擬裝配，在裝配動畫中用戶可以直觀、任意角度地看到每個軸的裝配過程。模擬裝配中用戶可以選擇對應的零部件進行裝配，整個裝配過程都會有語音和文字提示。

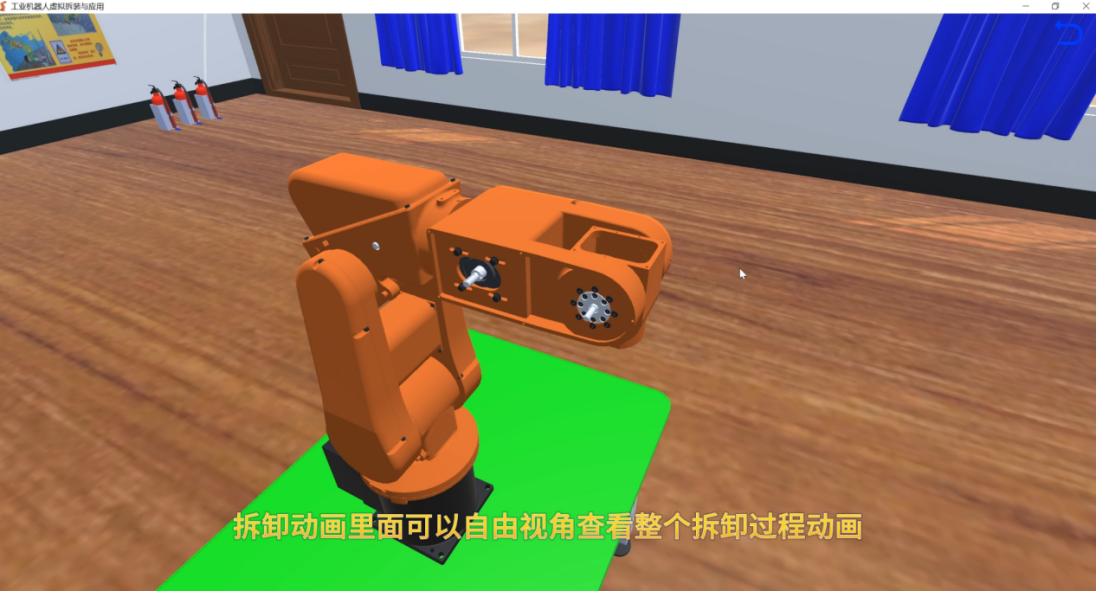

工業機器人拆卸

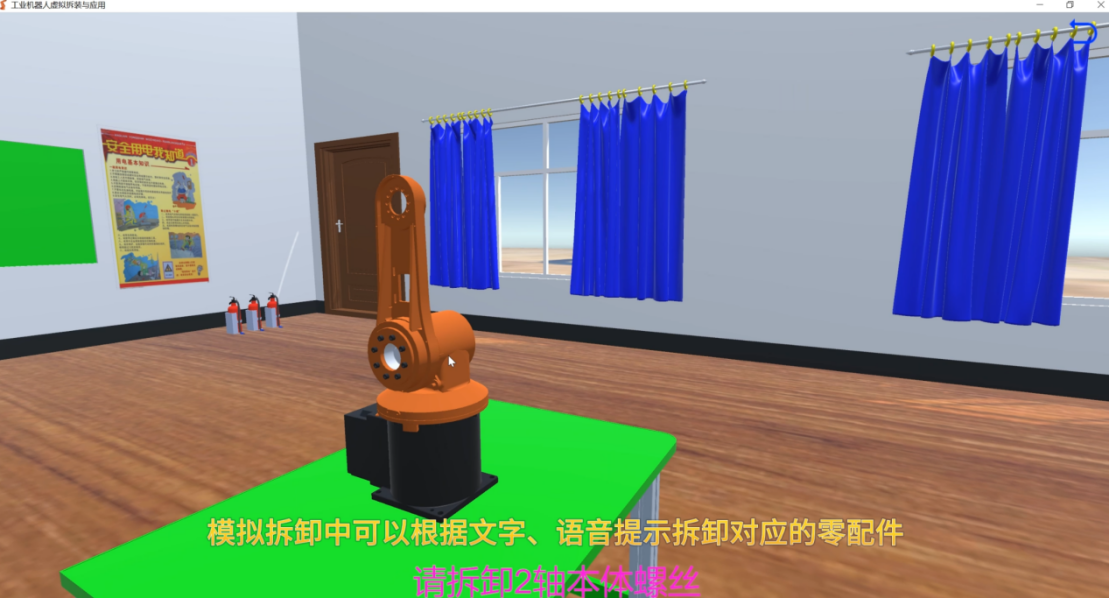

工業機器人拆卸中有1-6每個軸的拆卸動畫和模擬拆卸，在拆卸動畫中用戶可以直觀、任意角度地看到每個軸的拆卸過程。模擬拆卸中用戶可以選擇對應的零部件進行拆卸，整個拆卸過程都會有語音和文字提示。



工業機器人應用

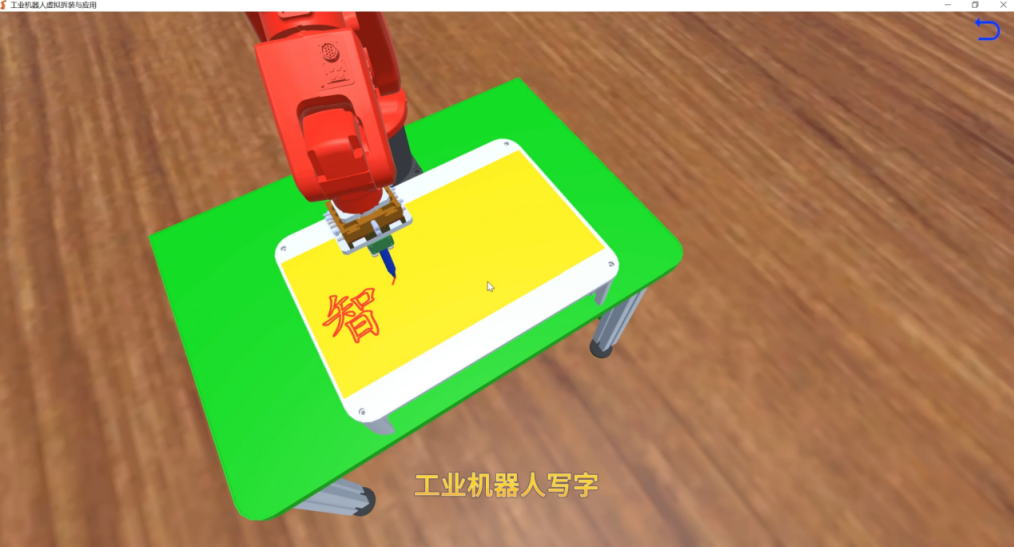

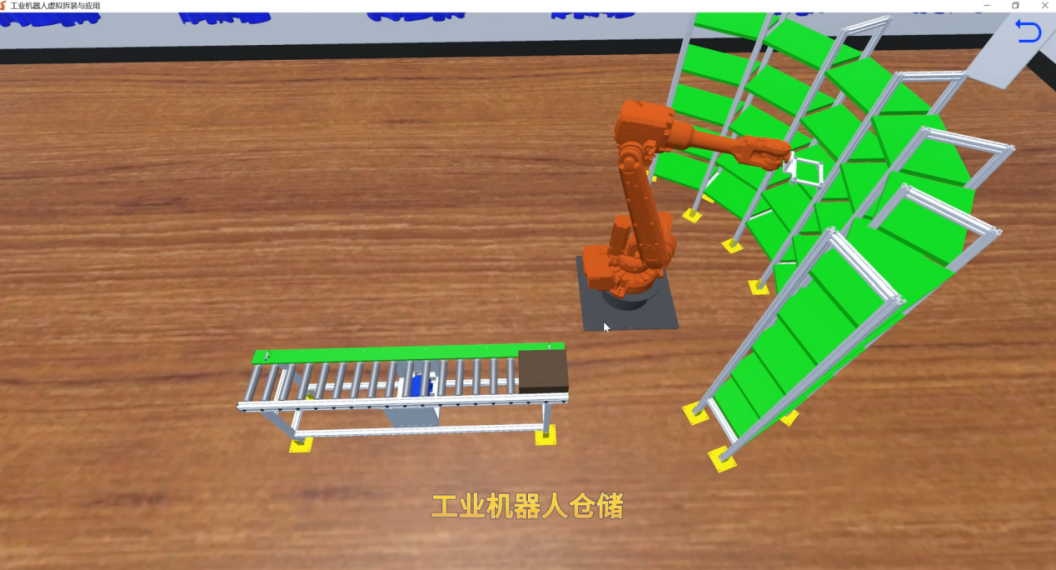

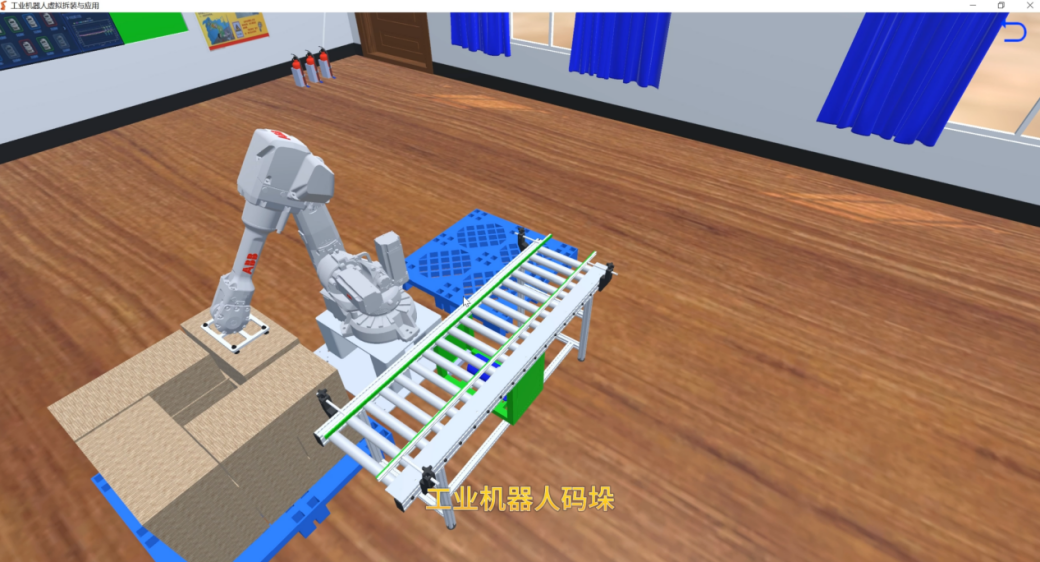

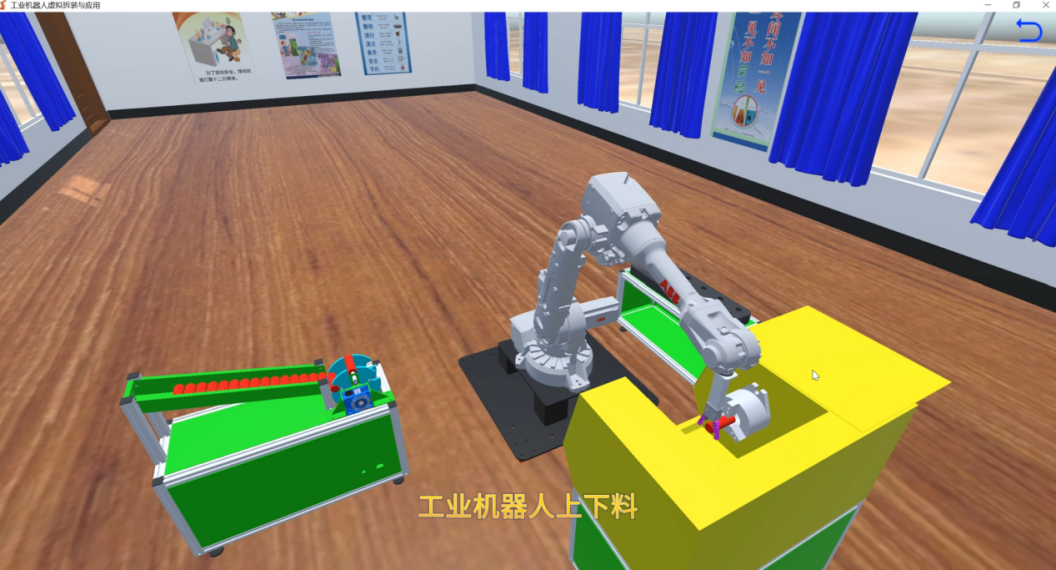

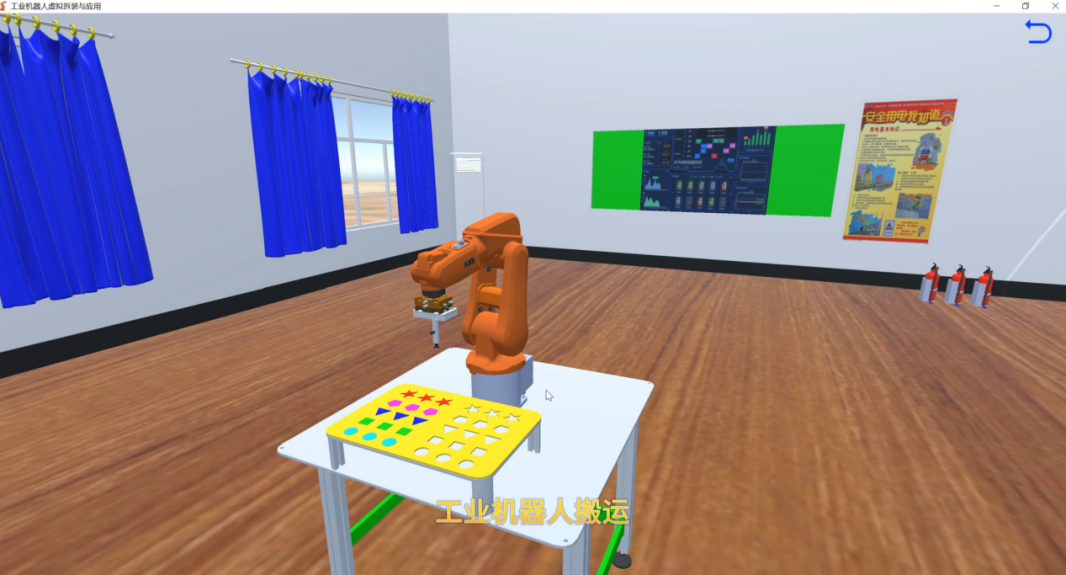

工業機器人應用中提供了機器人搬運、機器人寫字、機器人碼垛、機器人倉儲、機器人上下料、機器人裝配等常用工業機器人場景，用戶可以直觀、任意角度地看到工業機器人的運行示例。
