一、產品概述
    本設備包含六自由度工業機器人、智能視覺檢測系統、RFID數據傳輸系統、PLC控制系統及一套供料、輸送、裝配、倉儲機構，可以實現對高速傳輸?shù)墓ぜ�進行分揀、檢測、搬運、裝配、存儲等操作。
該平臺各組件均安裝在型材桌面上，機械結構、電氣控制回路、執行機構相對獨立，采用工業標準件設計。通過此平臺可以進行機械組裝、電氣線路設計與接線、PLC編程與調試、智能視覺流程編輯、工業機器人編程與調試、RFID數據傳輸應用等多方面訓練，適合職業院校、技工學校自動化類相關專業《工業機器人與控制技術》、《自動化技術》等課程的實訓教學，適合自動化技術人員進行工程訓練及技能比賽。
 二、產品特點
1.創新性：將工業機器人、智能視覺、RFID數據傳輸技術整合到一個實驗平臺中，微縮一個工業現場的生產線，緊密結合工業實際應用，可極大地開拓學生視野，具有較強的創新性。
2.開放性：用戶可利用平臺提供的工業機器人控制系統、智能視覺系統，進行機器人基本控制編程實驗，也可利用平臺的PLC、RFID和各種工件進行配合應用方面的教學和研究。提供工業機器人底層驅動接口函數，可供用戶進行二次開發使用及進行深層次機器人控制技術的研究。
3.靈活性：提供“工件裝配流程編輯軟件”，為主控制器指定裝配任務，能展現工業機器人的柔性化生產的特點，可根據不同的生產要求，設計開發不同的控制軟件。
三、技術性能要求：
1.輸入電源：三相四線AC380V±10%  50Hz
2.裝置容量：＜3kVA
3.外形尺寸：約2000mm×1200mm×1500mm（實驗平臺）
約600mm×560mm×880mm（電腦桌）
4.六自由度工業機器人參數如下表：
保持等級:IP40；
動作自由度:6
安裝姿勢:地板、垂吊；
構造:垂直多關節型；
驅動方式:AC伺服馬達；
位置檢出方式:絕對型編碼器；
最大可搬重量4kg；
臂長mm:≧240+300；
最大動作半徑mm: ≧640；
動作范圍:度
 (J1):480（-240～+240）
 (J2): 240（-120～+120）
 (J3): 164（0～+164）
 (J4): 400（-200～+200）
 (J5): 240（-120～+120）
 (J6): 720（-360～+360）
最大速度:度/秒
(J1):420
(J2): 336
(J3): 250
(J4): 540
(J5): 623
(J6): 720
最大合成速度9048mm/sec
位置往返精度±0.02mm
周?chē)鷾囟取?0～40
容許力矩
(J4)N•m :6.66
(J5)N•m :6.66
(J6)N•m :3.96
容許慣性
(J4)kg•m2:0.2
(J5)kg•m2:0.2
(J6)kg•m2:0.1
工具配線:抓手輸入8點、輸出8點
電纜長度m:5
5.智能視覺檢測系統具有以下功能：
(1)讀取圖像——從相機讀取圖像的功能：相機圖像輸入； 相機圖像輸入HDR+； 相機切換（支持同時接2臺相機）；測量圖像切換。
(2)檢查和測量——執行測量的處理項目的方法：搜索；靈活搜索，靈敏搜索；ECM搜索；EC圓搜索；形狀搜索；分類檢測；邊緣位置檢測；邊緣間距；掃描邊緣位置；掃描邊緣寬度；平均色/色差； 面積重心；標簽檢測；標簽數據；高功能標簽+；缺陷檢測；高精度缺陷；精細匹配；字符檢測；日期核實；模型辭典；條形碼檢測；2維碼檢測；圓角度獲取。
(3)修正圖像——為準確地進行測量而在輸入的圖像上對測量對象進行位置修正的方法位置修正；梯形失真補償；測量前處理；背景消除；色彩灰度過濾；顏色抽取過濾；顏色不勻消除；條紋花樣消除；光暈消除；全景畫；圓展開；
(4)結果輸出——針對測量結果的輸出方式串行數據輸出；并行數據輸出；串行判定輸出；并行判定輸出。
6.RFID數據傳輸系統：
工作頻率:13.56MHz
作用范圍:≧130mm
協議:ISO 15693, ISO 18000-3
傳輸率:26.5 kbit/s
寫訪問時間:≤0.6ms
讀取訪問時間: ≤0.6ms
接口的標準:RS422
四、平臺結構和組成配置要求：

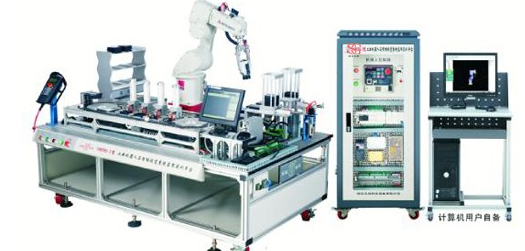

本平臺要求由六自由度工業機器人系統、智能視覺檢測系統、可編程控制器（PLC）系統、RFID數據傳輸系統、工具換裝單元、四工位供料單元、環形輸送單元、直線輸送單元、工件組裝單元、立體倉庫單元、廢品回收框、各類工件、電氣控制柜、型材實驗桌、型材電腦桌等組成，可以實現對高速傳輸?shù)墓ぜ�進行分揀、檢測、搬運、裝配、存儲等操作。
六自由度工業機器人系統：由機器人本體、機器人控制器、示教單元、輸入輸出信號轉換器和抓取機構組成，裝備多種夾具、吸盤、量具、工具等，可對工件進行抓取、吸取、搬運、裝配、打磨、測量、拆解等操作，也可以抓取智能視覺相機對工件、裝配過程進行實時視覺檢測操作。機器人本體由六自由度關節組成，固定在型材實驗桌上。機器人示教單元有液晶顯示屏、使能按鈕、急停按鈕、操作鍵盤，用于參數設置、手動示教、位置編輯、程序編輯等操作。
1.智能視覺檢測系統
要求提供2套智能視覺系統，一套為智能視覺檢測系統，可隨機器人移動（視覺工裝），另一套為智能視覺相機系統，固定在平臺桌面安裝支架上。
智能視覺檢測系統由視覺控制器、視覺相機及監視顯示器等組成。移動視覺工裝用于檢測工件的特性，如數字、顏色、形狀等，還可以對裝配效果進行實時檢測操作。通過I/O電纜連接到PLC或機器人控制器，也支持串行總線和以太網總線連接到PLC或機器人控制器，對檢測結果和檢測數據進行傳輸。
2.智能視覺相機系統
由一體式視覺控制器、相機、光源及鏡頭等組成。智能視覺相機系統用來實現對物體移動過程的視覺跟蹤，及物體輪廓線、表面、尺寸等參數的獲取研究。
3.RFID數據傳輸系統
RFID檢測系統，安裝在環線輸送單元的左端圓弧處，電子標簽已埋在工件內部。當工件從環線輸送單元經過左端圓弧處時，RFID檢測系統可以準確地讀取工件內的標簽信息，如編號、顏色、高度等信息，該信息通過工業現場數據總線傳輸給PLC，用來實現工件的分揀操作。
4.可編程控制器單元
配備可編程控制器、數字量擴展模塊、模擬量輸出模塊、232串行通信模塊、以太網通信模塊等，用于讀寫RFID系統的工件數據，控制機器人、電機、氣缸等執行機構動作，處理各單元檢測信號，管理工作流程、數據傳輸?shù)热蝿?wù)。
5.工具換裝單元
由大口氣夾、真空發生器、吸盤工裝、視覺工裝、定位工裝、工裝支架等機構組成。大口氣夾、真空發生器安裝機器人本體上，受機器人控制，大口氣夾不僅可以?shī)A取工件，還可以?shī)A取三種工裝進行功能性操作。大口氣夾一側前端裝有光纖傳感器，用于檢測前方有無物體，另一側裝有氣動對接裝置，用于將氣動信號自動導入到氣動工裝（吸盤工裝）上。工裝支架安裝在型材實驗桌上，用于機器人自動放置和取用不同的工裝。
提供多種工裝：吸盤、視覺、定位等。
吸盤工裝上裝有真空吸盤和氣動對接裝置，當大口氣夾夾取吸盤工裝時，真空吸盤的動作由機器人控制，可以隨之移動，吸取任意可到達位置內的工件。
視覺工裝上裝有視覺相機，當機器人夾取視覺工裝時，視覺相機可以隨著機器人的移動拍攝不同位置、不同方向的工件或場景。
定位工裝上設有定位針，用于精確定位工件的位置。
7.四工位供料單元
由井式料庫、推料氣缸、頂料氣缸和光電傳感器組成，安裝在型材實驗桌上，用于將工件庫中的工件依次推出到環形輸送線。提供不同編號、不同高度、不同顏色的標準工件，以及編號缺少筆畫、雜色疊加等不合格工件。四工位的供料設計，使得供料方式多樣化，可以進行單一的上料，也可以進行不同編號、高度、顏色的組合上料，以及對上料速度快慢控制，實現上料形式的多樣化。
8.環形輸送單元：包含一套交流調速系統，由變頻器、三相交流電機、環形板鏈（傳送帶）、對射傳感器等組成，安裝在型材實驗桌上，用于傳輸工件。
9.直線輸送單元：包含一套直流調速系統，由直流電機、高精度編碼器、調速控制器、同步帶輪等組成，安裝在型材實驗桌上，用于傳輸工件（工件跟蹤抓取時用）。
10.工件組裝單元：由工件盒送料機構及工件蓋送料機構組成，安裝在型材實驗桌上，用于裝配工件。具有3個工件盒組裝位置，能同時對3個工件盒進行裝配操作。工件盒內設有4個工件槽用于放置工件，工件盒和工件蓋四個角帶有磁性粘合，可以使工件盒與工件蓋緊密組合在一起。設有多個傳感器，可以檢測工件盒/工件蓋的有無、方向是否裝反。機器人可以進行工件盒/工件蓋裝反時的修正、工件按序裝配、工件拆解等操作。通過對工件盒/工件蓋的正反放置，工件裝配的順序變化，提高機器人的應用靈活性，可進行機器人不同難易程度的應用考察，實現實驗及考核的多樣化。
11.立體倉庫單元：由鋁質材料加工而成，要求配9個倉位（3×3），安裝在型材實驗桌上，用于放置裝配完的組件，也可以通過機器人對裝配完成的組件進行拆裝，并分類放置到相應的工件料庫。
12.廢品回收框：安裝在型材實驗桌左后側，用于機器人自動放置被檢測出來的無用工件或不合格品。
13、電氣控制柜用于安裝機器人控制器、PLC、變頻器及調速控制器等電氣部件，采用網孔板的結構，便于拆裝。通過兩根電纜線與型材實驗桌相連，兩端使用航空插頭，強弱電分離，連接安全可靠。
14.以太網路由器：以太網路由器將PLC、機器人控制器、智能視覺控制器組成一個以太網局域網，進行數據的相互傳輸，實現工業現場控制系統的高層次應用，同時可以培養和考核學生對工業網絡的使用技能。

五、必須能完成的實驗項目
1.工程實驗/實踐項目
(1)PLC程序編程與調試 實驗
(2)工業機器人示教單元操作實驗
(3)工業機器人軟件使用操作實驗
(4)工業機器人基本指令編程實驗
(5)工業機器人工件的跟蹤抓取實驗
(6)使用RFID軟件讀寫電子標簽實驗
(7)PLC對RFID的數據讀取操作實驗
(8)PLC對RFID的數據寫入操作實驗
(9)智能視覺編號比對測量實驗
(10)智能視覺顏色比對測量實驗
(11)智能視覺角度比對測量實驗
(12)智能視高邊緣檢測實驗
2.高級開發及課題研究方向
(1)生產線工件傳輸速率優化研究
(2)工業機器人、智能視覺系統、RFID綜合應用研究
(3)工業機器人基于編碼器的跟蹤抓取開發
(4)工業機器人基于視覺的跟蹤抓取開發
(5)工業機器人基于視覺的圖形組合開發
(6)工業機器人基于視覺的物體外形跟蹤功能開發
(7)工業機器人基于視覺的物體外形尺寸獲取開發
(8)工業機器人基于視覺的表面加工（打磨）功能開發
(9)工業機器人基于視覺的繪圖功能開發
六、配置清單
1.基本配置：

序號	名  稱	主要部件、器件及規格	數量	備注
1	電氣實訓柜	700mm×600mm×1500mm	1臺
2	實訓平臺	2000mm×1200mm×1400mm	1臺
3	工業機器人	6軸工業機器人本體RV-3SD	1臺	三菱
		機器人控制器CR1DA-700	1套
4	智能視覺系統	視覺控制器FZ4-350	1臺	歐姆龍
		視覺相機FZ-SC	1臺
5	RFID系統	讀寫器RF260R	1只	西門子
		電子標簽	36個
6	可編程控制器系統	PLC主機FX3U-64MT	1只	三菱
		數字量輸入模塊FX2N-8EX	1只
		模擬量輸出模塊FX2N-2DA	1只
		232通信模塊FX3U-232-BD	1只
		以太網通信模塊FX3U-ENET-L	1只
7	交流調速系統	變頻器FR-D720S-0.4kW	1套
		交流減速電機01K3GN-D/0GN50K
8	直流調速系統	PID調速控制器24/20BL-4Q02	1套
		直流電機DM-06-2GN-24
		編碼器EKP3808-001G1024BZ1
10	網絡交換機	4P網絡交換機	1臺
11	實訓模塊	四工位供料單元、環形輸送單元、直線輸送單元、工件組裝單元、立體倉庫單元等	1套
12	型材電腦桌	600mm×560mm×1100mm	1張
13	氣泵	靜音氣泵	1臺
14	線纜	PLC通信電纜、以太網線等	1套
15	Ф6氣管		3米


2.耗材及配套工具

序號	名稱	主要組成器件	數量
1	耗材	保險絲、0.75mm2導線、1.5mm2導線、號碼管、接線端子等	1套
2	配套 工具	包括小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、鐘表螺絲刀、剪刀、剝線鉗、尖嘴鉗、斜口鉗、電烙鐵、試電筆、焊錫絲、鑷子、活動扳手、內外六角扳手、便攜式萬用表及書寫工具等	1套
