一、產品簡介

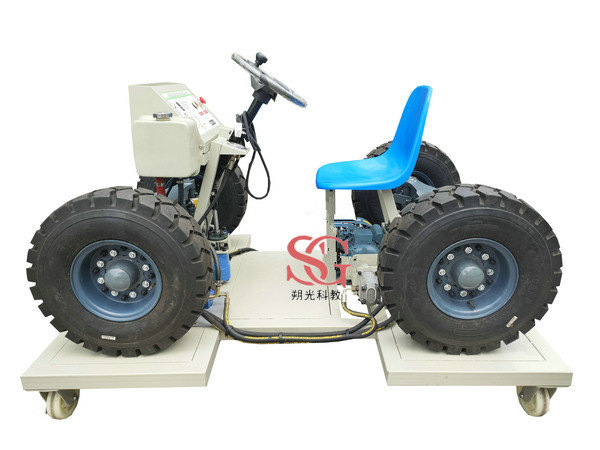

該拖拉機四輪轉向系統實訓臺采用翻新拖拉機的四輪轉向系統為基礎，全面展示了拖拉機四輪轉向系統的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構的拖拉機四輪轉向系統理論與維修實訓教學需要，滿足對拖拉機四輪轉向系統結構展示、工作模擬、拆裝實訓等教學功能。
二、功能特點
1.真實可運行的拖拉機四輪轉向系統，充分展示拖拉機四輪轉向系統的組成結構。
2.由三相電機做動力源帶動助力泵工作，操縱方向盤，模擬四輪轉向工作過程。
3.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：約1700×1500×1200mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機：
電 壓：AC 220V/380V 50Hz
電 流：8.7A/5.0A
功 率：2.2KW
轉 速：1420r/min
工作溫度：-40℃～+50℃
顏色：白
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
四輪轉向模擬控制裝置 |
帶四輪轉向的國產拖拉機 |
套 |
1 |
|
2 |
前橋懸掛機構 |
帶四輪轉向的國產拖拉機 |
套 |
1 |
|
3 |
后橋懸掛機構 |
帶四輪轉向的國產拖拉機 |
套 |
1 |
|
4 |
方向盤、轉向柱、萬向節、方向機、轉向拉桿 |
帶四輪轉向的國產拖拉機 |
套 |
1 |
|
5 |
助力泵 |
帶四輪轉向的國產拖拉機 |
個 |
1 |
|
6 |
四輪轉向機構 |
帶四輪轉向的國產拖拉機 |
套 |
1 |
|
7 |
車輪 |
帶四輪轉向的國產拖拉機 |
個 |
4 |
|
8 |
三相異步電動機 |
2.2KW |
臺 |
1 |
|
9 |
三相漏電保護開關 |
NBE7LE 3P 63A |
個 |
1 |
|
10 |
移動臺架(帶自鎖腳輪裝置) |
1700×1500×1200mm(長×寬×高) |
臺 |
1 |
|
11 |
電源變壓器 |
|
套 |
1 |
