1.目標：

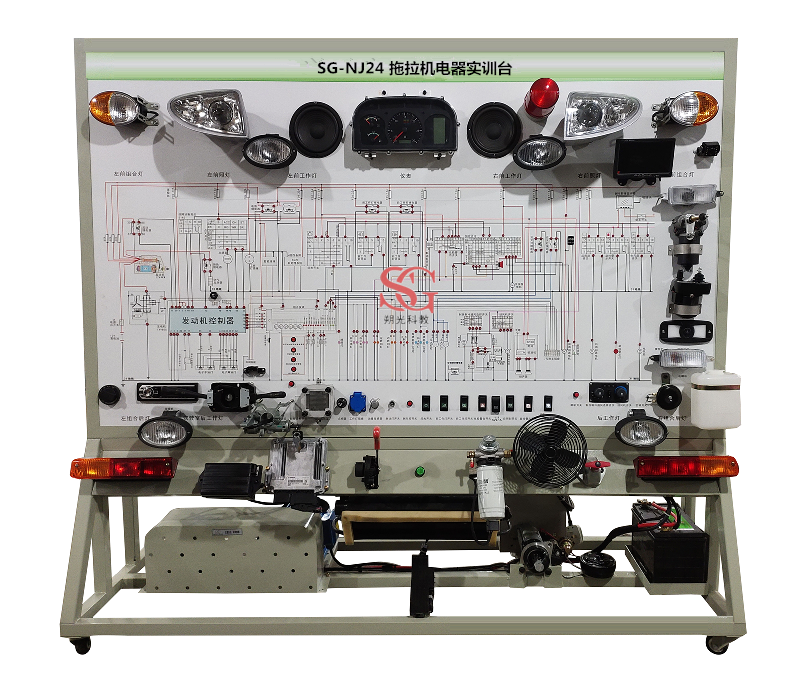

拖拉機全車電器實訓臺以全新LX1804拖拉機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統的組成結構和工作過程。能夠滿足拖拉機培訓期間對整車電器理論和維修實訓的教學需要。
1.2 功能
1.2.1 真實可運行的整車電器系統，充分展示整車電器系統的組成結構。接通電源后，操縱示教板上的各種電器開關、按鈕、儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統，能夠真實演示其工作過程。
1.2.2 設備面板要耐創擊、耐污染、防火、防潮，表面要求噴涂底漆處理；面板上需要打印有永不褪色的彩色電路圖。
1.2.3 面板上需要安裝檢測端子，能夠直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
1.3 技術規格
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：室溫
三相異步電動機
外形:1740*650*1700mm
1.4 基本配置
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
|
2 |
點火開關 |
原車 |
個 |
1 |
|
3 |
組合儀表 |
原車 |
套 |
1 |
|
4 |
組合開關 |
原車 |
套 |
1 |
|
5 |
左右前大燈總成 |
原車 |
套 |
1 |
|
6 |
左右轉向燈 |
原車 |
套 |
1 |
|
7 |
左右轉向邊燈 |
原車 |
套 |
1 |
|
8 |
左右組合尾燈 |
原車 |
套 |
1 |
|
9 |
牌照燈 |
原車 |
套 |
1 |
|
10 |
燈光開關 |
原車 |
套 |
1 |
|
11 |
剎車燈開關 |
原車 |
套 |
1 |
|
12 |
倒車燈開關 |
原車 |
套 |
1 |
|
13 |
危險燈開關 |
原車 |
套 |
1 |
|
14 |
線束 |
原車 |
套 |
1 |
|
15 |
雨刮總成 |
原車 |
套 |
1 |
|
16 |
噴水電機/噴水壺 |
原車 |
套 |
1 |
|
17 |
喇叭 |
原車 |
個 |
2 |
|
18 |
喇叭繼電器 |
原車 |
個 |
1 |
|
19 |
起動機總成 |
原車 |
臺 |
1 |
|
20 |
發電機總成 |
原車 |
臺 |
1 |
|
21 |
三相異步電動機 |
/ |
臺 |
1 |
|
22 |
蓄電池 |
原車 |
臺 |
1 |
|
23 |
保險絲盒 |
原車 |
個 |
1 |
|
24 |
電源總開關 |
50A |
個 |
1 |
|
27 |
儀表CAN總線回路 |
原車 |
套 |
1 |
|
28 |
啟動回路 |
原車 |
套 |
1 |
|
29 |
燈光控制回路 |
原車 |
套 |
1 |
|
30 |
危機報警及轉向指示回路 |
原車 |
套 |
1 |
|
31 |
充電回路 |
原車 |
套 |
1 |
|
32 |
預熱回路 |
原車 |
套 |
1 |
|
33 |
模擬空調暖風回路 |
原車 |
套 |
1 |
|
34 |
故障模擬與排除裝置 |
/ |
套 |
1 |
|
35 |
LX1804電器工作原理圖 |
/ |
套 |
1 |
|
36 |
教師手冊 |
/ |
套 |
1 |
|
37 |
合格證與保修卡 |
/ |
套 |
1 |
