SG-XJD35 永磁同步電機結構展示教學裝置
一.產品簡介

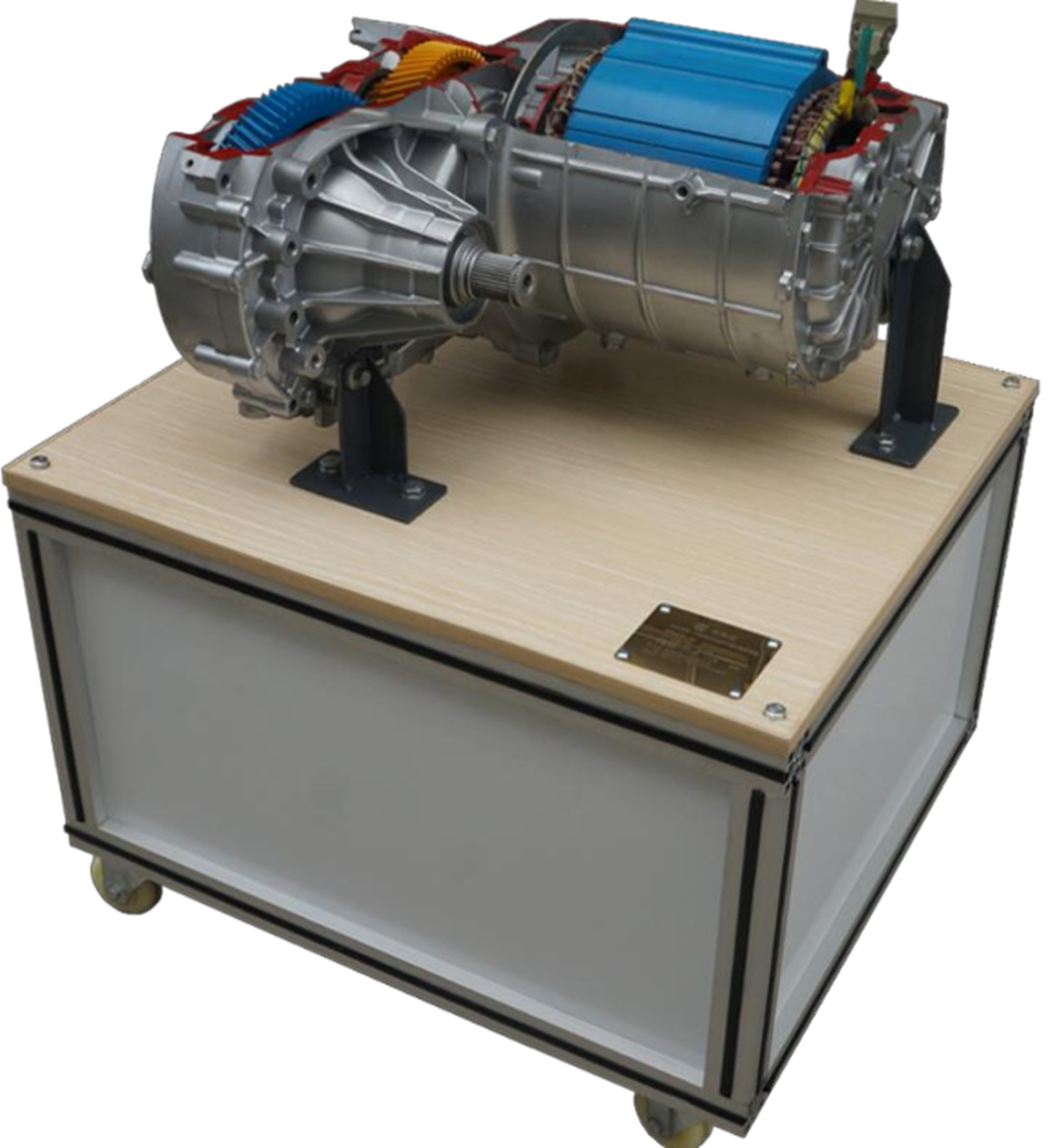

永磁同步電機結構展示教學裝置選用電動車驅動電機總成（BJ EV160）通過解剖，展示現電動車驅動電機內部結構和控制原理。
二.功能特點
1.通過解剖和各剖面噴涂不同顏色，使內外部件的機械結構和相互之間的裝配關系清楚的顯現在外面。
2.驅動電機放在平臺上，旋轉時觀察電機轉子運動。
3.驅動電機內部傳感器涂以不同顏色，清晰顯示安裝位置和連線方法。
4.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
5.設備配備結構原理展示面板，展示內部零部件名稱和連接方式、內部結構。
6.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
7.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。
三.技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.移動腳輪：100*60mm
4.工作溫度： -20°～+40°
5.電動車驅動電機：BJ EV160
四.實訓（實驗）項目
電動車驅動電機結構與原理認知實訓。
電動車驅動電機拆裝與檢測實訓。
五.基本配置
電動車驅動電機總成（BJ EV160），可移動臺架。
|
