SG-DC19 新能源汽車三元鋰電池解剖實訓臺
一.產品簡介
新能源汽車三元鋰電池解剖實訓臺選用主流新能源三元鋰鋰動力電池，單體電池3.7V20AH和3.7V50AH兩種，鋁殼方形，為北汽等電動汽車配套材料；每種單體電池各2件，可以測量電壓和內阻，培養學員對三元鐵鋰動力電池基礎知識掌握。
二.功能特點
1.單體電池放在平臺上，學員可以對不同型號單體電池電壓和內阻進行實測；了解三元鐵鋰動力電池3.7V電壓平臺和基本參數。
2.借助自備充電機，可以給單體電池補電。

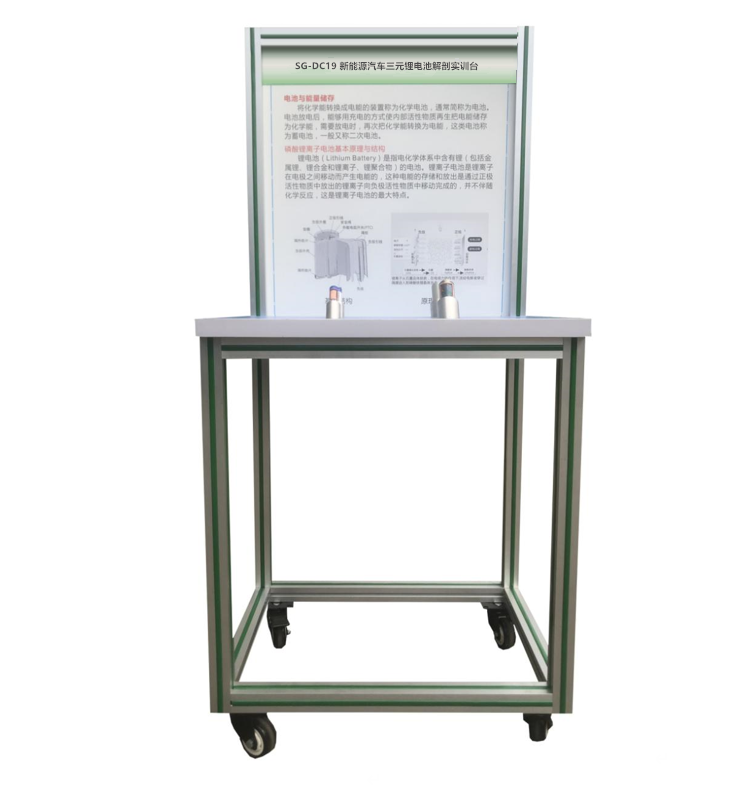

3.實訓臺由可移動臺架與原理面板組成，面板立放，繪制三維立體解剖結構圖，介紹單體電池基本知識，展示三元鐵鋰動力電池基本參數。
4.實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
5.實訓臺配備解剖完整三元鐵鋰單體電池2件，真實展示三元鐵鋰電池內部結構。
6.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。
三.技術規格
1.設備外形尺寸：700*500*1450（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.輸入電源：AC220V±10% 50Hz
4.工作溫度：-5～+40°
5.動力電池類型：三元鐵鋰動力電池（方形鋁殼，單體電池3.7V20AH和3.7V50AH）
四.基本配置
三元鐵鋰動力電池3.7V20AH（兩件，其中一件解剖），酸鐵鋰動力電池3.7V50AH（兩件，其中一件解剖），單體電池充電裝置，可移動平臺和教板。
五、實訓實驗項目
1.三元鐵鋰動力電池結構與原理認知。
2.三元鐵鋰動力電池的端子及對應的功能認知與檢測。
3.三元鐵鋰動力電池的電壓和內阻檢測。
|
