一、設備功能
1.選用純電動轎車原車車身，車身局部透明化改裝，在原車身上直觀認知碰撞傳感器，燈光系統，雨刮系統，中央門鎖系統，電動車窗升降系統，電動后視鏡控制系統等主要零部件；低壓控制線均為原車件，長度增加；使學員盡快認識原車車身零部件組成和連接關系。

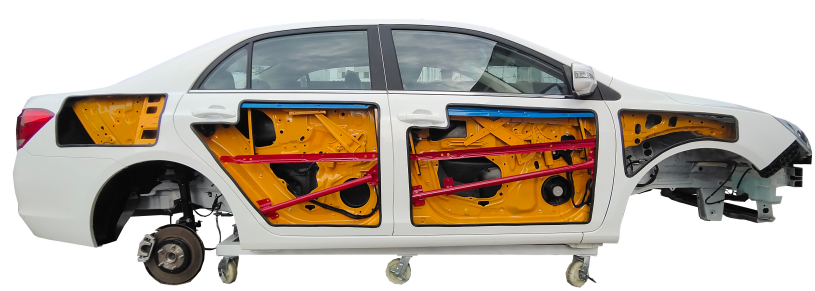

2.車身采用局部切割，不破壞車身結構，清晰展示碰撞傳感器，電動車窗升降系統等內部結構；切割部位含前引擎蓋，左前翼子板，左前車門，左后車門，左后翼子板，前保險杠，后保險杠。

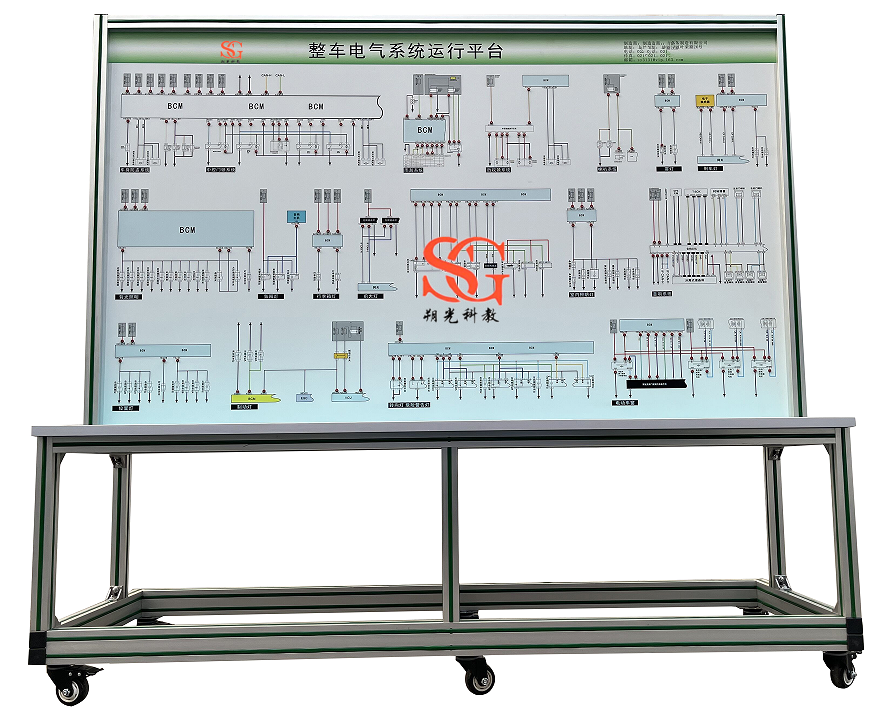

3.實訓臺配教板，完整顯示車身控制系統工作原理圖，并安裝用檢測端子，檢測端子不少于 120 個，借助萬用表等工具，實時檢測各種狀態下參數變化；教板長度不小于 1600mm，可同時滿足 4 個學員在不同部位檢測學習。
5.實訓臺由原車車身和教板組成；車身底部與鋼結構焊接支架連接，支架安裝四個腳輪，兩個萬向輪，兩個定向輪，移動靈活，同時萬向腳輪帶自鎖裝置，可以固定位置，腳輪滾動阻力小，靜音耐磨；教板安裝在合金鋼底座上，同樣安裝四個腳輪，可單獨移動。
6.配備故障設置和考核系統。
7.配置有與臺架實訓項目一致的實訓指導書資源。
8.★配套在線教育課程開放平臺:
1、本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2、課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
二、技術參數
1.設備外接工作電源：220V 交流電，功率不大于 500W。
2.設備工作溫度：-20°～+40°。
3.檢測臺架外形尺寸： 1600*600*1800（長*寬*高）。
三、可用于開展的課程和內容說明
可實現碰撞傳感器結構認知和控制原理學習，燈光系統結構認知和控制原理學習，雨刮系統結構認知和控制原理學習，中央門鎖系統結構認知和控制原理學習，電動車窗升降系統結構認知和控制原理學習，電動后視鏡控制系統系統結構認知和控制原理學習，原車車身控制系統常見故障設置和排除。
四、可完成實訓項目
實訓任務 1：近光燈控制信號線路斷路造成近光燈不亮故障設置排除實驗；
實訓任務 2：遠光燈控制信號線路斷路造成遠光燈不亮故障設置排除實驗；
實訓任務 3：雨刮電機控制信號線路中斷造成雨刮電機無法正常工作故障設置排除實驗；
實訓任務 4：電動車窗控制信號線路中斷造成電動車窗系統失效故障設置排除實驗；
實訓任務 5：倒車燈控制信號線路中斷造成倒車燈不亮故障設置排除實驗；
實訓任務 6：晝行燈控制信號線路中斷造成晝行燈不亮故障設置排除實驗；
實訓任務 7：牌照燈控制信號線路中斷造成牌照燈不亮故障設置排除實驗；
實訓任務 8：后霧燈控制信號線路中斷造成后霧燈不亮故障設置排除實驗；
實訓任務 9：門鎖解鎖信號線路中斷造成門鎖無法正常解鎖故障設置排除實驗；
實訓任務 10：行李箱電機開啟信號線路中斷造成行李箱電機無法正常解鎖故障設置排除實驗；
五、基本配置
整車車身（局部部切）1 套，中控門鎖 1 套，雨刮系統 1 套，燈光系統 1 套，電動車窗 1 套，車身低壓控制系統 1 套，原車座椅 1 套，電動后視鏡 1 套，喇叭 1 套，可移動臺架和教板 1 件。
