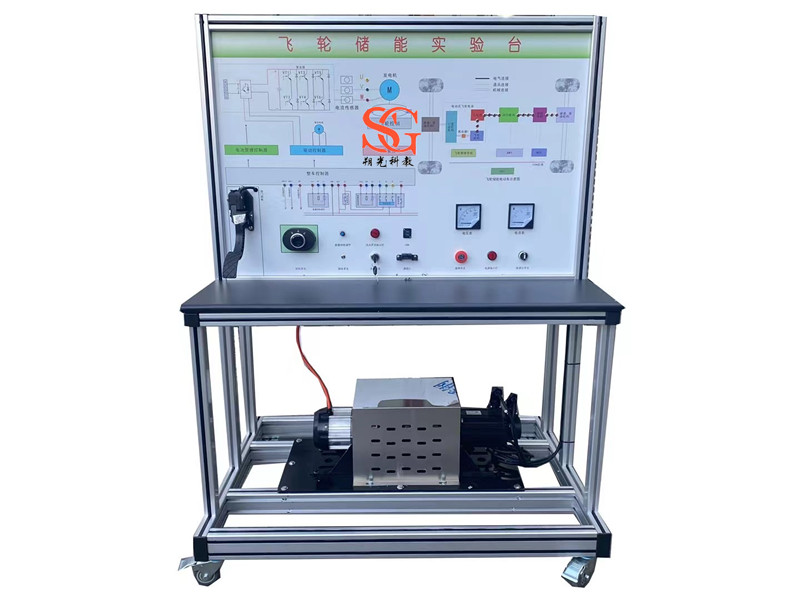

SG-XQT5飛輪儲能實驗臺架
SG-XQT5飛輪儲能實驗臺架以電動汽車飛輪儲能系統原理為基礎設計，系統包含動力電源，動力電機，能量回收電機，慣性飛輪儲能裝置、電機驅動器，油門踏板，剎車開關、帶電機驅動系統結構及工作原理的面板，可進行能量回收實驗，可以通過調節不同轉速實現飛輪儲能，調節能量回收開關即控制電機進行能量回收，通過采集能量回收電機的輸出電量實現采集不同工況下飛輪儲能多少，用來進行飛輪儲能的驗證實驗；配備檢測臺架，調節轉速儲能及輸出電流電壓來改變能量時間，可在臺架上檢測運行數據，可動態檢測運行參數。配有能量回收測控系統軟件，更適用于大學對飛輪儲能教學實驗需要。配套可移動臺架等組成；
系統功能：
1. 展示電動汽車電動機驅動系統結構及組成；
2. 展示飛輪儲能系統結構及組成；
3. 能夠演示模擬儲能飛輪不同轉速工況下儲能情況。
4. 面板彩色電路原理圖，外接端子，測試端口，不用拔拉電器插頭或穿刺導線，能開展包括電阻、電壓、頻率、脈寬、占空比、示波和導通性測試等全部應用技術的實踐性教學與實作訓練
5. 可通過燈光顯示驅動和飛輪儲能過程，電壓電流表動態顯示系統中能量流動過程。
6. ★配有能量測控傳感器、能量回收測控系統軟件、動態監控不同情況能量回收情況，數據可以實時曲線顯示、數字顯示，也可進行保存打印、以便數據分析。
7. 技術參數：
8. ★留有外接通訊接口，供二次開發使用。在原設備基礎上可進行二級開發。
9. 配詳細教學資料及說明書；
技術參數：
1. 外形尺寸：1200×600×1700mm(長×寬×高)
2. 動力電源：220v 10A
3. 驅動電機：1.5kw
4. 測試電機：48v500w
5. 測試電流：0-10A
6. 工作電源：直流12V
7. 工作溫度：-40℃～+50℃
8. 顏 色：氧化鋁
9. 移動腳輪：3寸
|
