序號 |
名稱 |
規格尺寸mm |
特 點 |
備注 |
|

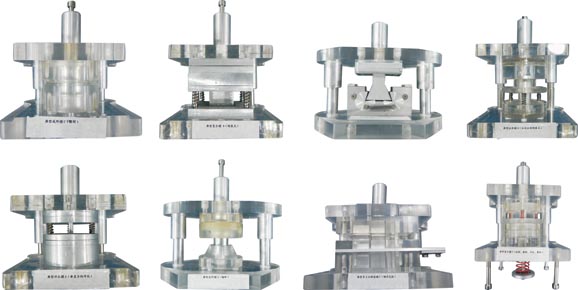

1 |
落料模 |
200×150 |
用模具沿封閉線沖切板料，沖下的部分為工作，其余部分為廢料，彈性卸料，動作可靠、模具壽命長、安裝方便。 |
不銹鋼+有機玻璃 |
|
2 |
沖孔模 |
200×150 |
用模具沿封閉線沖切板料沖下的部分為廢料，采用固定卸料板起卸料作用，防止折斷和提高沖孔精度。 |
不銹鋼+有機玻璃 |
|
3 |
折彎模 |
200×150 |
結構簡單，安裝調整方便，對材料厚度要求不嚴，凸模頂桿即起頂料作用，又起壓料作用，可防止材料偏移、精度高。 |
不銹鋼+有機玻璃 |
|
4 |
拉深模 |
200×150 |
將板料制成空心工作的模具，此模具帶壓邊裝置，拉深前毛坯套在壓邊圈上依靠外形定位，拉深后沖壓件從凸模上托出，凸凹模都沒有頂出結構，選用于首次拉伸。 |
不銹鋼+有機玻璃 |
|
5 |
級進模 |
200×150 |
模具為沖孔、彎曲，落料連續模，此模具采用彈壓導板模架，凸模和凸模固定板間為間隙配合，裝拆方便，模具機構緊湊，零件質量好。 |
不銹鋼+有機玻璃 |
|
6 |
復合模 |
200×150 |
該模具在同一工位上同時完成沖孔和落料兩道工序，上模部分裝有落料凹模和沖孔凸模，下模裝有彈性卸料裝置，結構緊湊效率高。 |
不銹鋼+有機玻璃 |
