一、實訓目的
了解消防電梯教學模型PLC控制電梯原理實訓
二、實訓器材
(1)實訓屏一套
(2)多功能實操電路模塊一塊
(3)連接導線若干
三、實訓步驟

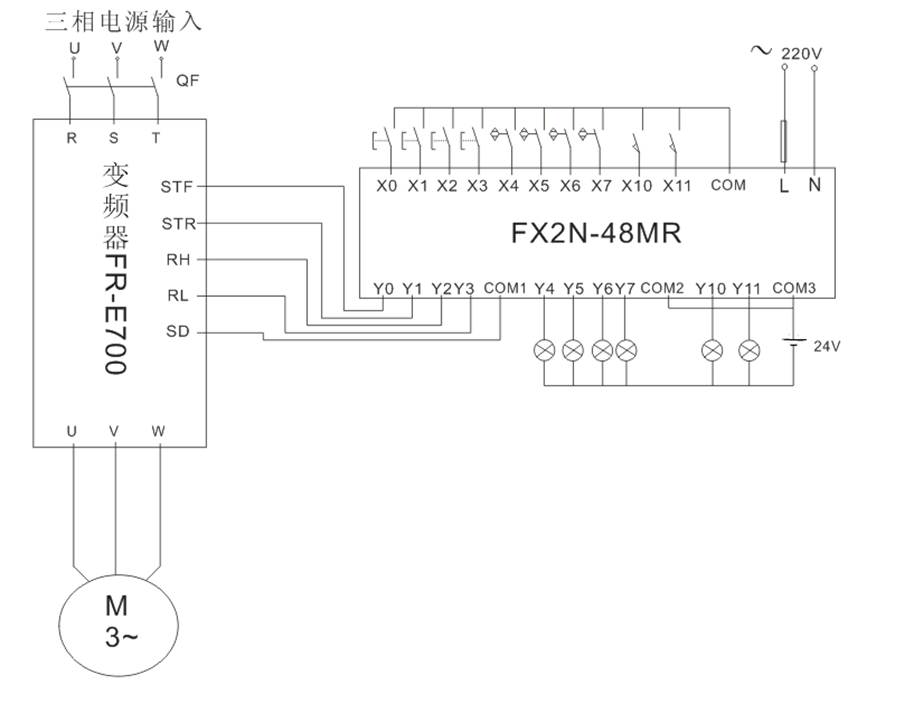

1、PLC接線原理圖

2、變頻器的設定參數
除了設定變頻器的基本參數以外,還必須設定操作模式選擇和多段速度設定等參數,具體參數如下:
(1)上限頻率Pr1=50Hz;
(2)下限頻率Pr1=0Hz;
(3)基底頻率Pr3=50Hz;
(4)加速時間Pr7=2s;
(5)減速時間Pr8=2s;
(6)電子過電流保護Pr9=電動機的額定電流;
(7)操作模式選擇Pr79=3;
(8)多段速度設定Pr4=30Hz;
(9) 多段速度設定Pr6=10Hz;
3、控制要求
由PLC控制實現轎內指令信號登記與消除、自動定向、停站觸發與停站、平層。
4、I/O分配圖
輸入 |
輸出 |
元件代號 |
作用 |
輸入繼電器 |
元件代號 |
作用 |
輸出繼電器 |
1NA |
1層轎內指令按鈕 |
X0 |
STF |
電機正轉 |
Y0 |
2NA |
2層轎內指令按鈕 |
X1 |
STR |
電機反轉 |
Y1 |
3NA |
3層轎內指令按鈕 |
X2 |
RH |
高速運行 |
Y2 |
4NA |
4層轎內指令按鈕 |
X3 |
RL |
低速運行 |
Y3 |
1LG |
1層樓層磁開關 |
X4 |
△ |
上行指示燈 |
Y4 |
2LG |
2層樓層磁開關 |
X5 |
▽ |
下行指示燈 |
Y5 |
3LG |
3層樓層磁開關 |
X6 |
L1 |
1層轎內指示燈 |
Y6 |
4LG |
4層樓層磁開關 |
X7 |
L2 |
2層轎內指示燈 |
Y7 |
開關1 |
上平層限位開關 |
X10 |
L3 |
3層轎內指示燈 |
Y10 |
開關2 |
下平層限位開關 |
X11 |
L4 |
4層轎內指示燈 |
Y11 |

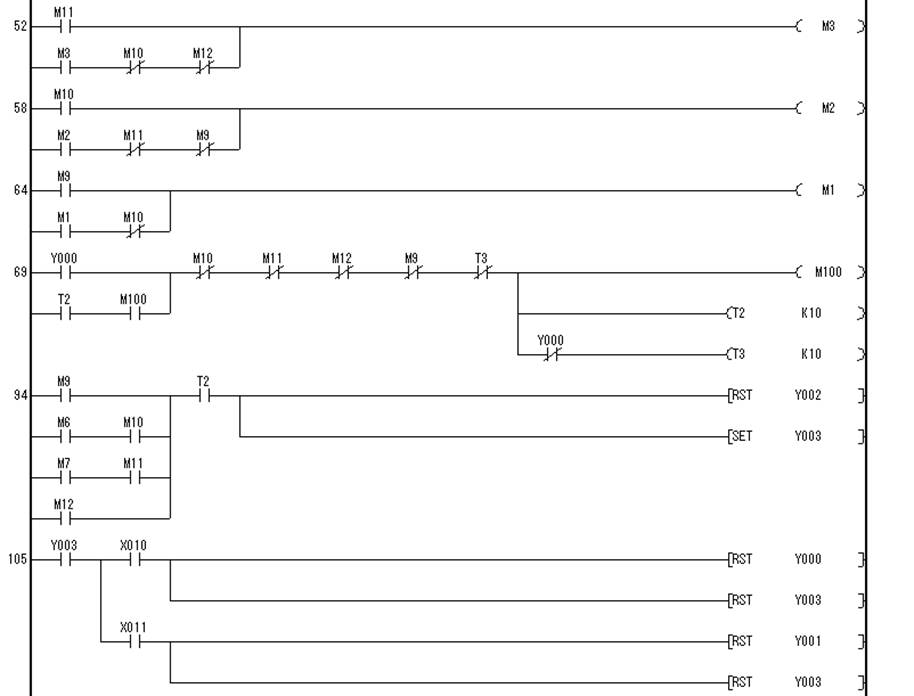

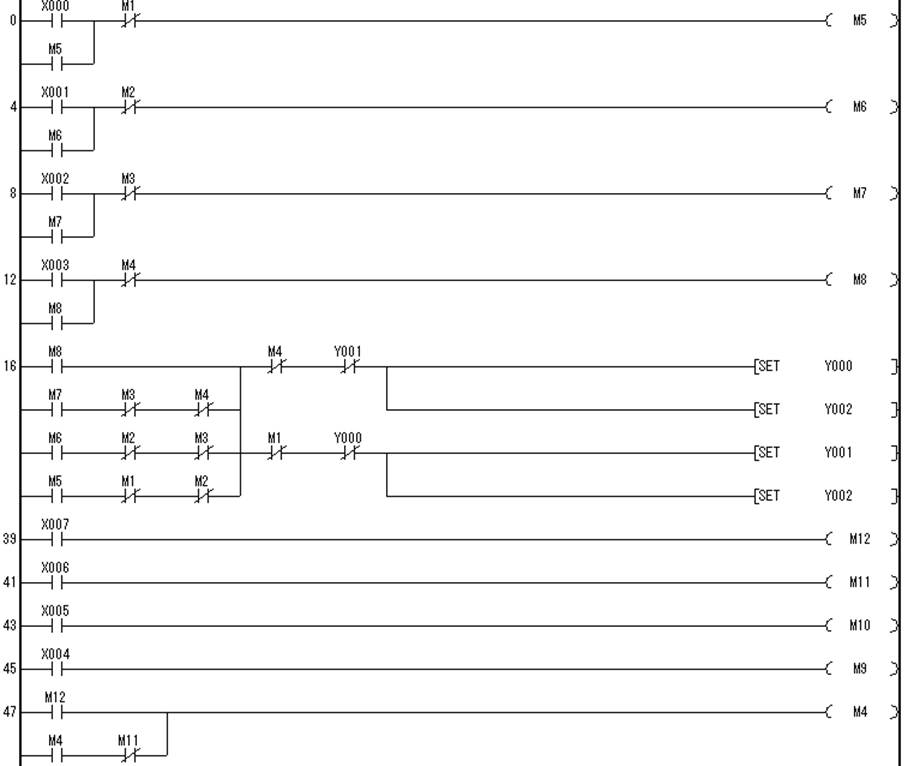

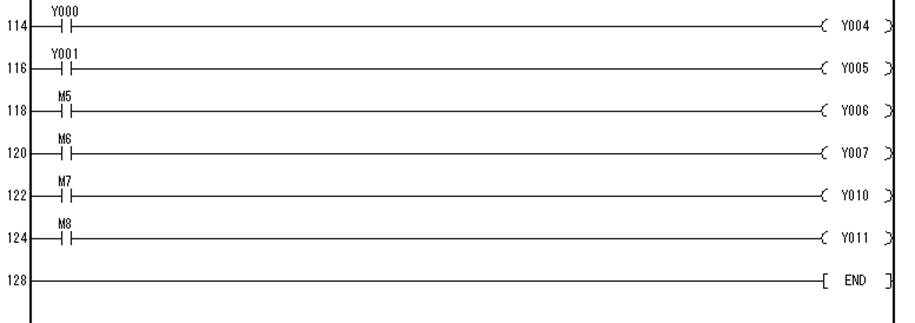

5、梯形圖


 |
