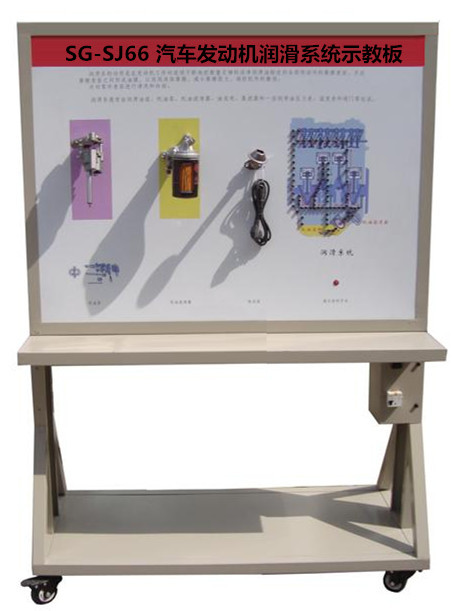

SG-SJ66 汽車發動機潤滑系統示教板
一、汽車發動機潤滑系統示教板簡介
該設備采用汽油發動機潤滑系統進行解剖處理，全面展示發動機潤滑系統的內外結構(各部件齊全，剖面位置合理)。并輔以彩色發動機潤滑系統結構原理圖，可有效增強教學效果。
適用于中高等職業學校和培訓機構對發動機潤滑系統的結構，工作原理等動態教學演示需求。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車發動機潤滑系統示教板功能特點
1.對潤滑系統進行解剖處理，各剖面噴涂不同顏色，全面展示發動機潤滑系統的內外結構。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機潤滑系統結構原理圖和實物，認識和分析發動機潤滑系統的工作原理。
3.示教板面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示潤滑油在發動機油路中的流向。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測滑潤系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、汽車發動機潤滑系統示教板技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色結構原理圖
（面板：1200*900*4mm) |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
發動機潤滑系統
(機油泵，機油濾清器，冷卻器） |
|
臺 |
1 |
|
4 |
LED燈動態潤滑演示系統 |
|
套 |
1 |
|
5 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
