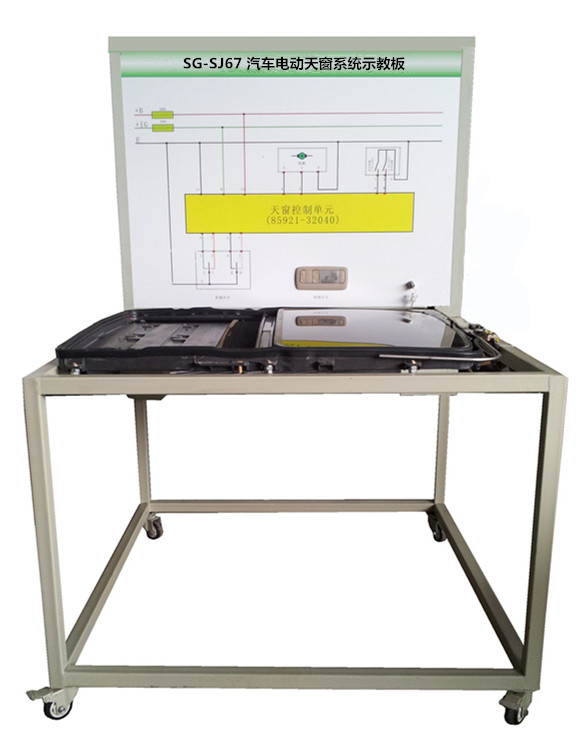

SG-SJ67 汽車電動天窗系統示教板
一、汽車電動天窗系統示教板簡介
汽車電動天窗系統示教板采用豐田佳美汽車電動天窗系統實物為基礎，充分展示汽車電動天窗系統的組成結構和工作過程。
適用于學校對汽車電動天窗系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車電動天窗系統示教板功能特點
1.真實可運行的汽車電動天窗系統，充分展示汽車電動天窗系統的組成結構。
2.操縱電動天窗開關，真實演示汽車電動天窗系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車電動天窗系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電動天窗系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、汽車電動天窗系統示教板技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、汽車電動天窗系統示教板基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
電動天窗開關 |
|
套 |
1 |
|
4 |
電動天窗總成 |
|
套 |
1 |
|
5 |
電動天窗控制模塊與繼電器 |
|
套 |
1 |
|
6 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
7 |
故障模擬與排除裝置 |
|
套 |
1
|
|
