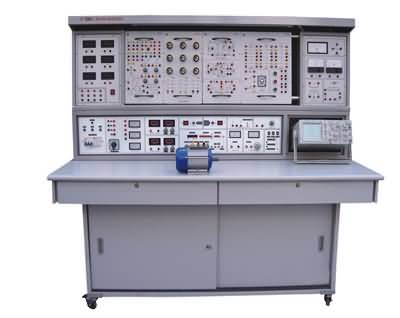

立式電工實驗臺信息：
立式電工實驗實驗臺具有較完善的安全保護措施，較齊全的功能。電工、電氣控制實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構,維修、更換元件拆裝方便。該實驗臺結構合理，學�？呻S時按需要增添新的模塊掛箱，靈活、經濟。
1、立式電工實驗臺適用范圍：
適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
2、本系列設備其實驗臺、實驗屏和實驗操作桌結構和功能相同：
1、實驗臺構成與性能
1.1、電源及參數
1.1.1 輸入電源：三相四線電源，輸入時指示燈亮
1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A組：單、三相可調交流電源,提供三相0～380V連續可調的交流電源,同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
B組：低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組：雙路恒流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓：<5mV。
E組：單相交流市電輸出，供用戶自備設備使用。
1.2、函數信號發生器：
1.2.1 波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。
1.2.2 頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
1.2.3 正弦波失真度：10-30Hz<3% 30Hz-100KHz≤1%
1.2.4 方波響應：前沿/后沿≤100nS（開路）
1.2.5 最大輸出幅度(開路)：f1.2.6 直流偏置(開路)：眑0V
1.2.7 輸出阻抗Z：Z0=50Ω?5Ω
1.2.8 占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9 壓控振蕩(VCF)：加外加直流電壓0--?5V變化時，對應的頻率變化大于l00:1。
1.2.10 輸出衰減：20dB 40dB 60dB
1.3 頻率計數器:
1.3.1 測頻范圍:lHz～l00MHz。
1.3.2 閘門時間:0.01S、0.1S、1S、10S
1.3.3 輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4 單次脈沖:每次可輸出一對正負脈沖。
1.5 音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6 七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7 絕緣電阻：>5MΩ
1.8 漏電保護：漏電動作電流≤30MA
2、實驗屏：
2.1 外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000uA。
2.2 外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～10mA。
2.3 外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.4 外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.5 外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.6 外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.7 四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
2.8 指針式功率因數表：外測實驗電路功率因數，2.5級。
2.9 指針式?100uA電流表，1.5級，外測。
2.10 指針10mA電流表，1.5級，外測。
2.11 實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。
2.12 日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13 實驗屏中部：實驗?zāi)K掛箱實驗時安放位置。掛箱調換，安放方便。
3、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。
3、本系列成套設備各自的構成、配備及實驗項目:
一、構成：實驗裝置由實驗屏、實驗?zāi)K掛箱、實驗操作桌構成。一臺二座，規格：160X70X172cm。
1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器, 日光燈實驗電路、功率因數表等, 中部為實驗時放置掛箱。
2、實驗臺：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
4、實驗?zāi)K掛箱：
01 電流源電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
02 由常用分立元件，RC選頻網絡測定單元組成。
03 三相負載
04 繼電控制一單元
05 繼電控制二單元
二、器材配備(每臺/2座)：
1臺180W三相電動機，1只MF500萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套工具，2張學生凳。
三、用戶自備器材：示波器（型號不限），毫伏表，滑線變阻器。
立式電工實驗臺實驗項目
1、常用電工儀表的使用
2、線性元件與非線性元件的伏安特性
3、直流電路電壓與電位的研究
4、基爾霍夫定律的驗證
5、迭加原理與互易定理的驗證
6、代文寧定理與諾頓定理的驗證
7、電壓源與電流源的等效變換
8、受控源的研究
9、一階電路的響應
10、二階電路的響應
11、研究LC元件在直流電路和交流電路中的特性
12、交流電路參數的測量
13、正弦交流電路RLC元件的特性
14、RL及RC串聯電路實驗
15、RLC串聯諧振電路
16、日光燈電路連接
17、改善功率因數實驗
18、互感的測量
19、三相電路及功率的測量
20、R-C選頻網絡實驗
21、二端口網絡的研究
22、單相變壓器實驗
23、三相異步電動機的使用與起動
24、三相異步電動機的正、反轉
25、三相異步電動機的Y-?起動
26、三相異步電動機的順序控制
27、三相異步電動機的能耗制動
