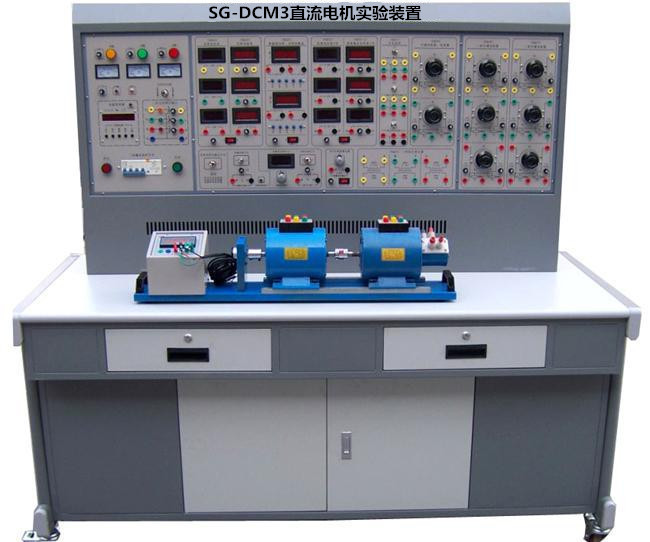

一、直流電機實驗裝置技術性能
1、輸入電源：單相三線（～220V±10% 50Hz）
2、裝置容量：＜0.5KVA
3、重 量：150Kg.
4、外形尺寸：120×70×130cm3
二、直流電機實驗裝置實驗項目
(1)電機認識實驗
(2)直流他勵電機實驗（啟動，運行，換向，調速）
(3)直流并勵電機實驗（啟動，運行，換向，調速）
(4)直流復勵發電機實驗
(5)直流電機功率和效率
(6)直流電機性能測試
三、直流電機實驗裝置的基本參數
1、電源控制屏
(1) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源一組，并設有直流數顯電壓表及切換開關。
（2）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
2、固定電機導軌、光電編碼器測速系統及智能數顯轉速表
包括固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用高精度光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
3、直流復勵發電機
（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM/min ，絕緣等級E ）
4、直流(他)并勵電動機
（Un=DC220V，IN=1.1A，PN=185W，n=1500RPM，絕緣等級E）
5、校正直流測功機（220V、2.2A、 355W、1500r/min）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
6、直流數字電壓、毫安、安培表(三只)
直流數顯電壓表一只，三位半數字顯示，測量范圍0-300V。
直流數顯毫安表一只，測量范圍：0-2000mA
直流數顯安培表一只，測量范圍0～5A，三位半數顯。
7、可調電阻器
提供180Ω/1.3A電阻及900Ω×2/0.41A瓷盤電阻各一組。
8、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
9、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
10、疊插連接線（4MM），（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、直流電機實驗裝置配置清單
|
序號 |
名 稱 |
數量 |
備注 |
|
1 |
電源控制屏 |
1套 |
|
|
2 |
實驗桌 |
1張 |
|
|
3 |
校正直流測功機 |
1臺 |
|
|
4 |
直流復勵發電機 |
1臺 |
|
|
5 |
直流并（他）勵電動機 |
1臺 |
|
|
6 |
可調電阻器 |
1件 |
|
|
7 |
三相可調電阻器 |
1件 |
|
|
8 |
三相可調電阻器 |
1件 |
|
|
9 |
校正直流測功機 |
1臺 |
|
|
10 |
高可靠護套結構手槍插實驗連接線及配件 |
1套 |
|
