SGDQ-1電機與拖動控制實驗裝置

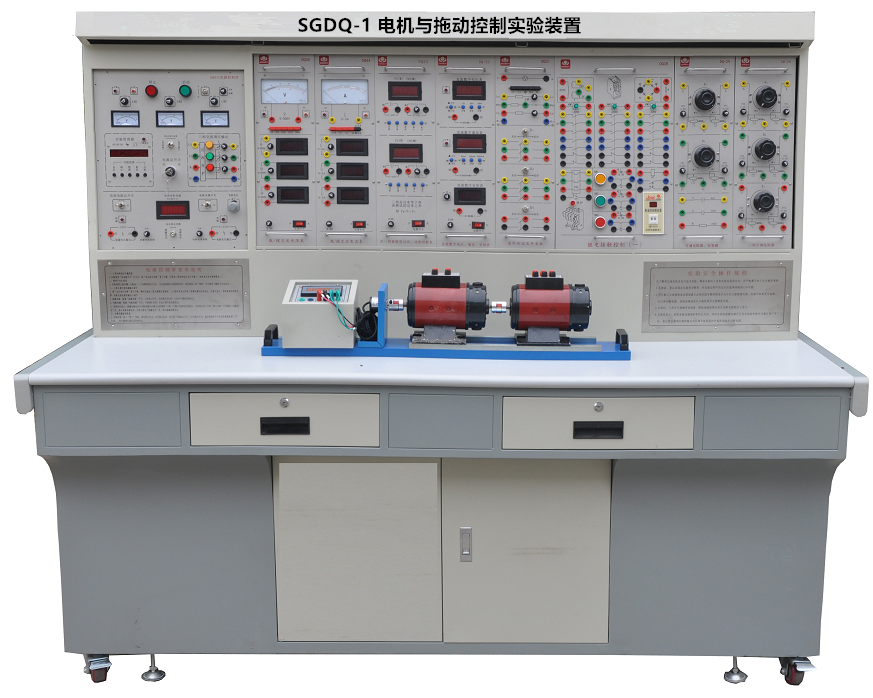

（實驗臺結構參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）
一、概述
本裝置是我公司根據當前實驗教學改革的發展，集眾多國內外廠家的優點，精心研制、改進而成的新一代實驗設備。依據高等院�！峨姍C(jī)學》，《電機與拖動》，《控制微電機》等實驗大綱要求進行設計。涵蓋了“電機學” 、 “電機與拖到” “控制微電機”等專業課程所開設的實驗項目。
二、實驗裝置特點
1、綜合性強: 本裝置掛件配齊時可完成目前國內各類院校電機及電氣控制學科課程的全部實驗項目。
2、適應性強: 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強:從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4、直觀性強：各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；
6、開放性強： 控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量：250Kg
5、外形尺寸：長1860mm，寬700mm，高1520mm。
四、裝置的基本裝備
1、DQ01B電源控制屏
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V）�？烧{(diào)交流電源輸出處設有短路保護措施。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過載保護措施）各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護體系
設有三相隔離變壓器一組(三相電源經總開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。
實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 控制屏正面大凹槽內，可掛儀表及實驗部件。底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破劣覀�(cè)設有三極220V電源插座。
2、DQ02實驗桌
實驗儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；柜體設有雙門柜用于放置實驗掛箱，設有二個抽屜用于放置實驗導線和指導書等。
3、DQ03-1固定電機導軌、1024光電編碼器測速系統及數字轉速表。
包括固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間同軸連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ06三相芯式變壓器
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V）。
6、DQ07直流復勵發電機（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）。
7、DQ09直流并（他）勵電動機（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
8、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
9、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率100W ,電流0.6A，絕緣等級E）
10、GDQ12線繞式異步電機起動與調速電阻箱
提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
11、DQ14 三相同步電機
作電動機時，220V/Y、0.35A、90W、1500r/min；作發電機時，220V/Y、0.45A、170W、1500r/min。
12、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
13、DQ22直流數字電壓、毫安、安培表(三只)
直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有短路保護功能。
14、DQ25單、三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
15、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)
16、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)
17、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
18、DQ31C熔斷器及開關板
由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
19、DQ32 旋轉燈，并網開關，同步機勵磁電源。
由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<8～40V/2.5A可調>組成。
20、DQ39繼電接觸控制(一)
提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態有發光二極管指示。
21、DQ44數/模交流電流表
由三只數字交流電流表和一只指針式精密交流電流組成。
22、DQ45數/模交流電壓表
由三只數字交流電壓表和一只指針式精密交流電壓表組成。
23、DQ36步進電機及驅動控制系統實驗裝置
提供步進電機及控制器1套
24、實驗連接線
實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
五、裝置可完成的實驗項目
（一）直流電機實驗
（1）直流電機認識實驗、起動與調速實驗
（2）直流并勵電動機：工作特性、機械特性、調速特性
（3）他勵直流電動機起動與調速：他勵時：空載特性、外特性、調節特性；并勵時：自勵過程、外特性；復勵時：外特性
（4）他勵直流電動機機械特性的測定：工作特性、機械特性、調速特性
（5）復勵（他勵、并勵，復勵）直流發電機運行特性測定
（二）變壓器實驗
（1）單相變壓器：空載試驗、短路試驗、負載試驗
（3）三相變壓器：空載試驗、短路試驗、負載試驗
（4）變壓器的并聯運行實驗
（三）異步電動機實驗
（1）三相異步電動機參數測定
（2）三相異步電動機的工作特性：空載試驗、負載試驗
（3）三相異步電動機起動與調速：直接起動、Y-Δ起動、轉子串電阻起動、 轉子串電阻調速
（四）電動機機械特性的測定
（1）直流他勵電動機四象限機械特性：電動及回饋制動機械特性；電動及反接制動機械特性；能耗制動機械特性；
（2）三相異步電機在各種運行狀態下的機械特性
（3）三相異步電動機的M～S曲線測定
（五）同步電動機實驗
（1）三相同步發電機的運行特性；
（2）三相同步發電機的并聯運行；
（3）三相同步電動機；
（4）三相同步電機參數的測定；
（六）控制電機實驗
（1）步進電機實驗
六、 裝置的配置清單
|
序號 |
編號 |
名 稱 |
數量 |
備注 |
|
1 |
DQ01 |
電源控制屏 |
1套 |
|
|
2 |
DQ02 |
實驗桌 |
1張 |
|
|
3 |
DQ03-1 |
固定電機導軌、1024測速系統及智能數顯轉速表 |
1套 |
|
|
4 |
DQ05 |
三相組式變壓器 |
1件 |
|
|
5 |
DQ06 |
三相心式變壓器 |
1件 |
|
|
6 |
DQ07 |
直流復勵發電機 |
1臺 |
|
|
7 |
DQ09 |
直流并（他）勵電動機 |
1臺 |
|
|
8 |
DQ10 |
三相鼠籠式異步電動機 |
1臺 |
|
|
9 |
DQ11 |
三相線繞異步電動機 |
1臺 |
|
|
10 |
GDQ12 |
三相線繞異步電機啟動與調速電阻箱 |
1件 |
|
|
11 |
DQ14 |
三相同步電機 |
1件 |
|
|
12 |
DQ19 |
校正直流測功機 |
1臺 |
|
|
13 |
DQ22 |
直流數字電壓、毫安、安培表（三只表） |
2件 |
|
|
14 |
DQ25 |
單/三相智能功率、功率因數表 |
1件 |
|
|
15 |
DQ26 |
三相可調電阻器（每組90Ω*2/1.3A） |
1件 |
|
|
16 |
DQ27 |
三相可調電阻器（每組900Ω*2/0.41A） |
1件 |
|
|
17 |
DQ29 |
可調電阻器、電容器90Ω*2/1.3A、900Ω*2/0.41A |
1件 |
|
|
18 |
DQ31C |
熔斷器及開關板 |
1件 |
|
|
19 |
DQ32 |
旋轉燈，并網開關，同步機勵磁電源 |
1件 |
|
|
20 |
DQ44 |
數/模交流電流表 |
1件 |
|
|
21 |
DQ45 |
數/模交流電壓表 |
1件 |
|
|
22 |
DQ36 |
步進電機及驅動控制系統實驗裝置 |
1套 |
|
|
23 |
實驗連接線 |
實驗連接線及易損配件 |
1套 |
|
|
24 |
學生凳子 |
4腳方凳 |
2只/套 |
|
|
